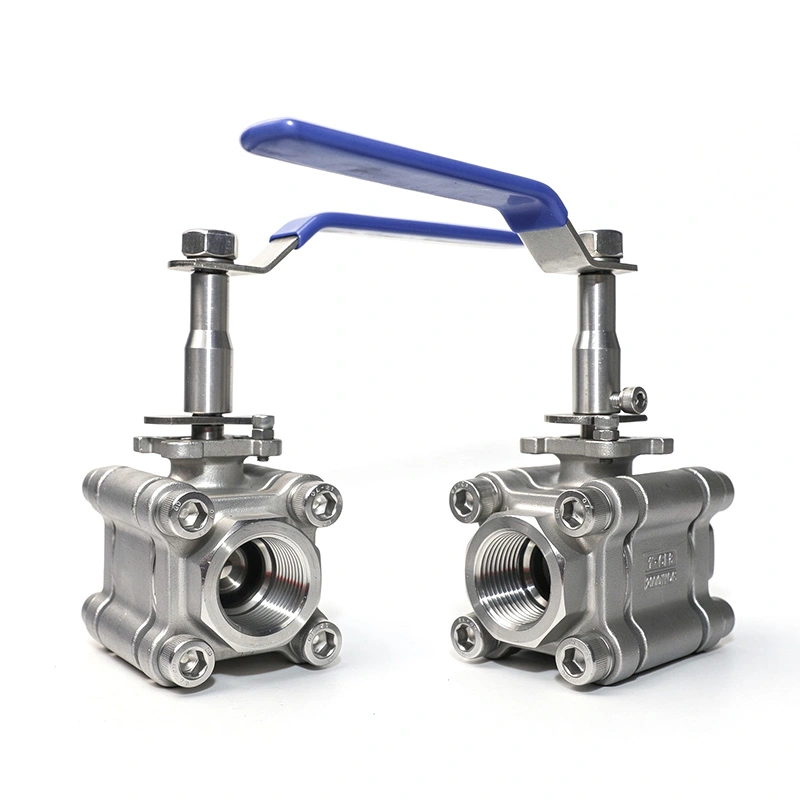

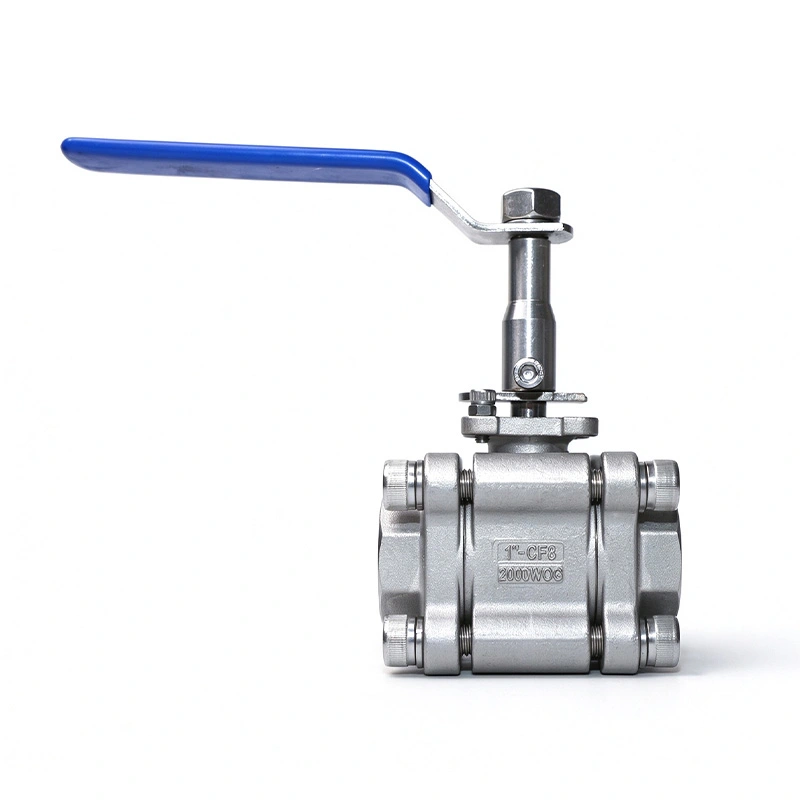

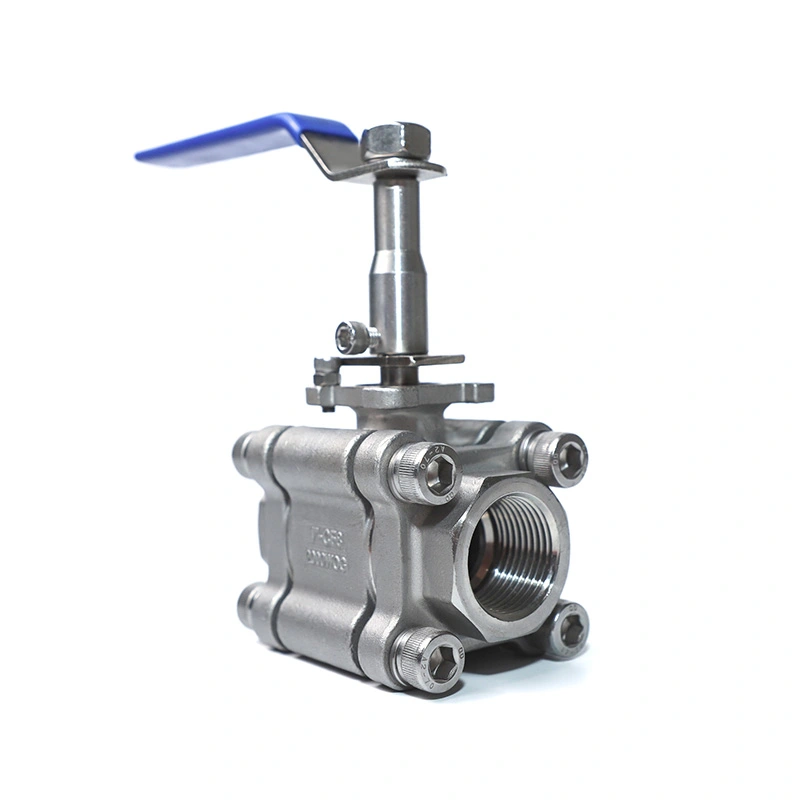

3पीसी स्टेनलेस स्टील बॉल वाल्व 2000WOG विस्तारित स्टेम

3PC स्टेनलेस स्टील बॉल वाल्व 2000WOG एक्सटेंडेड स्टेम को इंसुलेटेड पाइपलाइनों, दफन प्रतिष्ठानों और के लिए डिज़ाइन किया गया है अन्य अनुप्रयोग जहां वाल्व ऑपरेटिंग बिंदु को विस्तारित करने की आवश्यकता होती है। वाल्व में 316 स्टेनलेस स्टील है बॉडी, बॉल और स्टेम, एक तीन-टुकड़ा निर्माण, और एनपीटी या बीएसपी थ्रेडेड कनेक्शन। विस्तारित तना इसकी अनुमति देता है वाल्व को पाइपलाइन के इंसुलेटेड या दबे हुए भाग से दूर संचालित किया जाना चाहिए।

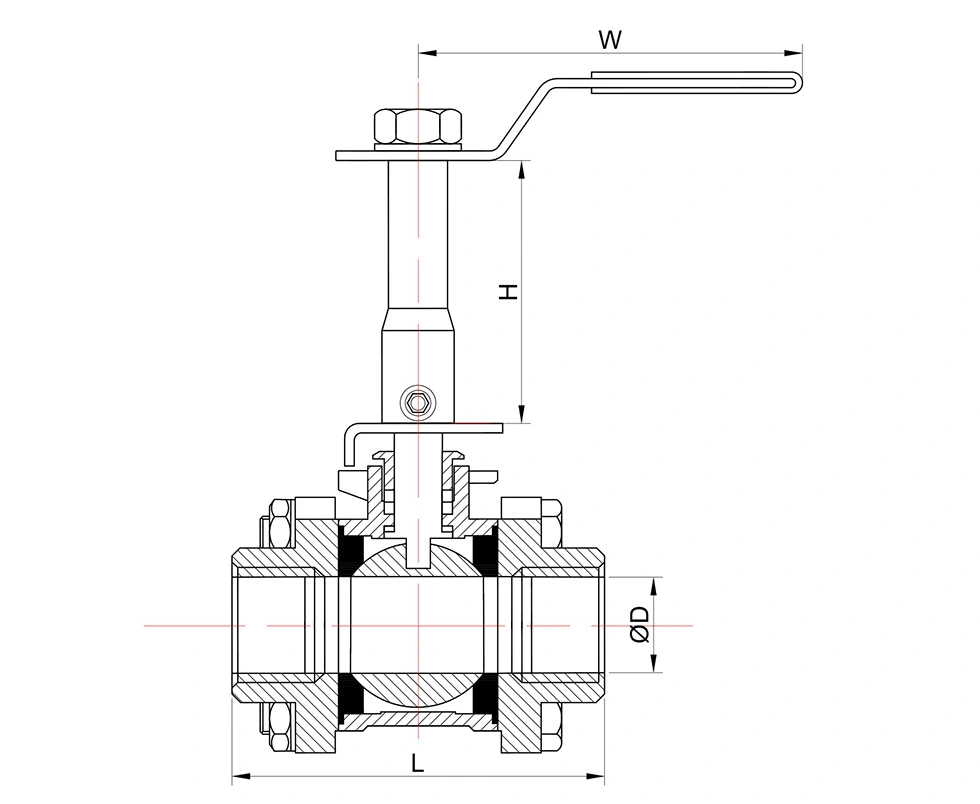

मुख्य आयाम

सामान्य आयाम:

प्रमुख विशेषताऐं

1. इंसुलेटेड और दफन पाइपलाइनों के लिए विस्तारित स्टेम

विस्तारित स्टेम ऑपरेटिंग बिंदु को पाइपलाइन कनेक्शन क्षेत्र से ऊपर या दूर रखता है। यह कॉन्फ़िगरेशन है उपयोगी जहां पाइप इन्सुलेशन, भूमिगत स्थापना या सीमित पहुंच एक मानक स्टेम को संचालित करना मुश्किल बना देती है। दबाव सेवा के लिए स्टेम एक एंटी-ब्लोआउट संरचना का भी उपयोग करता है।

2. 316 स्टेनलेस स्टील निर्माण

बॉडी ASTM A351 CF8M स्टेनलेस स्टील से बनी है, जबकि बॉल और स्टेम ASTM A182 F316 का उपयोग करते हैं। ये सामग्रियाँ संगत पानी, तेल, गैस और औद्योगिक तरल अनुप्रयोगों के लिए संक्षारण प्रतिरोध प्रदान करें। RPTFE सीट है सूचीबद्ध तापमान सीमा और सेवा शर्तों के लिए निर्दिष्ट।

3. थ्री-पीस बॉडी

तीन टुकड़ों वाली बॉडी निरीक्षण और रखरखाव के लिए आंतरिक घटकों तक पहुंच की अनुमति देती है। वाल्व हो सकता है जब सीट, सील या अन्य आंतरिक भागों की जांच या प्रतिस्थापन की आवश्यकता होती है, तो अलग किया जाता है, जो उपयोगी होता है स्थापित पाइपलाइन प्रणालियों का रखरखाव।

4. 2000WOG प्रेशर रेटिंग

3PC स्टेनलेस स्टील बॉल वाल्व 2000WOG विस्तारित स्टेम उच्च दबाव वाले ऑन-ऑफ द्रव नियंत्रण के लिए निर्दिष्ट है उत्पाद डेटा में 1975 पीएसआई का अधिकतम दबाव सूचीबद्ध है। लागू कामकाजी दबाव की पुष्टि की जानी चाहिए वाल्व के आकार, तापमान, माध्यम और प्रासंगिक दबाव-तापमान रेटिंग के अनुसार।

मानक और गुणवत्ता नियंत्रण

वाल्व का निर्माण आईएसओ 17292/एपीआई 608 आवश्यकताओं के अनुसार किया गया है, जिसमें दबाव-तापमान रेटिंग का संदर्भ दिया गया है एएसएमई बी16.34 और एपीआई 598 के अनुसार परीक्षण और निरीक्षण। उत्पादन निरीक्षण में आने वाली सामग्री शामिल है जांच, दबाव परीक्षण, सीलिंग परीक्षण और तैयार वाल्व निरीक्षण।

लागू वाल्व कॉन्फ़िगरेशन के लिए ISO 9001 और CE दस्तावेज़ उपलब्ध है। सामग्री परीक्षण रिपोर्ट भी हो सकती है आदेश और दस्तावेज़ीकरण आवश्यकताओं के अनुसार प्रदान किया गया।

अनुप्रयोग

3PC स्टेनलेस स्टील बॉल वाल्व 2000WOG विस्तारित स्टेम का उपयोग पाइपलाइन सिस्टम में किया जा सकता है जहां विस्तारित वाल्व होता है संचालन की आवश्यकता है, जिसमें इंसुलेटेड प्रोसेस लाइनें, दफन पाइपलाइन, जल उपचार, तेल और गैस सिस्टम शामिल हैं। रासायनिक प्रसंस्करण और सामान्य औद्योगिक द्रव नियंत्रण।

चयन से पहले, पाइपलाइन माध्यम, ऑपरेटिंग दबाव, तापमान, कनेक्शन मानक और उपलब्धता की जांच करें स्थापना स्थान. बॉडी, बॉल, स्टेम और सीट के लिए सामग्री अनुकूलता की भी पुष्टि की जानी चाहिए।

अक्सर पूछे जाने वाले प्रश्न

1. विस्तारित तने का उपयोग किसके लिए किया जाता है?

विस्तारित स्टेम का उपयोग इंसुलेटेड पाइपलाइनों, दबे हुए प्रतिष्ठानों और अन्य स्थानों पर जहां वाल्व होता है, के लिए किया जाता है परिचालन बिंदु को पाइपलाइन कनेक्शन से दूर स्थित करने की आवश्यकता है। यह बिना वाल्व तक पहुंच प्रदान करता है आसपास के इन्सुलेशन को हटाना या दबे हुए पाइपलाइन अनुभाग को उजागर करना।

2. वाल्व के लिए किन सामग्रियों का उपयोग किया जाता है?

बॉडी ASTM A351 CF8M (316) है, जबकि बॉल और स्टेम ASTM A182 F316 हैं। मानक सीट RPTFE है (पीटीएफई+15%एफवी)। अन्य सामग्रियाँ आवश्यक सेवा शर्तों के अनुसार उपलब्ध हैं।

3. वाल्व किस दबाव और तापमान सीमा का समर्थन करता है?

उत्पाद डेटा में अधिकतम दबाव 1975 पीएसआई और तापमान सीमा -25℃ से 150℃ सूचीबद्ध है। वास्तविक स्वीकार्य दबाव वाल्व के आकार, तापमान, माध्यम और लागू दबाव-तापमान रेटिंग पर निर्भर करता है।

4. कौन से थ्रेड कनेक्शन उपलब्ध हैं?

मानक थ्रेड कनेक्शन एनपीटी और बीएसपी हैं। अन्य कनेक्शन आवश्यकताओं के अनुसार चर्चा की जा सकती है पाइपलाइन विशिष्टता.

5. क्या सामग्री और सीलिंग घटकों को अनुकूलित किया जा सकता है?

हाँ। अन्य बॉडी, बॉल, स्टेम, सीट और सीलिंग सामग्री की आपूर्ति ऑपरेटिंग माध्यम, दबाव के अनुसार की जा सकती है और तापमान की आवश्यकताएं।

6. कौन से दस्तावेज़ उपलब्ध हैं?

लागू उत्पाद दस्तावेज़ीकरण में सामग्री परीक्षण रिपोर्ट, निरीक्षण रिकॉर्ड और आईएसओ 9001 या सीई शामिल हो सकते हैं प्रासंगिक वाल्व कॉन्फ़िगरेशन के लिए दस्तावेज़ीकरण।

7. निर्यात के लिए वाल्व को कैसे पैक किया जाता है?

निर्यात शिपमेंट के लिए वाल्व नालीदार डिब्बों और प्लाईवुड मामलों में पैक किए जाते हैं। पैकेजिंग को समायोजित किया जा सकता है वाल्व आकार, ऑर्डर मात्रा और परिवहन आवश्यकताओं के अनुसार।
