3पीसी बॉल वाल्व
3पीसी लॉक करने योग्य बॉल वाल्व
शांगटाई 3पीसी लॉकेबल बॉल वाल्व का निर्माण लॉकेबल ऑन/ऑफ नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए किया जाता है। प्रत्यक्ष निर्माता के रूप में, शांगताई विशिष्ट परिचालन आवश्यकताओं को पूरा करने के लिए अनुकूलन योग्य तापमान और दबाव घटक प्रदान करता है। लागू उत्पादों के लिए सामग्री दस्तावेज़ीकरण के साथ सीई और आईएसओ 9001 प्रमाणपत्र उपलब्ध हैं।
शांगटाई 3पीसी लॉकेबल बॉल वाल्व को सुरक्षित और उच्च प्रदर्शन वाले द्रव नियंत्रण के लिए इंजीनियर किया गया है। एक मजबूत विशेषता अनधिकृत या आकस्मिक संचालन को रोकने के लिए लॉकिंग तंत्र, यह महत्वपूर्ण के लिए एक आवश्यक घटक है औद्योगिक सुरक्षा. हम समझते हैं कि काम करने की स्थितियाँ अलग-अलग होती हैं; इसलिए, हम लचीले अनुकूलन विकल्प प्रदान करते हैं आपके विशिष्ट तापमान और दबाव से पूरी तरह मेल खाने वाले आंतरिक घटकों (जैसे सीटें और सील) के लिए आवश्यकताएँ.
मुख्य आयाम
| आकार | 1/4" - 6" |
| दबाव वर्ग | सीएल150 |
| धागा मानक | एनपीटी, बीएसपी |
| अधिकतम दबाव | 285पीएसआई |
| डिजाइन और विनिर्माण मानक | एएसएमई बी16.34 |
| परीक्षण एवं निरीक्षण | एपीआई598 |
| दबाव-तापमान रेटिंग | एएसएमई बी16.34 |
| तापमान की रेंज | -25℃~150℃ |
| शरीर की सामग्री | एएसटीएम ए351 सीएफ8एम（316） |
| गेंद सामग्री | एएसटीएम ए182 एफ316 |
| तना सामग्री | एएसटीएम ए182 एफ316 |
| सीट सामग्री | आरपीटीएफई(पीटीएफई+15%एफवी) |
| विकल्प | अन्य सामग्रियां अनुरोध पर उपलब्ध हैं। |

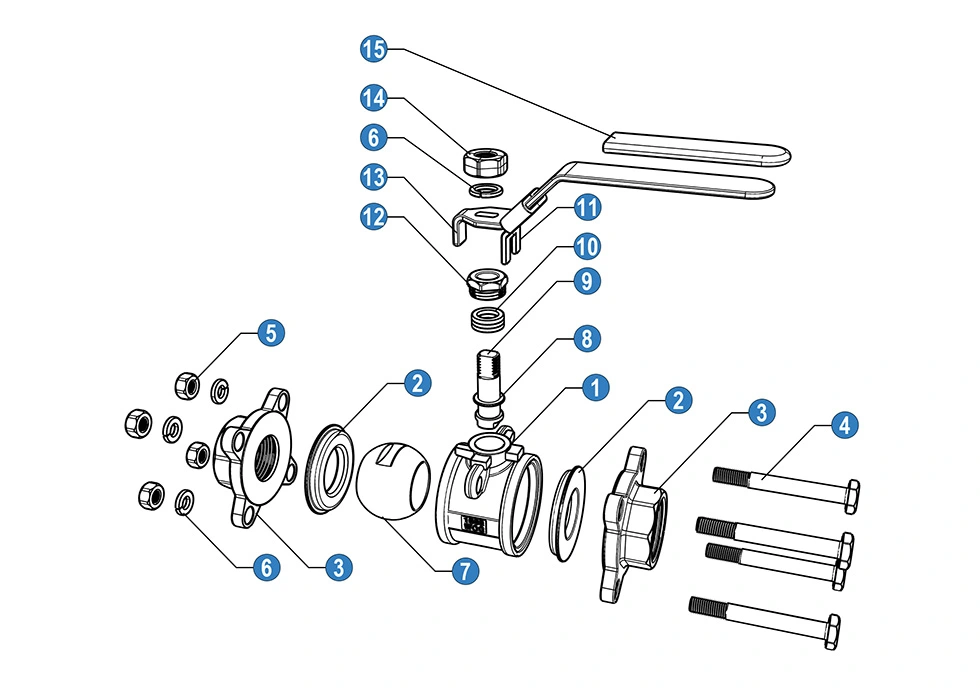

| नहीं | नाम | सामग्री(*एन/बी) | |
| 1 | शरीर | एसएस 316 | एसएस 304 |
| 2 | बॉल सीट | पीटीएफई | पीटीएफई |
| 3 | टोपी | एसएस 316 | एसएस 304 |
| 4 | पेंच | एसएस 304 | एसएस 304 |
| 5 | कड़े छिलके वाला फल | एसएस 304 | एसएस 304 |
| 6 | वसंत | एसएस 304 | एसएस 304 |
| 7 | गेंद | एसएस 316 | एसएस 304 |
| 8 | घर्षण वलय | पीटीएफई | पीटीएफई |
| 9 | तना | एसएस 316 | एसएस 304 |
| 10 | तने की पैकिंग | पीटीएफई | पीटीएफई |
| 11 | ताला | एसएस 304 | एसएस 304 |
| 12 | ग्रंथि | एसएस 316 | एसएस 304 |
| 13 | सँभालना | एसएस | एसएस |
| 14 | कड़े छिलके वाला फल | एसएस 304 | एसएस 304 |
| 15 | सँभालना | पीवीसी | पीवीसी |
* एन: थ्रेड एएनएसआई बी 2.1 एनपीटी के अनुसार समाप्त होता है
* बी: थ्रेड बीएस21 बीएसपी के अनुसार समाप्त होता है

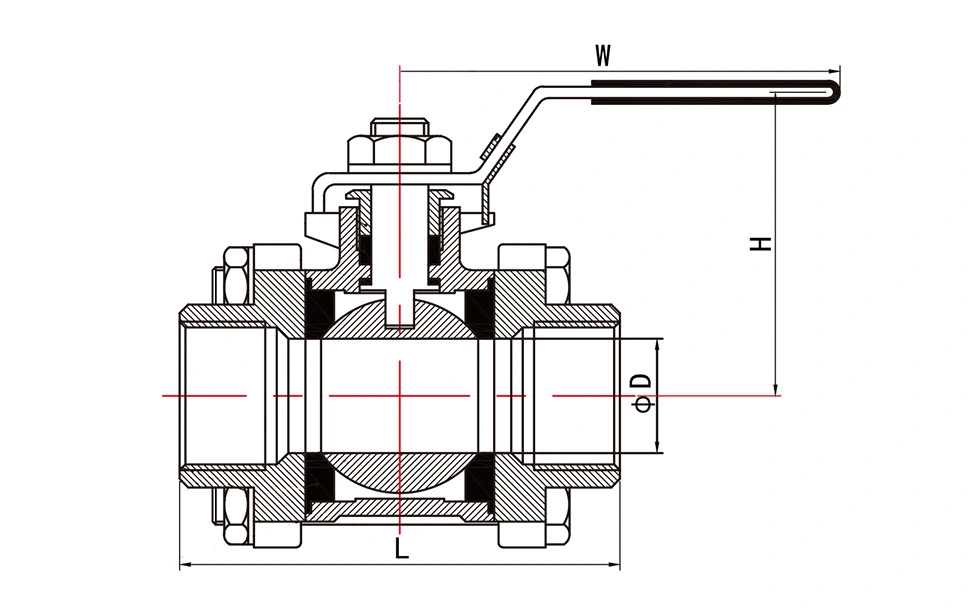

सामान्य आयाम:
| आकार | डी (मिमी) | डब्ल्यू (मिमी) | हम्म) | एल(मिमी) | वजन(किग्रा) |
| 1/4" | 8 | 98 | 55 | 62 | 0.4 |
| 3/8" | 10 | 98 | 55 | 62 | 0.4 |
| 1/2" | 15 | 102 | 63 | 65 | 0.44 |
| 3/4" | 20 | 105 | 65 | 72 | 0.56 |
| 1" | 25 | 110 | 71 | 81 | 0.76 |
| 1 1/4" | 32 | 128 | 75 | 95 | 1.28 |
| 1 1/2" | 38 | 155 | 86 | 104 | 1.6 |
| 2" | 49 | 165 | 92 | 125 | 2.3 |
| 2 1/2" | 63 | 205 | 125 | 145 | 4.9 |
| 3" | 76 | 220 | 145 | 198 | 7.52 |
| 4" | 100 | 275 | 165 | 245 | 13.2 |
केवी मान
Kv (m3/h) = प्रति घंटे घन मीटर में पानी की प्रवाह दर जो वाल्व में 1 बार का दबाव ड्रॉप उत्पन्न करेगी।
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 106 | 110 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
शांगताई क्यों चुनें?
1. आसान रखरखाव के लिए सुपीरियर 3 पीस डिज़ाइन
मानक 1 पीस या 2 पीस वाल्व के विपरीत, हमारी 3 पीस संरचना केंद्र बॉडी को आसानी से बाहर निकलने की अनुमति देती है। इसका मतलब है आप आंतरिक सील को बदल सकता है और पाइपलाइन से पूरे वाल्व को हटाए बिना नियमित रखरखाव कर सकता है, सिस्टम डाउनटाइम और श्रम लागत में उल्लेखनीय रूप से कमी।
2. समझौता न करने वाला गुणवत्ता नियंत्रण
हम अपने कठोर निरीक्षण मानकों के माध्यम से बाज़ार में अलग खड़े हैं। शांगताई गर्व से ISO9001 और CE प्रमाणित है। औसत बाज़ार विकल्पों की तुलना में, हमारे वाल्व सख्त दबाव और रिसाव परीक्षण से गुजरते हैं। हम संपूर्ण प्रदान करते हैं प्रत्येक ऑर्डर के साथ सामग्री परीक्षण रिपोर्ट (एमटीआर), आपकी परियोजनाओं के लिए 100% पारदर्शिता और विश्वसनीयता सुनिश्चित करती है।
3. ट्रू सोर्स फ़ैक्टरी: लागत और गुणवत्ता को संतुलित करना
हम कोई असेंबली वर्कशॉप या ट्रेडिंग कंपनी नहीं हैं। शांगताई पूरी विनिर्माण प्रक्रिया का मालिक है - रफ से लेकर ढलाई सटीक मशीनिंग और अंतिम असेंबली तक - सब कुछ हमारी अपनी सुविधा के भीतर। यह संपूर्ण आपूर्ति शृंखला नियंत्रण को समाप्त कर देता है बिचौलिए मार्कअप, हमें अत्यधिक प्रतिस्पर्धी कीमतों पर प्रीमियम औद्योगिक-ग्रेड वाल्व वितरित करने की अनुमति देते हैं।
अक्सर पूछे जाने वाले प्रश्न
1. 3पीसी लॉक करने योग्य बॉल वाल्व क्या है?
3पीसी लॉकेबल बॉल वाल्व एक तीन-टुकड़ा बॉल वाल्व है जिसमें एक लॉकिंग हैंडल होता है जो अनपेक्षित घटनाओं को रोकने में मदद करने के लिए डिज़ाइन किया गया है। वाल्व संचालन. तीन टुकड़ों वाली बॉडी निरीक्षण के लिए आंतरिक घटकों तक आसान पहुंच की भी अनुमति देती है रख-रखाव.
2. लॉकिंग हैंडल का उद्देश्य क्या है?
लॉकिंग हैंडल को चयनित वाल्व स्थिति में सुरक्षित किया जा सकता है, जिससे आकस्मिक उद्घाटन के जोखिम को कम करने में मदद मिलती है संचालन, रखरखाव, या उपकरण सर्विसिंग के दौरान बंद करना।
3. इस बॉल वाल्व के लिए कौन सी सामग्रियां उपलब्ध हैं?
सामान्य सामग्री विकल्पों में वाल्व मॉडल और अनुप्रयोग के आधार पर स्टेनलेस स्टील और कार्बन स्टील शामिल हैं आवश्यकताएँ. सीट और सील सामग्री का चयन कार्य तापमान और माध्यम के अनुसार भी किया जा सकता है।
4. वाल्व का उपयोग किस माध्यम से किया जा सकता है?
वाल्व का उपयोग संगत पानी, तेल, गैस, संपीड़ित हवा और औद्योगिक तरल पदार्थों के लिए किया जा सकता है। संक्षारक के लिए रसायन, उच्च तापमान मीडिया, या अन्य विशेष तरल पदार्थ, सामग्री और सील संगतता की पुष्टि की जानी चाहिए चयन से पहले.
5. यह किस दबाव और तापमान सीमा को संभाल सकता है?
लागू दबाव और तापमान सीमा वाल्व के आकार, बॉडी सामग्री, सीट सामग्री, कनेक्शन पर निर्भर करती है प्रकार, और विशिष्ट विन्यास। उत्पाद की वास्तविक परिचालन स्थितियों की जाँच की जानी चाहिए दबाव-तापमान रेटिंग।
6. क्या वाल्व का उपयोग वायवीय या इलेक्ट्रिक एक्चुएटर के साथ किया जा सकता है?
हाँ। वाल्व कॉन्फ़िगरेशन के आधार पर, स्वचालित चालू/बंद नियंत्रण के लिए वायवीय या इलेक्ट्रिक एक्चुएटर्स का उपयोग किया जा सकता है। असेंबली से पहले एक्चुएटर माउंटिंग इंटरफ़ेस और आवश्यक ऑपरेटिंग टॉर्क की पुष्टि की जानी चाहिए।
