प्रतिस्पर्धी मूल्य निर्धारण के साथ फैक्ट्री डायरेक्ट चेक वाल्व

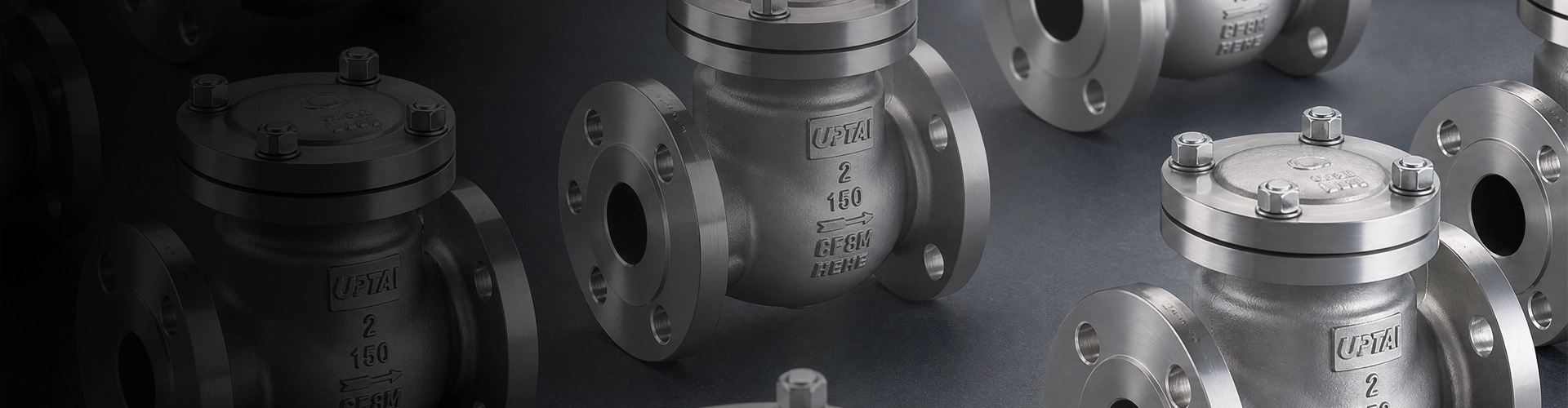

शांगटाई चेक वाल्व को तरल पदार्थ को एक दिशा में प्रवाहित करने की अनुमति देने के लिए डिज़ाइन किया गया है, जबकि प्रवाह की दिशा बदलने पर रिवर्स प्रवाह को स्वचालित रूप से रोका जा सकता है। मैन्युअल रूप से संचालित आइसोलेशन वाल्वों के विपरीत, ये स्व-अभिनय वाल्व बाहरी एक्चुएटर की आवश्यकता के बिना पाइपलाइन में दबाव और प्रवाह की स्थिति पर प्रतिक्रिया करते हैं।

वे आम तौर पर बैकफ़्लो के जोखिम को कम करने और कनेक्टेड पाइपिंग सिस्टम की सुरक्षा में मदद करने के लिए पंप, कंप्रेसर और अन्य प्रक्रिया उपकरणों के डाउनस्ट्रीम में स्थापित किए जाते हैं। शांगताई जल उपचार, तेल और गैस, रासायनिक प्रसंस्करण, पेट्रोकेमिकल संयंत्र, बिजली उत्पादन, एचवीएसी और सामान्य औद्योगिक अनुप्रयोगों के लिए विभिन्न वाल्व निर्माण की आपूर्ति करती है।

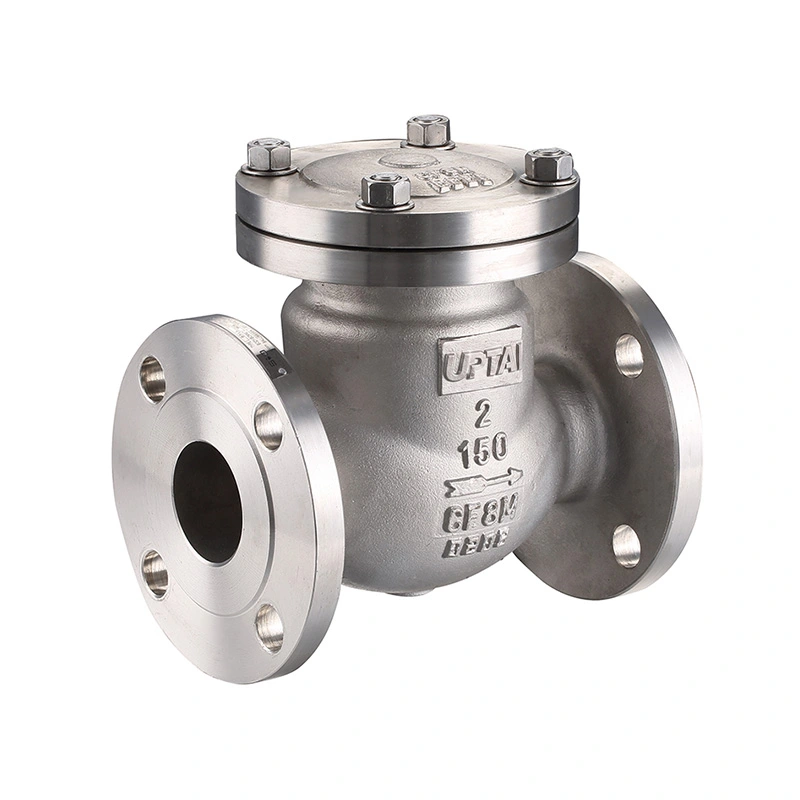

विभिन्न पाइपलाइन स्थितियों के लिए उत्पाद प्रकार

समापन तंत्र का उद्घाटन प्रतिक्रिया, दबाव हानि, स्थापना आवश्यकताओं और रिवर्स प्रवाह के प्रतिरोध पर सीधा प्रभाव पड़ता है। उपयुक्त निर्माण का चयन करने के लिए पाइपलाइन प्रवाह विशेषताओं और संरक्षित किए जा रहे उपकरणों पर विचार करना आवश्यक है।

पंपों और प्रक्रिया उपकरणों के लिए बैकफ़्लो रोकथाम

रिवर्स प्रवाह तब हो सकता है जब पंप बंद हो जाता है, दबाव की स्थिति बदल जाती है, या पाइपिंग सिस्टम के जुड़े वर्गों के बीच तरल पदार्थ चलता है। जब अपस्ट्रीम-टू-डाउनस्ट्रीम दबाव संबंध बदलता है तो उचित रूप से चयनित चेक वाल्व स्वचालित रूप से बंद हो सकता है, जिससे रिवर्स प्रवाह को सीमित करने में मदद मिलती है।

पंप डिस्चार्ज लाइनों के आसपास स्थापना विशेष रूप से महत्वपूर्ण है। वाल्व प्रकार, समापन विशेषताएँ, पंप आउटलेट से दूरी, और आस-पास की कोहनी या फिटिंग सिस्टम व्यवहार को प्रभावित कर सकते हैं। दबाव बढ़ने के प्रति संवेदनशील अनुप्रयोगों के लिए, वाल्व चयन के दौरान समापन प्रतिक्रिया और पानी के हथौड़ा की क्षमता का मूल्यांकन किया जाना चाहिए।

क्रैकिंग दबाव और प्रवाह आवश्यकताएँ

क्रैकिंग दबाव से तात्पर्य क्लोजर तत्व को उसकी सीट से दूर ले जाने और प्रवाह शुरू करने की अनुमति देने के लिए आवश्यक न्यूनतम अंतर दबाव से है। यह पैरामीटर कम दबाव, गुरुत्वाकर्षण-प्रवाह और कम-वेग प्रणालियों में विशेष रूप से महत्वपूर्ण हो जाता है।

अत्यधिक खुलने के प्रतिरोध वाला वाल्व अवांछित दबाव हानि पैदा कर सकता है या सीमित उपलब्ध दबाव वाले सिस्टम में प्रवाह को प्रतिबंधित कर सकता है। इसके विपरीत, अस्थिर संचालन या रिवर्स-फ्लो-संबंधी दबाव वृद्धि के जोखिम को कम करने के लिए क्लोजर विशेषताएँ अनुप्रयोग के लिए उपयुक्त होनी चाहिए।

कॉन्फ़िगरेशन का अनुरोध करते समय, सामान्य और न्यूनतम प्रवाह दर, ऑपरेटिंग दबाव और उपलब्ध अंतर दबाव प्रदान करने से उपयुक्त आंतरिक डिज़ाइन निर्धारित करने में मदद मिल सकती है।

जल, प्रक्रिया और औद्योगिक सेवा के लिए सामग्री

सामग्री का चयन कार्य माध्यम, तापमान, दबाव, संक्षारण स्थितियों और लागू परियोजना आवश्यकताओं पर आधारित होना चाहिए। वाल्व निर्माण के आधार पर, शरीर और आंतरिक घटक सामग्री को विभिन्न औद्योगिक सेवाओं के लिए निर्दिष्ट किया जा सकता है।

अंत कनेक्शन और स्थापना अभिविन्यास

उपलब्ध कनेक्शन कॉन्फ़िगरेशन में फ्लैंग्ड, वेफर, लग, बट-वेल्ड, सॉकेट-वेल्ड, थ्रेडेड और अन्य प्रोजेक्ट-निर्दिष्ट सिरे शामिल हो सकते हैं। चयनित कनेक्शन को पाइपलाइन आयाम, दबाव वर्ग, स्थापना विधि और लागू कनेक्शन मानक से मेल खाना चाहिए।

प्रत्येक डिज़ाइन प्रत्येक स्थापना दिशा के लिए उपयुक्त नहीं है। कुछ मॉडल क्षैतिज और ऊर्ध्वाधर पाइपलाइनों में काम कर सकते हैं, जबकि अन्य को एक विशिष्ट प्रवाह अभिविन्यास या स्थापना स्थिति की आवश्यकता होती है। कमीशनिंग से पहले हमेशा वाल्व प्रवाह तीर और निर्माता की स्थापना आवश्यकताओं की जांच करें।

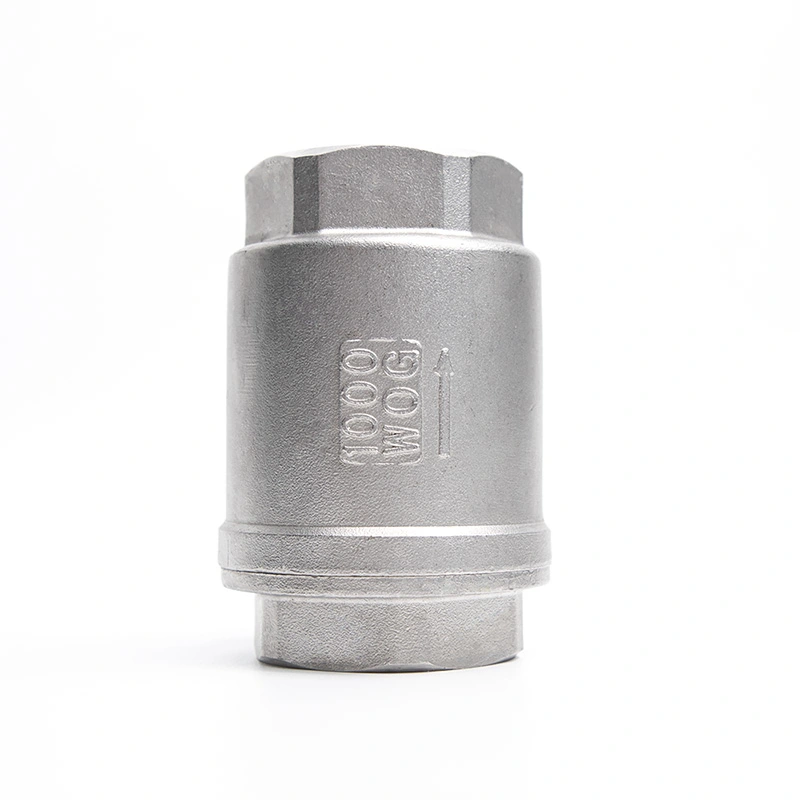

ऊर्ध्वाधर स्थापनाओं के लिए, द्रव प्रवाह की दिशा और बंद करने वाले तत्व का वजन या स्प्रिंग विशेषताएँ खोलने और बंद करने के व्यवहार को प्रभावित कर सकती हैं। वाल्व निर्माण का चयन करते समय इन कारकों पर विचार किया जाना चाहिए।

शोर, कंपन और पानी को कम करने वाला हथौड़ा

शोर या कंपन तब हो सकता है जब क्लोजर तत्व अस्थिर प्रवाह स्थितियों के तहत बार-बार खुलता और बंद होता है। गलत आकार, कम या उतार-चढ़ाव वाला प्रवाह वेग, अशांति, मलबा, और पंप या कोहनी के पास अनुपयुक्त स्थापना इस व्यवहार में योगदान कर सकती है।

जल हथौड़ा उन प्रणालियों में एक और महत्वपूर्ण विचार है जहां द्रव का वेग तेजी से बदलता है। केवल नाममात्र पाइप आकार के आधार पर वाल्व का चयन करने के बजाय वाल्व समापन विशेषताओं, पाइपलाइन लेआउट, पंप संचालन और सिस्टम वॉल्यूम का एक साथ मूल्यांकन किया जाना चाहिए।

औद्योगिक पाइपिंग सिस्टम में अनुप्रयोग

इन स्व-अभिनय वाल्वों का उपयोग वहां किया जाता है जहां रिवर्स प्रवाह उपकरण संचालन, प्रक्रिया स्थिरता या पाइपलाइन प्रदर्शन को प्रभावित कर सकता है। उपयुक्त निर्माण माध्यम, प्रवाह की स्थिति, दबाव, तापमान और स्थापना व्यवस्था पर निर्भर करता है।

विनिर्माण एवं निरीक्षण

शांगताई निर्दिष्ट वाल्व कॉन्फ़िगरेशन और एप्लिकेशन आवश्यकताओं के अनुसार उत्पादन, निरीक्षण और आपूर्ति का प्रबंधन करता है। गुणवत्ता नियंत्रण में आयामी निरीक्षण, सामग्री सत्यापन, दबाव परीक्षण, सीलिंग प्रदर्शन, संचालन जांच और अन्य लागू निरीक्षण प्रक्रियाएं शामिल हो सकती हैं।

शांगताई वाल्व आईएसओ 9001, सीई और ईएसी प्रमाणित हैं। चयनित उत्पादों को परियोजना द्वारा आवश्यक होने पर एपीआई 6डी और एपीआई 598 सहित लागू अंतरराष्ट्रीय मानकों के अनुसार निर्मित और परीक्षण भी किया जा सकता है।

सही चेक वाल्व कैसे निर्दिष्ट करें

वाल्व का चयन केवल पाइप के व्यास के बजाय परिचालन स्थितियों से शुरू होना चाहिए। माध्यम, प्रवाह दर, दबाव, तापमान, स्थापना अभिविन्यास, स्वीकार्य दबाव हानि, और रिवर्स प्रवाह के लिए आवश्यक प्रतिक्रिया सभी उचित वाल्व निर्माण को प्रभावित करते हैं।

पंप और कंप्रेसर सिस्टम के लिए, सामान्य और अधिकतम प्रवाह दर, ऑपरेटिंग दबाव, पाइप का आकार, उपकरण प्रकार और किसी भी ज्ञात दबाव वृद्धि या वॉटर हैमर की स्थिति प्रदान करें। कम दबाव वाली प्रणालियों के लिए, क्रैकिंग दबाव और न्यूनतम परिचालन प्रवाह विशेष रूप से उपयोगी चयन पैरामीटर हैं।

आप पाइपलाइन चित्र, वाल्व शेड्यूल, उपकरण डेटा शीट, या मौजूदा वाल्व विनिर्देश भी प्रदान कर सकते हैं। शांगताई कॉन्फ़िगरेशन और उद्धरण तैयार करने से पहले उपलब्ध जानकारी की समीक्षा कर सकती है। अन्य औद्योगिक वाल्व उत्पादों के लिए, पर जाएँशांगटाई वाल्व उत्पाद श्रृंखला.
