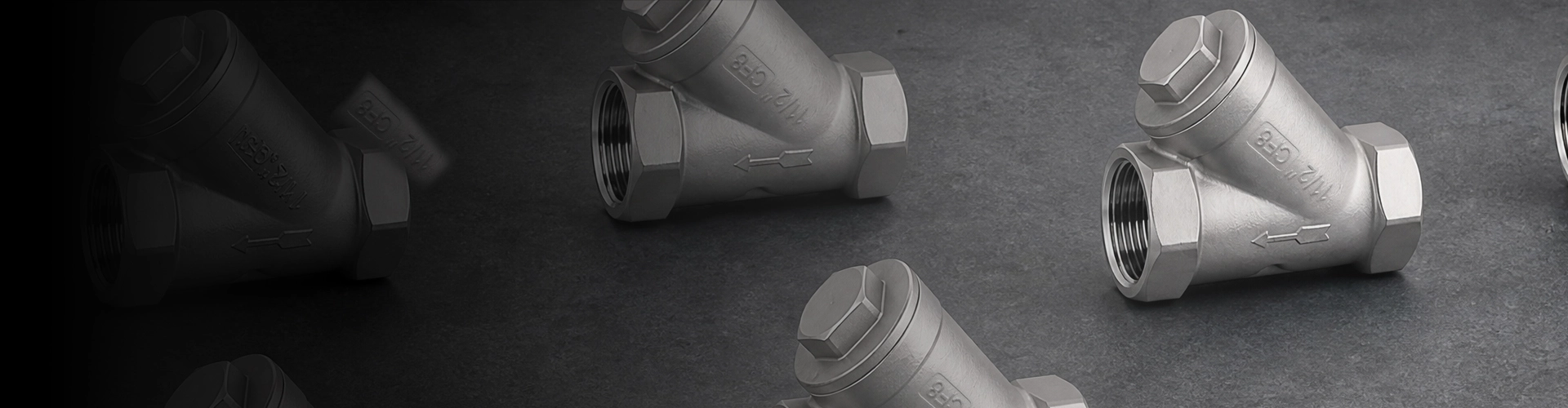

टिकाऊ औद्योगिक निस्पंदन सिस्टम के लिए पेशेवर वाई स्ट्रेनर्स निर्माता

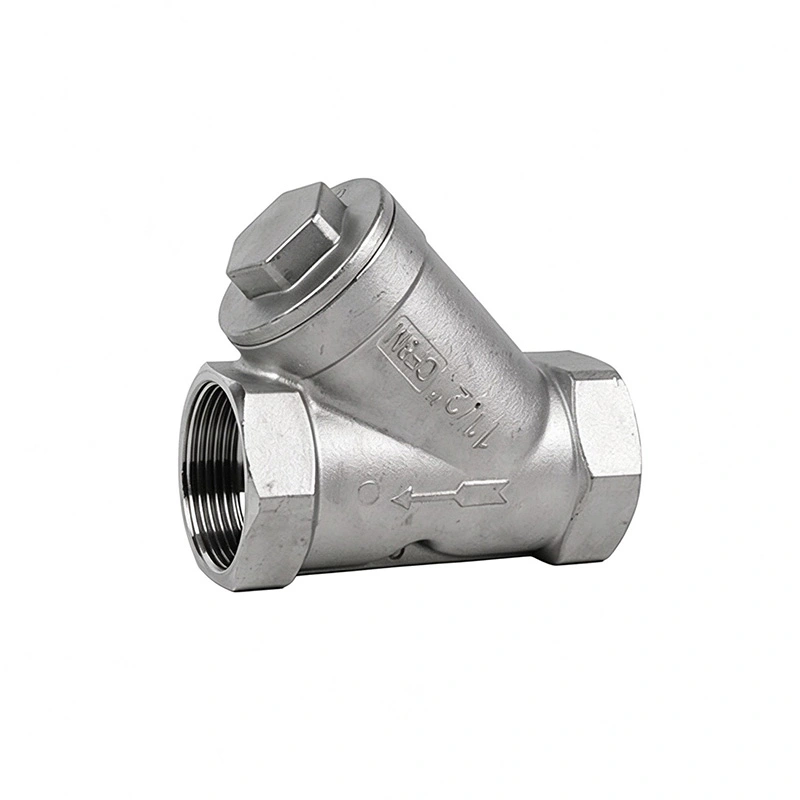

शांगताई वाई स्ट्रेनर्सपंप, नियंत्रण वाल्व, मीटर, हीट एक्सचेंजर्स और अन्य डाउनस्ट्रीम उपकरणों तक पहुंचने से पहले पाइपलाइन मीडिया से ठोस कणों और मलबे को हटाने के लिए डिज़ाइन किया गया है। वाई-आकार का शरीर एक हटाने योग्य स्क्रीन के साथ एक कॉम्पैक्ट निस्पंदन व्यवस्था प्रदान करता है, जो इन स्ट्रेनरों को पाइपलाइन प्रणालियों के लिए उपयुक्त बनाता है जहां उपकरण सुरक्षा और सुविधाजनक स्क्रीन रखरखाव की आवश्यकता होती है।

वाई-प्रकार की छलनी का उपयोग पानी, तेल, गैस, भाप और अन्य संगत औद्योगिक मीडिया के साथ किया जा सकता है, जो चयनित बॉडी, स्क्रीन और सीलिंग सामग्री के अधीन है। उपलब्ध कॉन्फ़िगरेशन को पाइपलाइन आकार, दबाव रेटिंग, प्रवाह दिशा, निस्पंदन आवश्यकताओं, कनेक्शन मानक और स्थापना स्थितियों के अनुसार निर्दिष्ट किया जा सकता है।

वाई स्ट्रेनर डाउनस्ट्रीम उपकरण की सुरक्षा कैसे करता है

स्ट्रेनर स्क्रीन पाइपलाइन माध्यम द्वारा ले जाए गए ठोस कणों को रोकती है, जबकि तरल पदार्थ को मुख्य प्रवाह मार्ग के माध्यम से जारी रखने की अनुमति देती है। यह संवेदनशील डाउनस्ट्रीम घटकों में मलबे के प्रवेश के जोखिम को कम करने में मदद करता है और पंप, नियंत्रण वाल्व, मीटर, हीट एक्सचेंजर्स और इसी तरह के उपकरणों के अधिक स्थिर संचालन का समर्थन कर सकता है।

बारीक या विशिष्ट पृथक्करण के लिए डिज़ाइन किए गए फ़िल्टर के विपरीत, एक पाइपलाइन स्ट्रेनर का उपयोग आम तौर पर बड़े ठोस कणों और इंस्टॉलेशन-साइड मलबे को यांत्रिक रूप से हटाने के लिए किया जाता है। सुरक्षा के आवश्यक स्तर और सिस्टम के स्वीकार्य दबाव ड्रॉप के अनुसार उपयुक्त स्क्रीन ओपनिंग का चयन किया जाना चाहिए।

वाई-टाइप बॉडी और रिमूवेबल स्क्रीन डिज़ाइन

विशेषता वाई-आकार का शरीर मुख्य प्रवाह पथ के कोण पर निस्पंदन स्क्रीन रखता है। यह कॉन्फ़िगरेशन कई औद्योगिक पाइपिंग प्रणालियों के लिए एक कॉम्पैक्ट व्यवस्था प्रदान करता है जबकि निरीक्षण और सफाई के लिए स्क्रीन को हटाने की अनुमति देता है।

डिज़ाइन के आधार पर, पाइपलाइन को पूरी तरह से नष्ट किए बिना संचित मलबे को हटाने में सहायता के लिए एक नाली या ब्लोडाउन कनेक्शन भी प्रदान किया जा सकता है। वास्तविक कॉन्फ़िगरेशन की पुष्टि वाल्व या स्ट्रेनर मॉडल, स्थापना व्यवस्था और परियोजना आवश्यकताओं के अनुसार की जानी चाहिए।

स्क्रीन मेष और वेध चयन

वाई-प्रकार की छलनी का चयन करते समय स्क्रीन का खुलना सबसे महत्वपूर्ण मापदंडों में से एक है। एक छोटा उद्घाटन महीन कण प्रतिधारण प्रदान कर सकता है, लेकिन इससे दबाव में गिरावट भी बढ़ सकती है और जब पाइपलाइन में उच्च स्तर का मलबा होता है तो अधिक बार सफाई की आवश्यकता होती है।

चयन में उस कण आकार पर विचार करना चाहिए जिसे हटाया जाना है, मध्यम चिपचिपाहट, प्रवाह दर, स्वीकार्य दबाव हानि और डाउनस्ट्रीम उपकरण की संवेदनशीलता। उपयुक्त स्क्रीन कॉन्फ़िगरेशन की पुष्टि करते समय शांगताई इन मापदंडों की समीक्षा कर सकती है।

दबाव ड्रॉप और प्रवाह क्षमता

कोई भी छलनी कुछ दबाव हानि लाती है क्योंकि माध्यम एक स्क्रीन से होकर गुजरता है। निस्पंदन तत्व पर कण जमा होने से दबाव में गिरावट बढ़ सकती है। इस कारण से, वाई स्ट्रेनर चयन को आवश्यक प्रवाह दर, पाइप आकार, स्क्रीन क्षेत्र, स्क्रीन खोलने और स्वीकार्य अंतर दबाव पर विचार करना चाहिए।

जब पाइपलाइन में बड़ी मात्रा में मलबा हो तो नियमित सफाई महत्वपूर्ण है। स्क्रीन को निरीक्षण या सफाई की आवश्यकता होने पर यह निर्धारित करने में सहायता के लिए उपयुक्त प्रणालियों में दबाव गेज या अंतर दबाव संकेतक का उपयोग किया जा सकता है।

स्थापना अभिविन्यास और प्रवाह दिशा

प्रभावी कण संग्रह और सुविधाजनक रखरखाव के लिए सही स्थापना महत्वपूर्ण है। स्ट्रेनर बॉडी पर प्रवाह तीर वास्तविक पाइपलाइन प्रवाह दिशा से मेल खाना चाहिए। स्क्रीन चैम्बर को भी विशिष्ट मॉडल और माध्यम के अनुसार स्थित किया जाना चाहिए ताकि एकत्रित मलबा निर्दिष्ट चैम्बर के भीतर ही रह सके।

कई वाई-प्रकार के डिज़ाइन क्षैतिज पाइपलाइनों में स्थापित किए जा सकते हैं, जबकि प्रवाह दिशा और स्क्रीन अभिविन्यास उपयुक्त होने पर कुछ कॉन्फ़िगरेशन का उपयोग ऊर्ध्वाधर पाइपलाइनों में भी किया जा सकता है। सिस्टम में स्ट्रेनर को फिट करने से पहले स्थापना आवश्यकताओं की पुष्टि की जानी चाहिए।

भाप या अन्य विशेष सेवाओं के लिए, इंस्टॉलेशन ओरिएंटेशन को कंडेनसेट, जल निकासी और रखरखाव पहुंच के प्रबंधन के लिए अतिरिक्त विचार की आवश्यकता हो सकती है। हमेशा लागू उत्पाद दस्तावेज़ीकरण और प्रोजेक्ट पाइपिंग आवश्यकताओं का पालन करें।

बॉडी और स्क्रीन सामग्री

सामग्री का चयन पाइपलाइन माध्यम, दबाव, तापमान और संक्षारण स्थितियों पर आधारित होना चाहिए। सामान्य शारीरिक सामग्रियों में कार्बन स्टील, स्टेनलेस स्टील, कच्चा लोहा, नमनीय लोहा और मिश्र धातु इस्पात शामिल हैं। सेवा वातावरण के अनुसार स्क्रीन के लिए स्टेनलेस स्टील और अन्य संक्षारण प्रतिरोधी सामग्री का चयन किया जा सकता है।

संक्षारक या उच्च तापमान वाले मीडिया के लिए, बॉडी और आंतरिक स्क्रीन सामग्री दोनों की अनुकूलता के लिए जाँच की जानी चाहिए। सीलिंग सामग्री का चयन भी ऑपरेटिंग तापमान और माध्यम के अनुसार किया जाना चाहिए।

औद्योगिक पाइपिंग के लिए अंतिम कनेक्शन

शांगटाई वाई-प्रकार के स्ट्रेनर्स को पाइपलाइन डिजाइन और लागू मानकों के अनुसार विभिन्न अंत कनेक्शन विकल्पों के साथ कॉन्फ़िगर किया जा सकता है। सामान्य कॉन्फ़िगरेशन में फ़्लैंग्ड, थ्रेडेड, बट-वेल्ड और सॉकेट-वेल्ड कनेक्शन शामिल हैं।

कनेक्शन चुनते समय, पाइपलाइन मानक, नाममात्र आकार, दबाव रेटिंग, स्थापना विधि, उपलब्ध स्थान और रखरखाव आवश्यकताओं पर विचार करें। मौजूदा पाइपिंग सिस्टम के साथ स्ट्रेनर कनेक्शन का मिलान करने से इंस्टॉलेशन और भविष्य में प्रतिस्थापन को सरल बनाने में मदद मिलती है।

उत्पाद अनुप्रयोग

वाई स्ट्रेनर आमतौर पर उपकरणों के अपस्ट्रीम में स्थापित किए जाते हैं जो ठोस कणों या इंस्टॉलेशन मलबे से प्रभावित हो सकते हैं। विशिष्ट अनुप्रयोगों में शामिल हैं:

• तेल और गैस पाइपलाइन प्रणाली
• पेट्रोकेमिकल और रासायनिक प्रसंस्करण
• जल उपचार और जल आपूर्ति प्रणालियाँ
• बिजली उत्पादन और उपयोगिता पाइपिंग
• एचवीएसी और ठंडा-पानी प्रणालियाँ
• समुद्री और जहाज़बोर्ड पाइपिंग
• औद्योगिक प्रक्रिया पाइपलाइन
• पंप और नियंत्रण वाल्व सुरक्षा
• हीट एक्सचेंजर और मीटर सुरक्षा

उपयुक्त छलनी विन्यास माध्यम, परिचालन स्थितियों, निस्पंदन आवश्यकताओं और लागू पाइपिंग मानक पर निर्भर करता है। विशेष तरल पदार्थ या गंभीर सेवा के लिए, चयन से पहले तकनीकी मापदंडों की समीक्षा की जानी चाहिए।

विनिर्माण, निरीक्षण और गुणवत्ता नियंत्रण

शांगताई लागू उत्पाद विनिर्देश के अनुसार प्रमुख विनिर्माण और निरीक्षण आवश्यकताओं को नियंत्रित करती है। उत्पादन और गुणवत्ता निरीक्षण के दौरान सामग्री चयन, बॉडी आयाम, स्क्रीन कॉन्फ़िगरेशन, कनेक्शन आयाम, सीलिंग घटक और दबाव से संबंधित आवश्यकताओं की समीक्षा की जा सकती है।

शांगताई आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली के तहत काम करती है और लागू सीई और ईएसी प्रमाणन समर्थन के साथ उत्पाद प्रदान करती है। जहां परियोजना के लिए आवश्यक हो, प्रासंगिक मानकों और निरीक्षण आवश्यकताओं जैसे एपीआई 6डी और एपीआई 598 की समीक्षा विशिष्ट उत्पाद और ऑर्डर दस्तावेज़ीकरण के अनुसार की जा सकती है।

सही वाई-टाइप स्ट्रेनर का चयन कैसे करें

कोटेशन का अनुरोध करने से पहले, निम्नलिखित जानकारी तैयार करें:

• नाममात्र पाइप या छलनी का आकार
• दाब मूल्यांकन
• कामकाजी माध्यम
• परिचालन तापमान
• आवश्यक स्क्रीन जाल या छिद्रण आकार
• बॉडी और स्क्रीन सामग्री
• अंत कनेक्शन प्रकार
• पाइपलाइन स्थापना अभिविन्यास
• आवश्यक प्रवाह दर
• मात्रा और परियोजना आवश्यकताएँ
• चित्र, विशिष्टताएँ, या तकनीकी दस्तावेज़, यदि उपलब्ध हों

यदि स्ट्रेनर का उद्देश्य किसी विशिष्ट पंप, नियंत्रण वाल्व, मीटर या हीट एक्सचेंजर की सुरक्षा करना है, तो उपकरण की जानकारी और आवश्यक निस्पंदन स्तर प्रदान करने से उपयुक्त कॉन्फ़िगरेशन निर्धारित करने में मदद मिल सकती है।

अक्सर पूछे जाने वाले प्रश्नों

जांच भेजेंयाशांगताई वाल्व से संपर्क करेंवाई-प्रकार की छलनी चयन, तकनीकी विशिष्टताओं, परियोजना आवश्यकताओं और उद्धरण में सहायता के लिए।
