थ्री वे बॉल वाल्व एल पोर्ट औद्योगिक पाइपिंग सिस्टम में प्रवाह नियंत्रण में कैसे सुधार कर सकता है

शांगताईएक प्रदान करता हैथ्री वे बॉल वाल्व एल पोर्टऔद्योगिक पाइपिंग सिस्टम में विश्वसनीय प्रवाह स्विचिंग के लिए डिज़ाइन किया गया। थ्री-पीस बॉडी, विस्तारित बट-वेल्ड सिरों और स्टेनलेस स्टील निर्माण विकल्पों के साथ, यह वाल्व इंजीनियरों को द्रव रूटिंग का प्रबंधन करने, पाइपलाइन लेआउट को सरल बनाने और परिचालन स्थितियों की मांग के अनुसार रखरखाव की योजना बनाने में मदद करता है।

एल-पोर्ट कॉन्फ़िगरेशन के साथ एक तीन-तरफ़ा बॉल वाल्व को दो जुड़ी हुई पाइपलाइन शाखाओं के बीच द्रव को पुनर्निर्देशित करने के लिए डिज़ाइन किया गया है। इसकी विशेष रूप से मशीनीकृत गेंद एक एल-आकार का मार्ग बनाती है जो हैंडल के घूमने पर चयनित बंदरगाहों के साथ संरेखित हो जाती है। टी-पोर्ट डिज़ाइन के विपरीत, जो अपने कॉन्फ़िगरेशन के आधार पर कई पोर्ट को एक साथ जोड़ सकता है, एल-पोर्ट वाल्व का उपयोग मुख्य रूप से प्रवाह डायवर्जन और स्रोत चयन के लिए किया जाता है। सही वाल्व का चयन करने के लिए पोर्ट ओरिएंटेशन, बॉडी सामग्री, सीट अनुकूलता, दबाव-तापमान रेटिंग और कनेक्शन मानकों पर ध्यान देने की आवश्यकता होती है। यह मार्गदर्शिका एल-पोर्ट थ्री-वे बॉल वाल्व के कार्य सिद्धांत, मुख्य लाभ, औद्योगिक अनुप्रयोगों और खरीद संबंधी विचारों की व्याख्या करती है, जिससे इंजीनियरों, रखरखाव टीमों और औद्योगिक खरीदारों को सूचित निर्णय लेने में मदद मिलती है।

विषयसूची

• थ्री वे बॉल वाल्व एल पोर्ट क्या है?
• एल-पोर्ट थ्री-वे बॉल वाल्व कैसे काम करता है?
• एल-पोर्ट बनाम टी-पोर्ट: क्या अंतर है?
• मुख्य लाभ क्या हैं?
• एल-पोर्ट बॉल वाल्व कहाँ उपयोग किए जाते हैं?
• सही वाल्व कैसे चुनें
• समीक्षा हेतु तकनीकी विशिष्टताएँ
• स्थापना और रखरखाव सिफ़ारिशें
• अक्सर पूछे जाने वाले प्रश्नों
• निष्कर्ष: सही प्रवाह नियंत्रण निर्णय लेना

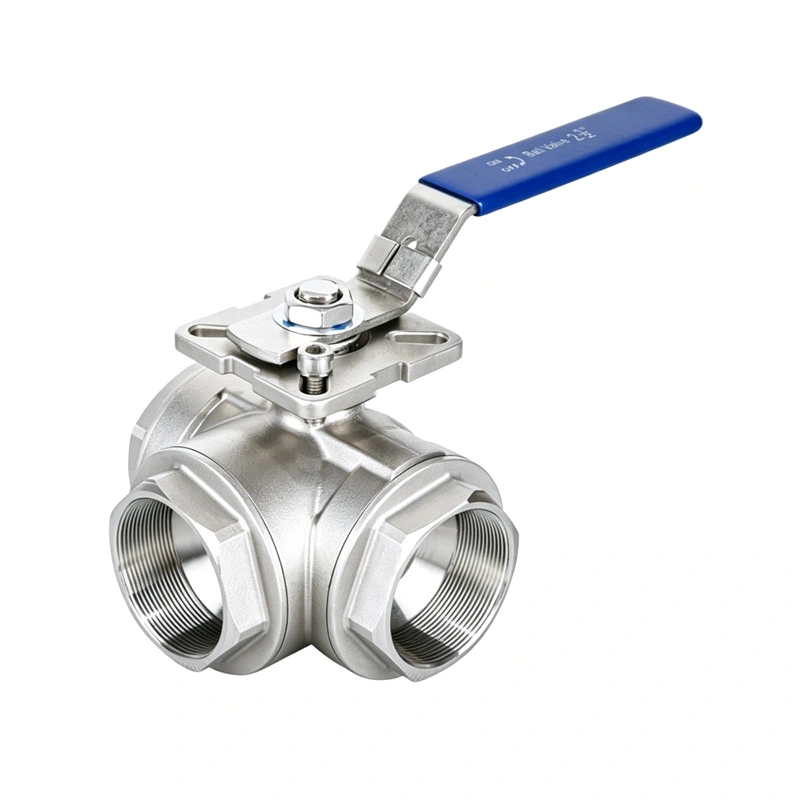

थ्री वे बॉल वाल्व एल पोर्ट क्या है?

थ्री-वे बॉल वाल्व एक यांत्रिक प्रवाह-नियंत्रण उपकरण है जिसमें तीन पोर्ट होते हैं और इसके शरीर के अंदर एक घूमने वाली गेंद होती है। आंतरिक मार्ग यह निर्धारित करता है कि वाल्व संचालित होने पर कौन से पोर्ट संचार करते हैं। एल-पोर्ट कॉन्फ़िगरेशन में, मार्ग अक्षर एल जैसा दिखता है, जिससे वाल्व चयनित कनेक्शनों के बीच तरल पदार्थ को निर्देशित कर सकता है।

उदाहरण के लिए, एक पाइपलाइन में एक सामान्य कनेक्शन और दो वैकल्पिक आउटलेट हो सकते हैं। आंतरिक मार्ग और हैंडल की स्थिति के आधार पर, वाल्व आने वाले तरल पदार्थ को पहले आउटलेट की ओर निर्देशित कर सकता है या इसे दूसरे आउटलेट पर स्विच कर सकता है। जब वाल्व का डिज़ाइन उस व्यवस्था का समर्थन करता है तो अप्रयुक्त शाखा को इच्छित परिचालन स्थिति में अलग कर दिया जाता है।

शांगताई का उत्पाद इस फ्लो-रूटिंग सिद्धांत को तीन-टुकड़े वाली बॉडी और विस्तारित बट-वेल्ड सिरों के साथ जोड़ता है। अतिरिक्त वेल्ड-एंड लंबाई पाइपलाइन स्थापना के लिए कार्य स्थान प्रदान करती है और इंसुलेटेड या दफन पाइपिंग लेआउट में उपयोगी हो सकती है जहां निर्दिष्ट डिज़ाइन को अतिरिक्त मंजूरी की आवश्यकता होती है।

सामान्य निर्माण संबंधी विचारों में शामिल हैं:

• वाल्व बॉडी:आवेदन के अनुसार चयनित स्टेनलेस स्टील या अन्य निर्दिष्ट सामग्री।
• गेंद और तना:प्रवाह को निर्देशित करने और ऑपरेटिंग टॉर्क संचारित करने के लिए जिम्मेदार घटक।
• सीटें और सील:वे हिस्से जो निर्दिष्ट सेवा शर्तों के तहत सीलिंग प्रदर्शन का समर्थन करते हैं।
• कनेक्शन:चयनित मॉडल के आधार पर बट-वेल्ड, थ्रेडेड या अन्य कॉन्फ़िगरेशन।
• संचालन तंत्र:एक मैनुअल हैंडल या एक संगत एक्चुएटर, जहां उपलब्ध हो।

अंतिम कॉन्फ़िगरेशन को हमेशा निर्माता के अनुमोदित चित्रों और तकनीकी दस्तावेज़ीकरण के अनुसार जांचा जाना चाहिए।

एल-पोर्ट थ्री-वे बॉल वाल्व कैसे काम करता है?

वाल्व, वाल्व बॉडी के भीतर एक विशेष रूप से ड्रिल की गई गेंद को घुमाकर संचालित होता है। जब गेंद मार्ग दो चयनित बंदरगाहों के साथ संरेखित होता है, तो द्रव उन कनेक्शनों के बीच यात्रा कर सकता है। गेंद की दिशा बदलने से उपलब्ध प्रवाह पथ बदल जाता है।

एक विशिष्ट डायवर्टिंग व्यवस्था में, संचालन अनुक्रम में निम्नलिखित स्थितियाँ शामिल होती हैं:

1. प्रथम प्रवाह स्थिति:सामान्य पोर्ट एक चयनित शाखा से जुड़ता है, जिससे द्रव को पहले मार्ग का अनुसरण करने की अनुमति मिलती है।
2. चेंजओवर ऑपरेशन:निर्माता के ऑपरेटिंग निर्देशों के अनुसार ऑपरेटर हैंडल को घुमाता है।
3. द्वितीय प्रवाह स्थिति:आंतरिक मार्ग द्रव को पुनर्निर्देशित करते हुए वैकल्पिक शाखा के साथ संरेखित होता है।
4. अलगाव की स्थिति, यदि डिज़ाइन की गई हो:कुछ एल-पोर्ट कॉन्फ़िगरेशन एक ऐसी स्थिति प्रदान करते हैं जो सभी तीन पोर्ट को अवरुद्ध कर देती है। इस क्षमता को विशिष्ट वाल्व के लिए सत्यापित किया जाना चाहिए।

पोर्ट नंबरिंग, हैंडल ओरिएंटेशन, रोटेशन कोण और उपलब्ध रुकने की स्थिति डिज़ाइन के बीच भिन्न होती है। इसलिए, ऑपरेटरों को यह कभी नहीं मानना ​​चाहिए कि एक विशेष हैंडल दिशा हमेशा एक ही प्रवाह पथ से मेल खाती है।

चालू करने से पहले, वाल्व के प्रवाह आरेख की समीक्षा करें और प्रत्येक अनुमत परिचालन स्थिति के तहत इच्छित कनेक्शन की पुष्टि करें। यह स्वचालित प्रणालियों में विशेष रूप से महत्वपूर्ण है, जहां एक गलत एक्चुएटर अनुक्रम उत्पादन को बाधित कर सकता है या किसी अनपेक्षित गंतव्य पर तरल पदार्थ भेज सकता है।

एल-पोर्ट बनाम टी-पोर्ट: क्या अंतर है?

हालाँकि दोनों डिज़ाइन तीन पोर्ट का उपयोग करते हैं, उनके आंतरिक बॉल मार्ग अलग-अलग उद्देश्यों की पूर्ति करते हैं। उनके बीच चयन करना मुख्य रूप से इस बात पर निर्भर करता है कि सिस्टम को शाखाओं के बीच प्रवाह को स्विच करने या मिश्रण और वितरण के लिए कई पथों को जोड़ने की आवश्यकता है या नहीं।

तालिका प्रत्येक वाल्व के संचालन अनुक्रम की गारंटी के बजाय सामान्य डिजाइन सिद्धांतों का वर्णन करती है। निर्माता अलग-अलग बॉल व्यवस्था, सीट कॉन्फ़िगरेशन और स्टॉप पोजीशन की पेशकश कर सकते हैं।

उन अनुप्रयोगों के लिए जहां दो द्रव स्रोतों को अलग रहना चाहिए, एक एल-पोर्ट डिज़ाइन उपयुक्त हो सकता है यदि इसका अनुमोदित प्रवाह आरेख आवश्यक अलगाव की पुष्टि करता है। जहां कई बंदरगाहों के बीच एक साथ संचार आवश्यक है, टी-पोर्ट डिज़ाइन अधिक उपयुक्त हो सकता है।

अतिरिक्त पृष्ठभूमि के लिए, चयन को अंतिम रूप देने से पहले निर्माता के एल-पोर्ट थ्री-वे बॉल वाल्व उत्पाद जानकारी की समीक्षा करें।

मुख्य लाभ क्या हैं?

1. लचीला प्रवाह रूटिंग

एक एल-पोर्ट वाल्व ऑपरेटरों को प्रत्येक परिवर्तन बिंदु पर अलग वाल्व स्थापित किए बिना निर्दिष्ट पाइपलाइन शाखाओं के बीच स्विच करने की अनुमति देता है। यह द्रव स्थानांतरण, स्रोत चयन और प्रक्रिया रूटिंग के लिए उपयोग किए जाने वाले उपकरणों की व्यवस्था को सरल बना सकता है।

2. अंतरिक्ष-कुशल पाइपलाइन डिजाइन

एक वाल्व बॉडी में एकाधिक प्रवाह कनेक्शन के संयोजन से उपयुक्त स्थापनाओं में आवश्यक व्यक्तिगत घटकों की संख्या कम हो सकती है। कम घटकों का मतलब कम कनेक्शन बिंदु भी हो सकता है जिनके लिए निरीक्षण की आवश्यकता होती है, हालांकि समग्र सिस्टम डिज़ाइन वास्तविक बचत निर्धारित करता है।

3. स्टेनलेस स्टील सामग्री विकल्प

स्टेनलेस स्टील निर्माण संगत औद्योगिक वातावरण में उपयोगी संक्षारण प्रतिरोध प्रदान कर सकता है। उपयुक्त ग्रेड प्रक्रिया माध्यम, क्लोराइड सांद्रता, सफाई रसायन, तापमान और अन्य सेवा शर्तों पर निर्भर करता है। सामग्री का चयन इस धारणा के बजाय सत्यापित संगतता पर आधारित होना चाहिए कि सभी स्टेनलेस स्टील्स समान प्रदर्शन करते हैं।

4. थ्री-पीस निर्माण के माध्यम से रखरखाव पहुंच

तीन टुकड़ों वाली बॉडी आंतरिक निरीक्षण और सेवा को अधिक सुविधाजनक बना सकती है क्योंकि वाल्व को निर्माता की प्रक्रियाओं के अनुसार अलग किया जा सकता है। पाइपलाइन को अलग करने, दबाव मुक्त करने, सूखाने और सुरक्षित बनाने के बाद, योग्य रखरखाव कर्मी सेवा योग्य घटकों का निरीक्षण कर सकते हैं और आवश्यक होने पर संगत सीटों या सील को बदल सकते हैं।

5. विशिष्ट स्थापनाओं के लिए विस्तारित बट-वेल्ड सिरे

विस्तारित बट-वेल्ड सिरे पाइपलाइन वेल्डिंग के दौरान अतिरिक्त निकासी प्रदान कर सकते हैं, विशेष रूप से इन्सुलेशन या दफन पाइपिंग वाले लेआउट में। सही स्थापना आवश्यक है: सीटों, सीलों या अन्य तापमान-संवेदनशील आंतरिक घटकों को नुकसान पहुंचाने से बचने के लिए वेल्डिंग प्रक्रियाओं को गर्मी इनपुट को नियंत्रित करना चाहिए।

एल-पोर्ट बॉल वाल्व कहाँ उपयोग किए जाते हैं?

प्रवाह को पुनर्निर्देशित करने की क्षमता इस वाल्व कॉन्फ़िगरेशन को कई औद्योगिक क्षेत्रों में उपयोगी बनाती है। इसकी उपयुक्तता प्रक्रिया माध्यम, दबाव, तापमान, कनेक्शन व्यवस्था और आवश्यक शट-ऑफ प्रदर्शन पर निर्भर करती है।

• पेट्रोकेमिकल प्रसंस्करण:निर्दिष्ट पाइपलाइन शाखाओं के बीच संगत प्रक्रिया धाराओं को स्विच करना।
• तेल और गैस प्रणालियाँ:उन अनुप्रयोगों में वैकल्पिक प्रवाह मार्गों का चयन करना जहां वाल्व की दबाव रेटिंग और सामग्री अनुकूलता उपयुक्त है।
• तापीय ऊर्जा प्रणालियाँ:प्रक्रिया सर्किट या उपकरण कनेक्शन के बीच संगत तरल पदार्थों को पुनर्निर्देशित करना।
• जल उपचार:चयनित उपचार लाइनों या सिस्टम शाखाओं के बीच जल प्रवाह को बदलना।
• औद्योगिक उपकरण:विभिन्न ऑपरेटिंग मोड या रखरखाव व्यवस्था का समर्थन करने के लिए द्रव आपूर्ति मार्ग को बदलना।

उदाहरण के लिए, एक जल-उपचार स्थापना दो निर्दिष्ट प्रवाह मार्गों के बीच चयन करने के लिए एल-पोर्ट वाल्व का उपयोग कर सकती है। सिस्टम डिज़ाइन के दौरान, इंजीनियरों को वाल्व को सेवा में लगाने से पहले पोर्ट मैप, इच्छित अलगाव स्थिति और प्रवाह पथ को बदलने के परिणामों को सत्यापित करना चाहिए।

प्रत्येक थ्री-वे बॉल वाल्व प्रत्येक तरल पदार्थ या परिचालन स्थिति के लिए उपयुक्त नहीं है। अपघर्षक कण, चिपचिपा मीडिया, संक्षारक रसायन, उच्च अंतर दबाव और ऊंचा तापमान सीट के जीवन और सीलिंग प्रदर्शन को प्रभावित कर सकते हैं। वाल्व को केवल उद्योग के नाम के बजाय वास्तविक सेवा के लिए चुना जाना चाहिए।

सही वाल्व कैसे चुनें

थ्री-वे बॉल वाल्व खरीदने में नाममात्र पाइप व्यास के मिलान से कहीं अधिक शामिल है। एक विश्वसनीय चयन प्रक्रिया आवश्यक प्रवाह फ़ंक्शन के साथ शुरू होनी चाहिए और सामग्री अनुकूलता, यांत्रिक रेटिंग, स्थापना आयाम और रखरखाव आवश्यकताओं के माध्यम से जारी रहनी चाहिए।

1. आवश्यक प्रवाह पैटर्न को परिभाषित करें

सामान्य पोर्ट, वैकल्पिक शाखाओं और प्रत्येक आवश्यक परिचालन स्थिति की पहचान करें। यह सत्यापित करने के लिए निर्माता का प्रवाह आरेख प्राप्त करें कि कौन से पोर्ट जुड़े हुए हैं और कौन से प्रत्येक स्थिति में अलग-थलग हैं।

2. दबाव और तापमान आवश्यकताओं की पुष्टि करें

वास्तविक सेवा तापमान पर रेटेड ऑपरेटिंग दबाव की जाँच करें। दबाव रेटिंग तापमान और सामग्री चयन के साथ बदल सकती है, इसलिए अधिकतम दबाव मान को कभी भी निर्दिष्ट स्थितियों से स्वतंत्र रूप से नहीं माना जाना चाहिए।

3. संगत बॉडी और सीलिंग सामग्री का चयन करें

प्रस्तावित बॉडी, बॉल, स्टेम, सीट और सील सामग्री के साथ प्रक्रिया माध्यम की तुलना करें। PTFE-आधारित सीटों और प्रबलित PTFE वेरिएंट में अलग-अलग यांत्रिक और थर्मल विशेषताएं होती हैं। प्रत्येक अनुप्रयोग के लिए रासायनिक अनुकूलता और निर्माता की स्वीकार्य सेवा सीमा की पुष्टि की जानी चाहिए।

4. कनेक्शन मानक की जाँच करें

निर्दिष्ट कनेक्शन प्रकार, आयाम और लागू मानक सत्यापित करें। बट-वेल्ड स्थापनाओं के लिए, अंतिम तैयारी और आयामी चित्रों की समीक्षा करें। उचित रूप से इंजीनियर की गई पाइपिंग व्यवस्था के बिना थ्रेडेड और वेल्डेड कनेक्शन विनिमेय नहीं हैं।

5. मैनुअल या स्वचालित संचालन पर निर्णय लें

कभी-कभी मार्ग परिवर्तन के लिए एक मैनुअल हैंडल पर्याप्त हो सकता है। जहां बार-बार स्विचिंग या रिमोट कंट्रोल की आवश्यकता होती है, वहां पूछें कि क्या संगत वायवीय या इलेक्ट्रिक एक्चुएटर उपलब्ध है। बिजली या वायु-आपूर्ति विफलता के दौरान ऑपरेटिंग टॉर्क, आवश्यक यात्रा, स्थिति प्रतिक्रिया और वांछित प्रतिक्रिया की पुष्टि करें।

6. निरीक्षण और दस्तावेज़ीकरण आवश्यकताओं का मूल्यांकन करें

महत्वपूर्ण सेवाओं के लिए, सामग्री पहचान, दबाव-परीक्षण दस्तावेज़ीकरण, आयामी निरीक्षण, पता लगाने की क्षमता और किसी भी परियोजना-विशिष्ट स्वीकृति आवश्यकताओं को स्पष्ट करें। ये रिकॉर्ड क्रय टीमों और इंजीनियरों को यह सत्यापित करने में मदद करते हैं कि आपूर्ति किया गया वाल्व अनुमोदित विनिर्देश से मेल खाता है।

समीक्षा हेतु तकनीकी विशिष्टताएँ

शांगताई की प्रकाशित उत्पाद जानकारी तीन-टुकड़े वाली बॉडी और विस्तारित बट-वेल्ड सिरों के साथ एल-पोर्ट थ्री-वे बॉल वाल्व के मूल्यांकन के लिए एक उपयोगी प्रारंभिक बिंदु प्रदान करती है। नीचे सूचीबद्ध मूल्य संदर्भित उत्पाद कॉन्फ़िगरेशन का वर्णन करते हैं और खरीद से पहले उद्धरण और वर्तमान अनुमोदित डेटाशीट के विरुद्ध इसकी पुष्टि की जानी चाहिए।

ये आंकड़े सभी एल-पोर्ट वाल्वों के लिए सार्वभौमिक रेटिंग नहीं हैं। उत्पाद पृष्ठ वैकल्पिक सामग्रियों और सीलिंग कॉन्फ़िगरेशन पर भी चर्चा करता है। खरीदारों को अपने ऑर्डर के लिए नवीनतम तकनीकी ड्राइंग और दबाव-तापमान लिफाफे, कनेक्शन विवरण और सामग्री संरचना की लिखित पुष्टि का अनुरोध करना चाहिए।

स्थापना और रखरखाव सिफ़ारिशें

सही स्थापना और नियोजित रखरखाव वाल्व के प्रदर्शन को बनाए रखने और टाले जा सकने वाले डाउनटाइम को कम करने में मदद करता है। निम्नलिखित प्रथाएँ इंजीनियरिंग, कमीशनिंग और रखरखाव टीमों के लिए उपयोगी हैं।

• स्थापना से पहले निरीक्षण करें:क्षति या संदूषण के लिए वाल्व बॉडी, वेल्ड सिरों, संचालन तंत्र और सुरक्षात्मक पैकेजिंग की जाँच करें।
• प्रवाह दिशा सत्यापित करें:वाल्व को जोड़ने से पहले अनुमोदित पाइपिंग आरेख के साथ वास्तविक पोर्ट व्यवस्था की तुलना करें।
• उपयुक्त वेल्डिंग प्रक्रियाओं का उपयोग करें:बट-वेल्ड डिज़ाइन के लिए, योग्य प्रक्रियाओं का पालन करें और निर्माता के निर्देशों के अनुसार ताप इनपुट को नियंत्रित करें।
• संचालन अनुक्रम का परीक्षण करें:जहां सुरक्षित और उपयुक्त हो, प्रक्रिया माध्यम शुरू करने से पहले हैंडल की स्थिति और प्रवाह-पथ संकेतों को सत्यापित करें।
• असुरक्षित रखरखाव रोकें:वाल्व को अलग करें, दबाव कम करें, खतरनाक सामग्री निकालें, और अलग करने से पहले साइट की तालाबंदी और सुरक्षा प्रक्रियाओं का पालन करें।
• सीटों और सीलों का निरीक्षण करें:सेवा के लिए उपयुक्त अंतराल पर टूट-फूट, रासायनिक क्षति, रिसाव और संचालन संबंधी कठिनाइयों की जाँच करें।
• तकनीकी रिकॉर्ड रखें:दस्तावेज़ निरीक्षण, प्रतिस्थापन, परीक्षण परिणाम, और परिचालन स्थितियों में कोई भी परिवर्तन।

बॉल वाल्व आम तौर पर ऑन-ऑफ सर्विस और फ्लो रूटिंग के लिए होते हैं, निरंतर थ्रॉटलिंग के लिए नहीं जब तक कि निर्माता विशेष रूप से उस कर्तव्य को मंजूरी नहीं देता है। अनुपयुक्त आंशिक रूप से खुली स्थिति में वाल्व का संचालन करने से कुछ शर्तों के तहत अशांति, क्षरण या सीट क्षति बढ़ सकती है।

अक्सर पूछे जाने वाले प्रश्नों

1. थ्री वे बॉल वाल्व एल पोर्ट का मुख्य कार्य क्या है?

इसका प्राथमिक कार्य चयनित पाइपलाइन शाखाओं के बीच द्रव को पुनर्निर्देशित करना है। गेंद के अंदर एल-आकार का मार्ग वाल्व के अभिविन्यास के अनुसार निर्दिष्ट बंदरगाहों को जोड़ता है। सटीक संचालन अनुक्रम और अलगाव क्षमता की पुष्टि के लिए अनुमोदित प्रवाह आरेख से परामर्श लिया जाना चाहिए।

2. एल-पोर्ट और टी-पोर्ट बॉल वाल्व के बीच क्या अंतर है?

एल-पोर्ट डिज़ाइन का उपयोग मुख्य रूप से चयनित पोर्ट के बीच प्रवाह स्विचिंग या डायवर्जन के लिए किया जाता है। एक टी-पोर्ट डिज़ाइन अतिरिक्त कनेक्शन पैटर्न प्रदान करता है और सभी तीन पोर्ट को एक साथ संचार करने की अनुमति दे सकता है। सही विकल्प आवश्यक प्रक्रिया फ़ंक्शन और निर्माता के पोर्ट कॉन्फ़िगरेशन पर निर्भर करता है।

3. क्या एल-पोर्ट थ्री-वे बॉल वाल्व प्रवाह को पूरी तरह से बंद कर सकता है?

कुछ एल-पोर्ट डिज़ाइन में सभी-पोर्ट-बंद स्थिति शामिल होती है, जबकि अन्य में अलग-अलग परिचालन व्यवस्था होती है। विशिष्ट वाल्व के प्रवाह आरेख और सीलिंग विनिर्देशों से पूर्ण अलगाव की पुष्टि की जानी चाहिए। जहां अलगाव सुरक्षा-महत्वपूर्ण है, आवश्यक रिसाव प्रदर्शन को सत्यापित करें और क्या अतिरिक्त अलगाव उपकरण आवश्यक है।

4. एल-पोर्ट बॉल वाल्व के लिए कौन सी सामग्री उपयुक्त हैं?

सामग्री का चयन द्रव, संक्षारण जोखिम, दबाव, तापमान और सफाई आवश्यकताओं पर निर्भर करता है। 304 या 316 जैसे स्टेनलेस स्टील ग्रेड कई अनुप्रयोगों के लिए उपयुक्त हो सकते हैं, जबकि पीटीएफई-आधारित या प्रबलित सीटें कुछ सेवाओं के लिए उपयुक्त हो सकती हैं। संगतता के लिए संपूर्ण गीली-सामग्री संयोजन की जाँच की जानी चाहिए।

5. कोटेशन का अनुरोध करने के लिए किस जानकारी की आवश्यकता है?

नाममात्र वाल्व आकार, आवश्यक पोर्ट व्यवस्था, कनेक्शन प्रकार, दबाव और तापमान की स्थिति, प्रक्रिया माध्यम, पसंदीदा सामग्री, मात्रा और संचालन विधि प्रदान करें। पाइपलाइन चित्र, आवश्यक प्रवाह अनुक्रम और परियोजना-विशिष्ट निरीक्षण आवश्यकताएं आपूर्तिकर्ता को उपयुक्त कॉन्फ़िगरेशन की पुष्टि करने में मदद कर सकती हैं।

6. विस्तारित बट-वेल्ड सिरों वाले तीन-टुकड़े वाले वाल्व पर विचार क्यों करें?

निर्माता की रखरखाव प्रक्रिया के अधीन, एक तीन-टुकड़ा निर्माण सेवा योग्य आंतरिक घटकों तक पहुंच को सरल बना सकता है। विस्तारित बट-वेल्ड सिरे वेल्डिंग के लिए अतिरिक्त निकासी प्रदान कर सकते हैं और कुछ इंसुलेटेड या दफन पाइपिंग व्यवस्था के अनुरूप हो सकते हैं। ऑर्डर देने से पहले आयाम और स्थापना विधि की जांच की जानी चाहिए।

निष्कर्ष: सही प्रवाह नियंत्रण निर्णय लेना

एल-पोर्ट मार्ग के साथ एक तीन-तरफ़ा बॉल वाल्व निर्दिष्ट पाइपलाइन शाखाओं के बीच तरल पदार्थ स्विच करने के लिए एक व्यावहारिक समाधान प्रदान कर सकता है। इसकी प्रभावशीलता सही पोर्ट व्यवस्था का चयन करने, दबाव और तापमान सीमा की पुष्टि करने, संगत सामग्री चुनने और यह सुनिश्चित करने पर निर्भर करती है कि वाल्व की परिचालन स्थिति प्रक्रिया आवश्यकताओं से मेल खाती है। थ्री-पीस बॉडी और विस्तारित बट-वेल्ड सिरे जैसे निर्माण विवरण भी स्थापना योजना और दीर्घकालिक रखरखाव को प्रभावित कर सकते हैं।

शांगताई औद्योगिक वाल्व चयन का समर्थन करने के लिए उत्पाद जानकारी और कॉन्फ़िगरेशन विकल्प प्रदान करता है। यदि आप एल-पोर्ट डिज़ाइन की तुलना कर रहे हैं, एक नई पाइपिंग प्रणाली की योजना बना रहे हैं, या मौजूदा वाल्व को बदल रहे हैं, तो थ्री वे बॉल वाल्व एल पोर्ट विनिर्देशों की समीक्षा करें और ऑर्डर देने से पहले अपनी ऑपरेटिंग आवश्यकताओं को तैयार करें। अपने आवेदन पर चर्चा करने, तकनीकी विवरण की पुष्टि करने और उपयुक्त कोटेशन का अनुरोध करने के लिए हमारी टीम से संपर्क करें। कृपयाहमसे संपर्क करेंआज आपकी औद्योगिक प्रवाह-नियंत्रण आवश्यकताओं के अनुरूप वाल्व समाधानों का पता लगाने के लिए।
