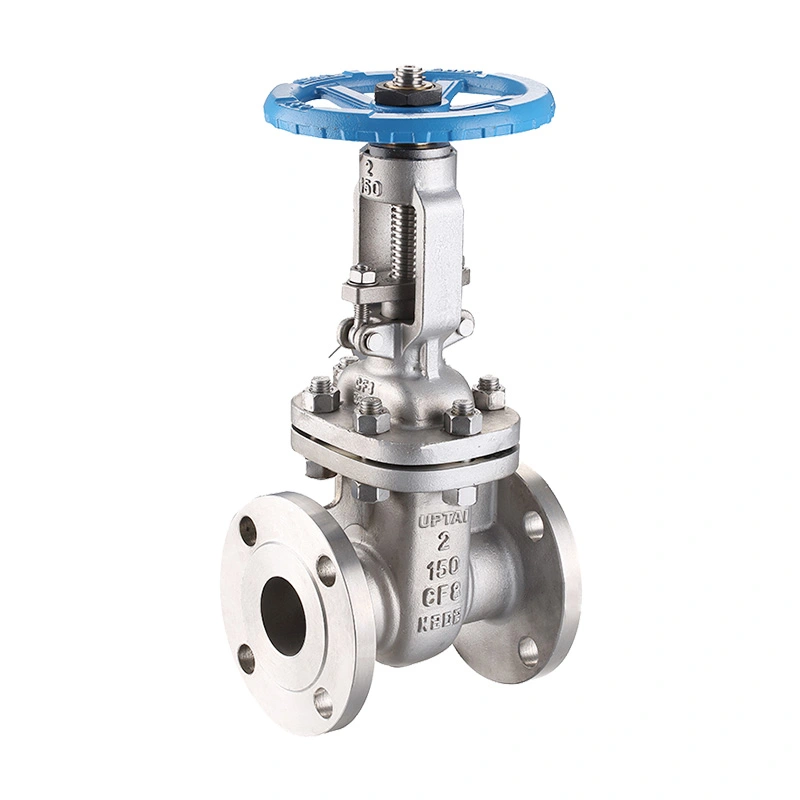

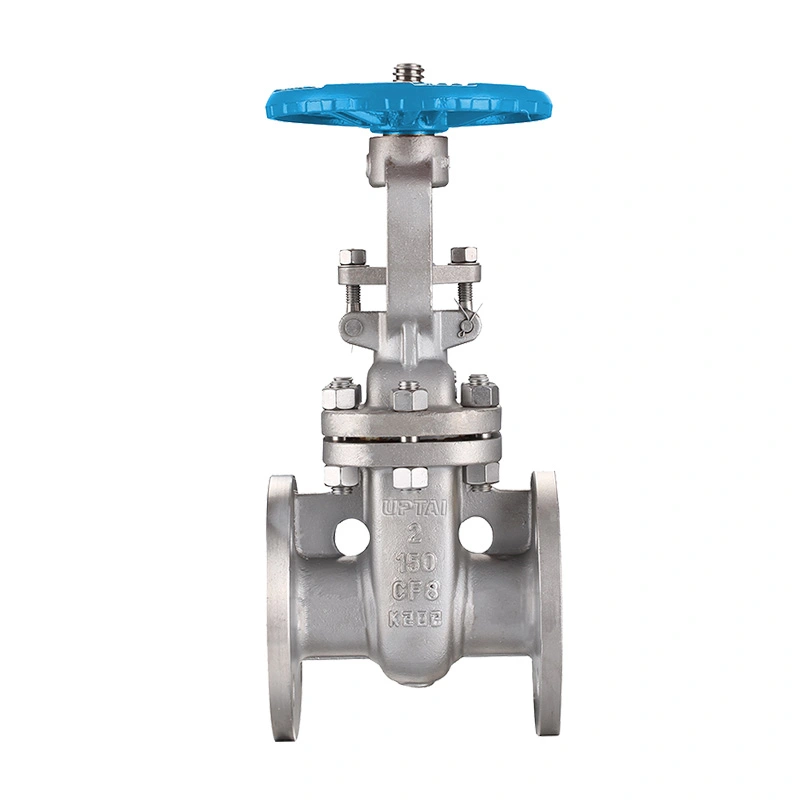

एएनएसआई 150एलबी स्टेनलेस स्टील गेट वाल्व

ANSI 150LB स्टेनलेस स्टील गेट वाल्व को पाइपलाइन अलगाव के लिए कॉन्फ़िगर किया गया है जहां एक पूर्ण-बोर प्रवाह पथ और एक स्टेनलेस स्टील वाल्व बॉडी की आवश्यकता होती है। मार्ग को खोलने या बंद करने के लिए गेट लंबवत रूप से चलता है, जिससे यह वाल्व उन अनुप्रयोगों के लिए उपयुक्त हो जाता है जिन्हें सामान्य रूप से निरंतर थ्रॉटलिंग के बजाय पूरी तरह से खुली या पूरी तरह से बंद सेवा की आवश्यकता होती है। सूचीबद्ध कॉन्फ़िगरेशन एनपीएस 2" से 48" को कवर करता है और वाल्व आकार के अनुसार हैंडव्हील या गियर ऑपरेशन का उपयोग करता है।

शांगताई वानजाउ, झेजियांग, चीन में औद्योगिक वाल्व बनाती है। वाल्व उत्पादन में सामग्री की तैयारी, मशीनिंग, घटक संयोजन, दबाव परीक्षण, निरीक्षण, अंकन और अंतिम पैकेजिंग शामिल है। उत्पाद कॉन्फ़िगरेशन की पुष्टि पाइपलाइन आकार, दबाव वर्ग, ऑपरेटिंग माध्यम, तापमान, सामग्री आवश्यकताओं, कनेक्शन मानक और लागू परियोजना विनिर्देशों के अनुसार की जा सकती है।

मुख्य आयाम

गेट वाल्व निर्माण और संचालन सिद्धांत

वाल्व एक गेट-प्रकार के क्लोजर तत्व का उपयोग करता है जो पाइपलाइन प्रवाह दिशा के लंबवत यात्रा करता है। जब गेट पूरी तरह से ऊपर उठा दिया जाता है, तो प्रवाह मार्ग खुल जाता है; जब गेट नीचे किया जाता है, तो मार्ग बंद हो जाता है। यह स्ट्रेट-थ्रू व्यवस्था आमतौर पर पाइपलाइन अलगाव के लिए चुनी जाती है जहां पूरी तरह से खुली स्थिति में कम दबाव का नुकसान महत्वपूर्ण होता है।

गेट वाल्व आम तौर पर नियमित थ्रॉटलिंग के बजाय अलगाव के लिए होते हैं। वाल्व को पूरी तरह से खुला या पूरी तरह से बंद रखने से गेट और बैठने की सतहों पर अनावश्यक घिसाव को कम करने में मदद मिलती है। यदि प्रवाह विनियमन की आवश्यकता है, तो वाल्व प्रकार और परिचालन स्थितियों का अलग से मूल्यांकन किया जाना चाहिए।

स्टेनलेस स्टील बॉडी और डिस्क

सूचीबद्ध बॉडी और डिस्क सामग्री ASTM A351 CF8 / CF8M हैं। इन स्टेनलेस स्टील ग्रेडों को औद्योगिक सेवाओं के लिए चुना जा सकता है जहां संक्षारण प्रतिरोध और सामग्री अनुकूलता महत्वपूर्ण विचार हैं। वास्तविक सामग्री को प्रक्रिया माध्यम, तापमान, दबाव और परियोजना विनिर्देश से मेल खाना चाहिए।

F304/F316 स्टेम

स्टेम को एएसटीएम ए182 एफ304/एफ316 के रूप में निर्दिष्ट किया गया है। स्टेम ऑपरेटिंग बल को हैंडव्हील या गियर ऑपरेटर से गेट तक स्थानांतरित करता है। स्टेम सामग्री के चयन पर वाल्व बॉडी, डिस्क, सीट, पैकिंग और प्रक्रिया माध्यम के साथ विचार किया जाना चाहिए।

सैटेलाइट 6 सीट कॉन्फ़िगरेशन

सूचीबद्ध सीट कॉन्फ़िगरेशन में एएसटीएम ए182 एफ304 / एएसटीएम ए351 सीएफ8एम + स्टेलाइट 6 शामिल है। स्टेलाइट 6 हार्ड-फेसिंग का उपयोग लागू बैठने की सतहों पर किया जाता है जहां पहनने के प्रतिरोध और बार-बार बैठने के संपर्क की आवश्यकता होती है। वाल्व आकार और ऑर्डर किए गए कॉन्फ़िगरेशन के अनुसार सटीक सीट व्यवस्था की पुष्टि की जानी चाहिए।

कक्षा 150 दबाव और निकला हुआ किनारा कनेक्शन

क्लास 150 पदनाम लागू एएसएमई दबाव-तापमान रेटिंग प्रणाली के तहत वाल्व दबाव वर्ग की पहचान करता है। इसे निश्चित 150 पीएसआई कार्य दबाव के रूप में नहीं समझा जाना चाहिए। सूचीबद्ध अधिकतम कामकाजी दबाव 285 पीएसआई है, जबकि एक विशिष्ट वाल्व के लिए स्वीकार्य दबाव सामग्री, आकार, तापमान और लागू दबाव-तापमान रेटिंग पर निर्भर करता है।

वाल्व आरएफ-संगत फ़्लैंज्ड सिरों का उपयोग करता है। एनपीएस 2" से 24" के लिए सूचीबद्ध कनेक्शन मानक एएसएमई बी16.5 है, जबकि एनपीएस 26" और उससे ऊपर एएसएमई बी16.47 श्रृंखला ए के साथ निर्दिष्ट हैं। स्थापना से पहले पाइपलाइन निकला हुआ किनारा आयाम, दबाव वर्ग, गैसकेट चयन, बोल्ट व्यवस्था और चेहरे की स्थिति की जांच की जानी चाहिए।

वाल्व संचालन और आकार चयन

संचालन विधि वाल्व के आकार के अनुसार बदलती रहती है। सूचीबद्ध कॉन्फ़िगरेशन 2" से 16" तक के वाल्वों के लिए एक हैंडव्हील और 18" और बड़े आकार के लिए एक गियर ऑपरेटर का उपयोग करता है। बड़े वाल्वों को आम तौर पर अधिक ऑपरेटिंग टॉर्क की आवश्यकता होती है, जिससे बड़े व्यास वाले पाइपलाइन वाल्वों के मैन्युअल संचालन के लिए गियर तंत्र उपयुक्त हो जाता है।

हैंडव्हील ऑपरेशन

हैंडव्हील ऑपरेशन निर्दिष्ट 2" से 16" वाल्व आकारों के लिए प्रत्यक्ष स्थानीय नियंत्रण प्रदान करता है। ऑपरेटर को वाल्व के खुलने और बंद होने की दिशा के अनुसार हैंडव्हील को घुमाना चाहिए और असामान्य प्रतिरोध पर काबू पाने के लिए अत्यधिक बाहरी बल का उपयोग नहीं करना चाहिए।

गियर ऑपरेटर

18" और उससे ऊपर के वाल्व गियर ऑपरेटरों के साथ निर्दिष्ट किए जाते हैं। गियरबॉक्स बड़े वाल्वों को खोलने और बंद करने के लिए यांत्रिक लाभ प्रदान करता है और यह उपयोगी हो सकता है जहां सीधे हैंडव्हील ऑपरेशन के लिए अत्यधिक ऑपरेटिंग बल की आवश्यकता होगी।

एनएसीई सेवा संबंधी विचार

सूचीबद्ध कॉन्फ़िगरेशन NACE MR0175 / ISO 15156 का संदर्भ देता है। ये मानक तेल और गैस उत्पादन में हाइड्रोजन सल्फाइड युक्त विशिष्ट वातावरण के संपर्क में आने वाले उपकरणों के लिए सामग्री आवश्यकताओं से जुड़े हैं। एनएसीई प्रयोज्यता की पुष्टि केवल वाल्व मॉडल से ग्रहण करने के बजाय वास्तविक सेवा वातावरण, सामग्री आवश्यकताओं, दबाव, तापमान और परियोजना विनिर्देश के आधार पर की जानी चाहिए।

खट्टा-सेवा अनुप्रयोगों के लिए, सामग्री का चयन और कठोरता की आवश्यकताएं महत्वपूर्ण हो सकती हैं। इसलिए दबाव युक्त सामग्री, ट्रिम, सीटें, स्टेम और अन्य गीले घटकों सहित संपूर्ण वाल्व कॉन्फ़िगरेशन की समीक्षा ऑर्डर देने से पहले लागू परियोजना आवश्यकताओं के अनुसार की जानी चाहिए।

लागू उद्योग

तेल और गैस प्रणाली

अपस्ट्रीम, मिडस्ट्रीम, रिफाइनिंग और पेट्रोकेमिकल अनुप्रयोगों में पाइपलाइन अलगाव के लिए उपयोग किया जाता है जहां चयनित स्टेनलेस स्टील सामग्री और दबाव वर्ग सेवा शर्तों के अनुकूल हैं।

रासायनिक प्रसंस्करण

संगत रासायनिक और प्रक्रिया तरल पदार्थ के अलगाव के लिए उपयुक्त। बॉडी, डिस्क, स्टेम, सीट और अन्य सामग्री चयन की रासायनिक संरचना, एकाग्रता, ऑपरेटिंग तापमान और दबाव के आधार पर जांच की जानी चाहिए।

जल और अपशिष्ट जल

चयनित जल वितरण, उपचार, उपयोगिता और प्रक्रिया-जल पाइपलाइनों पर लागू जहां एक फ़्लैंग्ड आइसोलेशन वाल्व की आवश्यकता होती है।

विद्युत एवं उपयोगिता प्रणालियाँ

निर्दिष्ट दबाव और तापमान सीमा के भीतर औद्योगिक उपयोगिता पाइपलाइनों, बिजली से संबंधित प्रणालियों, एचवीएसी सेवाओं और अन्य संगत तरल अनुप्रयोगों में अलगाव के लिए इस्तेमाल किया जा सकता है।

चयन संबंधी विचार

पाइपलाइन का आकार:ऑर्डर देने से पहले नाममात्र पाइप आकार और आवश्यक वाल्व आकार की पुष्टि करें। उपलब्ध स्थापना और संचालन स्थान के लिए बड़े-व्यास वाले वाल्वों की भी जाँच की जानी चाहिए।

दबाव वर्ग:पुष्टि करें कि कक्षा 150 और सूचीबद्ध अधिकतम कामकाजी दबाव ऑपरेटिंग तापमान पर वास्तविक पाइपलाइन दबाव के लिए उपयुक्त हैं।

मध्यम अनुकूलता:प्रक्रिया माध्यम के साथ स्टेनलेस स्टील बॉडी, डिस्क, स्टेम, सीट, पैकिंग और अन्य गीली सामग्री की संगतता की जांच करें।

कनेक्शन मानक:फ़्लैंज मानक, आरएफ फेसिंग, बोल्ट-होल व्यवस्था, गैस्केट प्रकार और पाइपलाइन चित्रों के विरुद्ध आमने-सामने की आवश्यकताओं को सत्यापित करें।

परिचालन विधि:पुष्टि करें कि वाल्व आकार, स्थापना स्थिति, उपलब्ध ऑपरेटिंग स्थान और आवश्यक ऑपरेटिंग टॉर्क के अनुसार हैंडव्हील या गियर ऑपरेशन की आवश्यकता है या नहीं।

खट्टा-सेवा आवश्यकताएँ:यदि वाल्व खट्टी गैस या अन्य एच के लिए अभिप्रेत है₂एस-युक्त सेवा, सामग्री और विनिर्माण पुष्टि के लिए लागू एनएसीई या परियोजना विनिर्देश प्रदान करती है।

स्थापना एवं रखरखाव

स्थापना से पहले, परिवहन क्षति के लिए वाल्व, निकला हुआ किनारा चेहरे, सीलिंग सतहों और सुरक्षात्मक कवर का निरीक्षण करें। पाइपलाइन को ठीक से संरेखित किया जाना चाहिए ताकि बाहरी पाइप लोड अनावश्यक रूप से स्थानांतरित न हो

अक्सर पूछे जाने वाले प्रश्न

Q1: पाइपलाइन अलगाव में गेट वाल्व बॉल वाल्व से कैसे भिन्न होता है?

एक गेट वाल्व पाइपलाइन को खोलने या बंद करने के लिए एक रैखिक-चलती गेट का उपयोग करता है, जबकि एक बॉल वाल्व एक घूर्णन गेंद का उपयोग करता है। गेट वाल्व आमतौर पर बड़ी पाइपलाइन अलगाव के लिए चुने जाते हैं जहां सीधे प्रवाह पथ और पूरी तरह से खुली स्थिति में अपेक्षाकृत कम प्रवाह प्रतिरोध की आवश्यकता होती है।

Q2: यदि गेट वाल्व को संचालित करना मुश्किल हो तो क्या जाँच की जानी चाहिए?

जांचें कि क्या पाइपलाइन ठीक से संरेखित है, क्या स्टेम और ऑपरेटिंग तंत्र निर्दिष्ट के अनुसार साफ और चिकनाई वाले हैं, और क्या अत्यधिक दबाव या जमाव गेट की गति को प्रभावित कर रहे हैं। यदि असामान्य प्रतिरोध बना रहता है, तो वाल्व को अतिरिक्त बाहरी उत्तोलन के साथ मजबूर करने के बजाय अलग किया जाना चाहिए और निरीक्षण किया जाना चाहिए।

Q3: स्थापना से पहले स्टेनलेस स्टील गेट वाल्व को कैसे संग्रहित किया जाना चाहिए?

वाल्व को फ्लैंज प्रोटेक्टर्स के साथ साफ और सूखे स्थान पर संग्रहित किया जाना चाहिए। आंतरिक सीलिंग सतहों के संक्षारक पदार्थों, अत्यधिक नमी, प्रभाव और संदूषण के संपर्क से बचें। भंडारण और रख-रखाव के दौरान बड़े वाल्वों को भी उचित रूप से सहारा दिया जाना चाहिए।

Q4: गेट वाल्व स्थापित होने के बाद रिसाव का क्या कारण हो सकता है?

संभावित कारणों में क्षतिग्रस्त सीलिंग सतहें, अनुपयुक्त गैसकेट स्थापना, वाल्व के अंदर विदेशी सामग्री, गलत समापन संचालन, या पाइपलाइन संरेखण समस्याएं शामिल हैं। सिस्टम को सुरक्षित रूप से अलग करने के बाद निरीक्षण और दबाव परीक्षण के माध्यम से वास्तविक कारण निर्धारित किया जाना चाहिए।

Q5: क्या पाइपलाइन ड्राइंग के अनुसार ANSI 150LB स्टेनलेस स्टील गेट वाल्व की आपूर्ति की जा सकती है?

हाँ। वाल्व का आकार, आमने-सामने के आयाम, निकला हुआ किनारा व्यवस्था, संचालन की स्थिति, सामग्री विन्यास और अन्य कनेक्शन आवश्यकताओं की समीक्षा उत्पादन से पहले पाइपलाइन ड्राइंग के आधार पर की जा सकती है। यह प्रतिस्थापन वाल्वों और निश्चित स्थापना आयामों वाली परियोजनाओं के लिए विशेष रूप से उपयोगी है।

Q6: क्या वाल्व का उपयोग मौजूदा गेट वाल्व के प्रतिस्थापन के रूप में किया जा सकता है?

हां, बशर्ते प्रतिस्थापन वाल्व आवश्यक आकार, दबाव वर्ग, आमने-सामने आयाम, निकला हुआ किनारा कनेक्शन, सामग्री विनिर्देश, संचालन विधि और स्थापना स्थान से मेल खाता हो। मौजूदा वाल्व चित्र, नेमप्लेट जानकारी, या आयामी डेटा का उपयोग कॉन्फ़िगरेशन पुष्टिकरण के लिए किया जा सकता है।

Q7: वाल्व की सेवा जीवन को कैसे बनाए रखा जा सकता है?

वाल्व को उसके निर्दिष्ट दबाव और तापमान सीमा के भीतर संचालित करें, अनावश्यक बार-बार साइकिल चलाने से बचें, स्टेम और ऑपरेटिंग तंत्र को उपयुक्त स्थिति में रखें, और पाइपलाइन रखरखाव कार्यक्रम के अनुसार समय-समय पर वाल्व का निरीक्षण करें। किसी भी असामान्य रिसाव या परिचालन प्रतिरोध की तुरंत जांच की जानी चाहिए।

Q8: ऑर्डर देने से पहले कौन सी तकनीकी जानकारी की पुष्टि की जानी चाहिए?

मुख्य जानकारी में नाममात्र आकार, दबाव वर्ग, अंतिम कनेक्शन, आमने-सामने आयाम, बॉडी और ट्रिम सामग्री, सीट कॉन्फ़िगरेशन, संचालन विधि, सेवा माध्यम, दबाव, तापमान, लागू मानक और कोई विशेष निरीक्षण या दस्तावेज़ीकरण आवश्यकताएं शामिल हैं।
