औद्योगिक प्रणालियों में सटीक प्रवाह नियंत्रण के लिए ग्लोब वाल्व निर्माता

शांगटाई ग्लोब वाल्व उन अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जिनके लिए औद्योगिक पाइपिंग सिस्टम में नियंत्रित प्रवाह विनियमन, थ्रॉटलिंग और भरोसेमंद शट-ऑफ की आवश्यकता होती है। सीट के खिलाफ डिस्क की रैखिक गति वाल्व खोलने को उत्तरोत्तर समायोजित करने की अनुमति देती है, जिससे यह वाल्व प्रकार उन प्रणालियों के लिए उपयुक्त हो जाता है जहां न्यूनतम संभव दबाव हानि को बनाए रखने की तुलना में प्रवाह नियंत्रण अधिक महत्वपूर्ण है।

शांगताई भाप, पानी, तेल, गैस, रासायनिक प्रसंस्करण, पेट्रोकेमिकल, बिजली उत्पादन और सामान्य औद्योगिक सेवाओं के लिए कार्बन स्टील और स्टेनलेस स्टील में कास्ट और फोर्ज्ड ग्लोब वाल्व कॉन्फ़िगरेशन की आपूर्ति करती है। वाल्व निर्माण, दबाव रेटिंग, अंत कनेक्शन, ट्रिम और संचालन विधि का चयन माध्यम और परिचालन स्थितियों के अनुसार किया जा सकता है।

विभिन्न पाइपिंग लेआउट के लिए ग्लोब वाल्व पैटर्न

वाल्व बॉडी पैटर्न प्रवाह दिशा, दबाव हानि, स्थापना स्थान और रखरखाव पहुंच को प्रभावित करता है। शांगताई पाइपलाइन व्यवस्था और सेवा आवश्यकताओं के अनुसार विभिन्न ग्लोब वाल्व पैटर्न प्रदान कर सकता है।

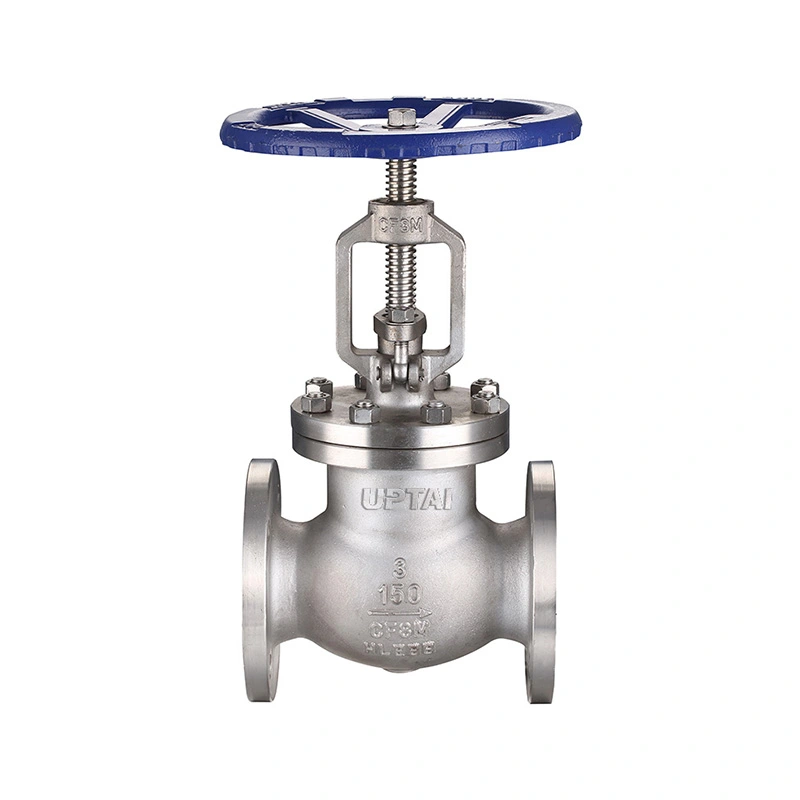

कास्ट और फोर्ज्ड ग्लोब वाल्व निर्माण

शांगताई विभिन्न औद्योगिक सेवा आवश्यकताओं के लिए कास्ट और फोर्ज्ड दोनों निर्माण प्रदान करता है। उपयुक्त विनिर्माण विधि वाल्व आकार, दबाव वर्ग, सामग्री, यांत्रिक आवश्यकताओं और परियोजना विनिर्देशों पर निर्भर करती है।

सामग्री का चयन कार्य माध्यम, तापमान, दबाव, संक्षारण स्थितियों और लागू परियोजना मानकों पर आधारित होना चाहिए। विभिन्न प्रक्रिया और उपयोगिता सेवाओं के लिए कार्बन स्टील और स्टेनलेस स्टील कॉन्फ़िगरेशन का चयन किया जा सकता है।

सामग्री और ट्रिम चयन

वाल्व बॉडी सामग्री चयन प्रक्रिया का केवल एक हिस्सा है। सीट, डिस्क, स्टेम और अन्य गीले या दबाव युक्त घटकों पर भी मध्यम और ऑपरेटिंग वातावरण के अनुसार विचार किया जाना चाहिए।

प्रवाह विनियमन और दबाव ड्रॉप संबंधी विचार

ग्लोब वाल्व आमतौर पर तब चुने जाते हैं जब पाइपलाइन को एक साधारण आइसोलेशन वाल्व की तुलना में प्रवाह के अधिक नियंत्रित समायोजन की आवश्यकता होती है। मार्ग क्षेत्र को विनियमित करने और प्रवाह दर को प्रभावित करने के लिए डिस्क की स्थिति को धीरे-धीरे बदला जा सकता है।

हालाँकि, ग्लोब वाल्व का आंतरिक प्रवाह पथ आम तौर पर सीधे-थ्रू मार्ग वाले पूर्ण-बोर वाल्व की तुलना में अधिक दबाव हानि पैदा करता है। इस कारण से, वाल्व चयन को स्वीकार्य दबाव ड्रॉप और सिस्टम ऊर्जा आवश्यकताओं के साथ आवश्यक नियंत्रण फ़ंक्शन को संतुलित करना चाहिए।

मैनुअल और स्वचालित संचालन

वाल्व के आकार, परिचालन स्थितियों और नियंत्रण आवश्यकताओं के आधार पर, शांगताई ग्लोब वाल्व को मैन्युअल या स्वचालित संचालन के लिए कॉन्फ़िगर किया जा सकता है। मैनुअल हैंडव्हील ऑपरेशन उन अनुप्रयोगों के लिए उपयुक्त है जहां स्थानीय समायोजन पर्याप्त है, जबकि सक्रिय कॉन्फ़िगरेशन को स्वचालित प्रक्रिया नियंत्रण प्रणालियों में एकीकृत किया जा सकता है।

स्वचालित वाल्व आवश्यकताओं के लिए, एक्चुएटर चयन को ऑपरेटिंग टॉर्क या थ्रस्ट, वाल्व आकार, दबाव अंतर, नियंत्रण आवृत्ति, उपलब्ध बिजली या वायु आपूर्ति और पर्यावरणीय स्थितियों पर विचार करना चाहिए।

स्टीम, प्रक्रिया और उपयोगिता प्रणालियों में अनुप्रयोग

ग्लोब वाल्व का व्यापक रूप से औद्योगिक प्रणालियों में उपयोग किया जाता है जहां प्रवाह समायोजन, दबाव नियंत्रण, या भरोसेमंद शट-ऑफ की आवश्यकता होती है। उनके अनुप्रयोग शरीर सामग्री, दबाव रेटिंग, तापमान सीमा, ट्रिम और कनेक्शन कॉन्फ़िगरेशन के अनुसार भिन्न होते हैं।

अंतिम कनेक्शन और स्थापना आवश्यकताएँ

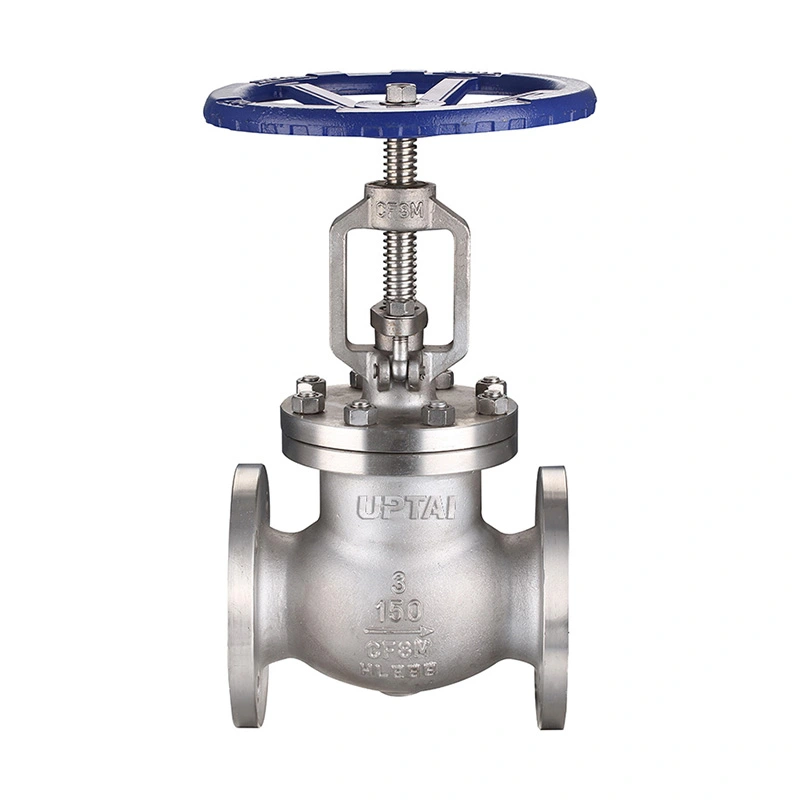

शांगताई अलग-अलग अंत कनेक्शन कॉन्फ़िगरेशन के साथ ग्लोब वाल्व की आपूर्ति कर सकता है, जिसमें फ़्लैंग्ड, बट-वेल्ड, सॉकेट-वेल्ड, थ्रेडेड और अन्य प्रोजेक्ट-निर्दिष्ट कनेक्शन शामिल हैं। चयनित कनेक्शन को पाइपलाइन मानक, दबाव वर्ग, आयाम और स्थापना विधि से मेल खाना चाहिए।

स्थापना से पहले, वाल्व टैग और आकार, दबाव रेटिंग, कनेक्शन आयाम, प्रवाह दिशा, गैसकेट संगतता, बोल्ट संरेखण, पाइपलाइन की सफाई और हैंडव्हील या एक्चुएटर संचालन के लिए उपलब्ध स्थान को सत्यापित करें।

अधिकांश ग्लोब वाल्व निकायों में प्रवाह-दिशा अंकन शामिल होता है। वाल्व को चिह्नित दिशा और लागू पाइपिंग ड्राइंग या प्रोजेक्ट विनिर्देशों के अनुसार स्थापित किया जाना चाहिए।

अन्य औद्योगिक वाल्व कॉन्फ़िगरेशन के लिए, यहां जाएंशांगटाई वाल्व उत्पाद श्रृंखलाउपलब्ध उत्पादों और अनुप्रयोगों की समीक्षा करना।

विनिर्माण, परीक्षण और गुणवत्ता नियंत्रण

शांगताई निर्दिष्ट वाल्व कॉन्फ़िगरेशन और परियोजना आवश्यकताओं के अनुसार विनिर्माण और निरीक्षण का प्रबंधन करता है। गुणवत्ता नियंत्रण में आयामी निरीक्षण, सामग्री की आवश्यकताएं, दबाव परीक्षण, सीलिंग प्रदर्शन, संचालन कार्य और अन्य लागू निरीक्षण आइटम शामिल हो सकते हैं।

शांगताई वाल्व आईएसओ 9001, सीई और ईएसी प्रमाणित हैं। चयनित उत्पादों को परियोजना द्वारा आवश्यक होने पर एपीआई 6डी और एपीआई 598 सहित लागू अंतरराष्ट्रीय मानकों के अनुसार निर्मित और परीक्षण भी किया जा सकता है।

ग्लोब वाल्व कैसे निर्दिष्ट करें

सटीक वाल्व चयन के लिए, यथासंभव अधिक परिचालन जानकारी प्रदान करें। मूल विनिर्देश में आम तौर पर नाममात्र आकार, दबाव वर्ग, कार्यशील माध्यम, ऑपरेटिंग तापमान, आवश्यक प्रवाह दर, स्वीकार्य दबाव ड्रॉप, अंत कनेक्शन, बॉडी सामग्री, ट्रिम आवश्यकताएं और संचालन विधि शामिल होती है।

प्रक्रिया अनुप्रयोगों के लिए, अतिरिक्त जानकारी जैसे अपस्ट्रीम और डाउनस्ट्रीम दबाव, सामान्य और अधिकतम प्रवाह दर, द्रव घनत्व या चिपचिपापन, शट-ऑफ आवश्यकताएं और नियंत्रण स्थितियां उचित वाल्व कॉन्फ़िगरेशन निर्धारित करने में मदद कर सकती हैं।
