कक्षा 150 जाली स्टेनलेस स्टील निकला हुआ ग्लोब वाल्व

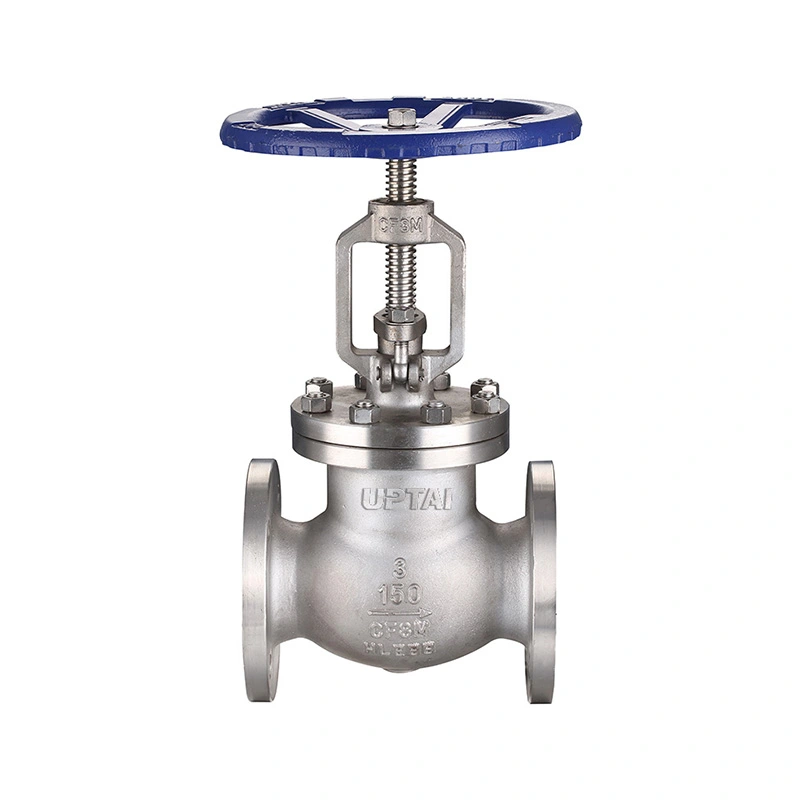

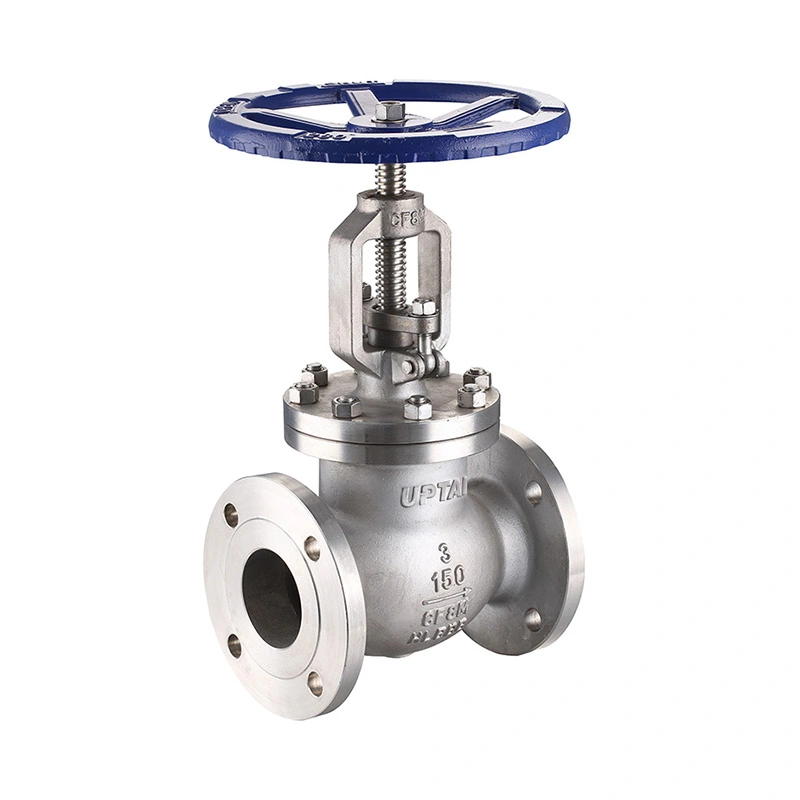

क्लास 150 फोर्ज्ड स्टेनलेस स्टील फ्लैंग्ड ग्लोब वाल्व औद्योगिक पाइपिंग और प्रक्रिया उपकरण के लिए एक फोर्ज्ड स्टेनलेस स्टील ग्लोब वाल्व है। यह शट-ऑफ और प्रवाह विनियमन के लिए आरएफ-संगत फ़्लैंग्ड सिरों और हैंडव्हील ऑपरेशन के साथ एक रैखिक-चलती डिस्क का उपयोग करता है। वाल्व F304 और F316 सामग्री विकल्पों के साथ 1/2" से 2" आकार में उपलब्ध है।

जाली बॉडी, डिस्क, स्टेम और सीट सामग्री का चयन कार्यशील माध्यम, दबाव और तापमान के अनुसार किया जा सकता है। वाल्व विनिर्देश में लागू सेवा शर्तों के लिए NACE MR0175 / ISO 15156 आवश्यकताएँ भी शामिल हैं।

मुख्य आयाम

निर्माण एवं सेवा शर्तें

वाल्व बॉडी ASTM A182 F304 या F316 जाली स्टेनलेस स्टील से बनी है। डिस्क वाल्व अक्ष के साथ चलती है और सीट के विपरीत बंद हो जाती है। हैंडव्हील को घुमाने से डिस्क की स्थिति बदल जाती है, जिससे शट-ऑफ या नियंत्रित प्रवाह समायोजन के लिए वाल्व का उपयोग किया जा सकता है।

जैसा कि विनिर्देश में सूचीबद्ध है, डिस्क एसटीएल#6 विकल्प के साथ एएसटीएम ए182 एफ304 या एएसटीएम ए182 एफ316 में उपलब्ध है। स्टेम और सीट F304 या F316 में उपलब्ध हैं। सामग्री के चयन में प्रक्रिया द्रव, एकाग्रता, ऑपरेटिंग तापमान और संक्षारण स्थितियों को ध्यान में रखा जाना चाहिए।

वाल्व को 285 पीएसआई के सूचीबद्ध अधिकतम कार्यशील दबाव के साथ सीएल150 रेटिंग दी गई है। निर्दिष्ट तापमान सीमा -29℃ + 425℃ है। ऑपरेटिंग तापमान पर लागू दबाव-तापमान रेटिंग के विरुद्ध वास्तविक स्वीकार्य दबाव की जांच की जानी चाहिए।

फ़्लैंग्ड कनेक्शन और अनुप्रयोग

क्लास 150 फोर्ज्ड स्टेनलेस स्टील फ्लैंग्ड ग्लोब वाल्व कनेक्शन मानक के लिए निर्दिष्ट एएसएमई बी16.5 के साथ आरएफ-संगत फ्लैंग्ड सिरों का उपयोग करता है। फ्लैंग्ड कनेक्शन वाल्व को एक मिलान पाइपलाइन फ्लैंज पर बोल्ट करने की अनुमति देता है और निरीक्षण या रखरखाव की आवश्यकता होने पर हटा दिया जाता है।

स्थापना से पहले, फ़्लैंज आकार, दबाव वर्ग, गैस्केट, बोल्टिंग और आमने-सामने आयाम की जांच करें। वाल्व कनेक्शन पर अत्यधिक यांत्रिक भार से बचने के लिए पाइपलाइन को सही ढंग से संरेखित किया जाना चाहिए।

वाल्व का उपयोग तेल और गैस, पेट्रोकेमिकल, रासायनिक प्रसंस्करण, औद्योगिक उपयोगिताओं और अन्य पाइपिंग प्रणालियों में किया जा सकता है जहां स्टेनलेस स्टील निर्माण और मैन्युअल प्रवाह नियंत्रण की आवश्यकता होती है। उपयुक्त मीडिया में निर्दिष्ट दबाव, तापमान और सामग्री सीमा के भीतर पानी, भाप, वायु, तेल और संगत प्रक्रिया तरल पदार्थ शामिल हो सकते हैं।

आंतरिक प्रवाह पथ के कारण ग्लोब वाल्व में सामान्यतः स्ट्रेट-थ्रू आइसोलेशन वाल्व की तुलना में अधिक दबाव होता है। जहां वाल्व का उपयोग निरंतर प्रवाह विनियमन के लिए किया जाएगा, आकार देने के दौरान आवश्यक प्रवाह दर, दबाव ड्रॉप और ऑपरेटिंग आवृत्ति पर विचार किया जाना चाहिए।

चयन, परीक्षण और अक्सर पूछे जाने वाले प्रश्न

ऑर्डर करते समय, वाल्व का आकार, दबाव वर्ग, निकला हुआ किनारा मानक, मध्यम, ऑपरेटिंग दबाव, तापमान, बॉडी और ट्रिम सामग्री, मात्रा और कोई विशेष निरीक्षण या दस्तावेज़ीकरण आवश्यकताएं प्रदान करें। प्रतिस्थापन अनुप्रयोगों के लिए, कॉन्फ़िगरेशन पुष्टिकरण के लिए मौजूदा वाल्व चित्र, नेमप्लेट जानकारी या आमने-सामने आयाम का उपयोग किया जा सकता है।

विनिर्देश डिजाइन और विनिर्माण के लिए एपीआई 602, आमने-सामने आयामों के लिए एएसएमई बी16.10, दबाव-तापमान रेटिंग के लिए एएसएमई बी16.34 और परीक्षण और निरीक्षण के लिए एपीआई 598 सूचीबद्ध करता है। निरीक्षण में लागू आवश्यकताओं के अनुसार सामग्री सत्यापन, आयामी जांच, शेल परीक्षण, सीट रिसाव परीक्षण और अंतिम परिचालन निरीक्षण शामिल हो सकते हैं।

शांगताई वानजाउ, झेजियांग, चीन में औद्योगिक वाल्व बनाती है। उत्पादन में मशीनिंग, असेंबली, परीक्षण और निरीक्षण शामिल है, ऑर्डर आवश्यकताओं के अनुसार उत्पाद दस्तावेज उपलब्ध हैं।

1. जाली स्टेनलेस स्टील ग्लोब वाल्व का उपयोग किसके लिए किया जाता है?

जाली स्टेनलेस स्टील ग्लोब वाल्व का उपयोग मैन्युअल शट-ऑफ और प्रवाह विनियमन के लिए किया जाता है। डिस्क की रैखिक गति आवश्यक प्रवाह स्थितियों के अनुसार उद्घाटन को समायोजित करने की अनुमति देती है।

2. ग्लोब वाल्व और गेट वाल्व के बीच क्या अंतर है?

ग्लोब वाल्व एक डिस्क का उपयोग करता है जो सीट की ओर बढ़ती है और शट-ऑफ और प्रवाह विनियमन दोनों के लिए उपयुक्त है। गेट वाल्व एक गेट का उपयोग करता है जो लंबवत चलता है और आम तौर पर पूरी तरह से खुला या पूरी तरह से बंद होने पर अलगाव सेवा के लिए उपयोग किया जाता है।

3. क्या F304 और F316 सामग्री का चयन किया जा सकता है?

हाँ। विनिर्देश में बॉडी, स्टेम और सीट के लिए एएसटीएम ए182 एफ304 और एफ316 विकल्प सूचीबद्ध हैं। उपयुक्त सामग्री का चयन माध्यम, तापमान और संक्षारण स्थितियों के अनुसार किया जाना चाहिए।

4. वाल्व चयन के लिए कौन सी जानकारी आवश्यक है?

मुख्य जानकारी में वाल्व का आकार, दबाव वर्ग, निकला हुआ किनारा मानक, माध्यम, ऑपरेटिंग दबाव, तापमान, सामग्री आवश्यकताएं और कोई एनएसीई या निरीक्षण आवश्यकताएं शामिल हैं। प्रतिस्थापन वाल्व की पुष्टि के लिए मौजूदा चित्र भी प्रदान किए जा सकते हैं।

5. क्या अन्य सामग्री की आपूर्ति की जा सकती है?

हाँ। अन्य सामग्रियां अनुरोध पर उपलब्ध हैं। आवश्यक सामग्री संयोजन की पुष्टि सेवा माध्यम, परिचालन स्थितियों और लागू परियोजना विनिर्देशों के अनुसार की जानी चाहिए।

6. फ़्लैंज्ड कनेक्शन का कार्य क्या है?

फ़्लैंग्ड कनेक्शन वाल्व को मिलान पाइपलाइन फ़्लैंज पर बोल्ट करने की अनुमति देता है। यह पाइप को काटे बिना निरीक्षण या रखरखाव के लिए वाल्व को पाइपलाइन से हटाने की भी अनुमति देता है।

7. क्लास 150 फोर्ज्ड स्टेनलेस स्टील फ़्लैंग्ड ग्लोब वाल्व क्या है?

यह जाली स्टेनलेस स्टील वाल्व बॉडी को क्लास 150 फ़्लैंग्ड सिरों और ग्लोब-वाल्व डिस्क तंत्र के साथ जोड़ता है। यह निर्दिष्ट दबाव, तापमान और सामग्री सीमा के भीतर संगत औद्योगिक तरल पदार्थों के लिए अभिप्रेत है।
