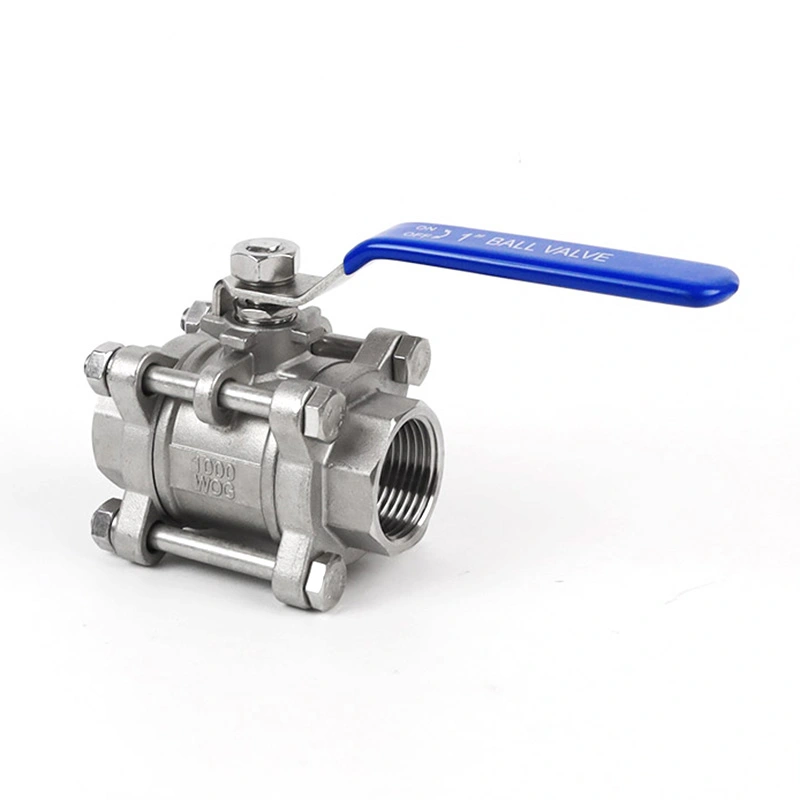

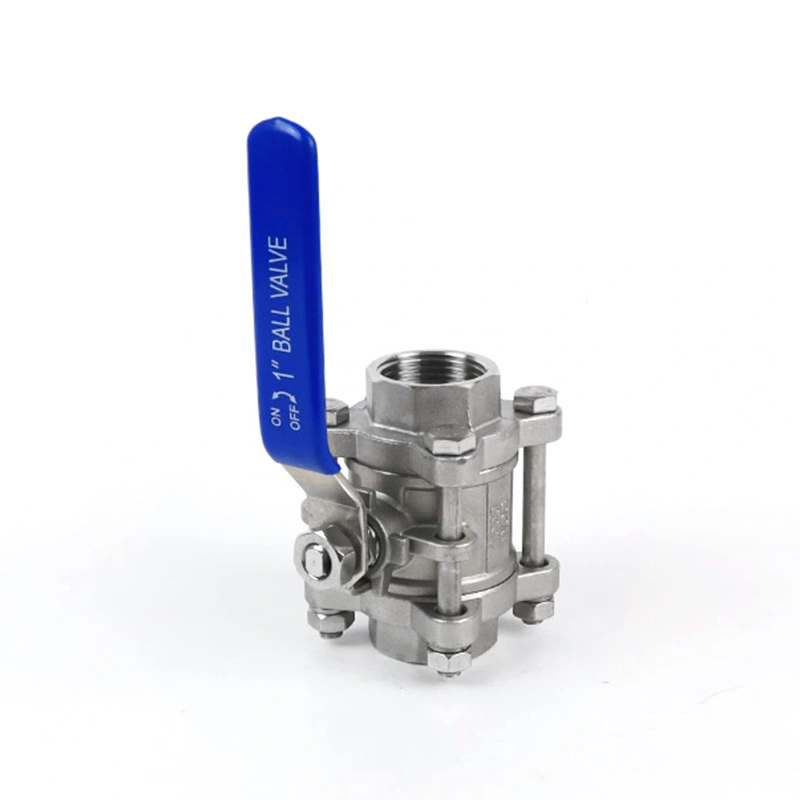

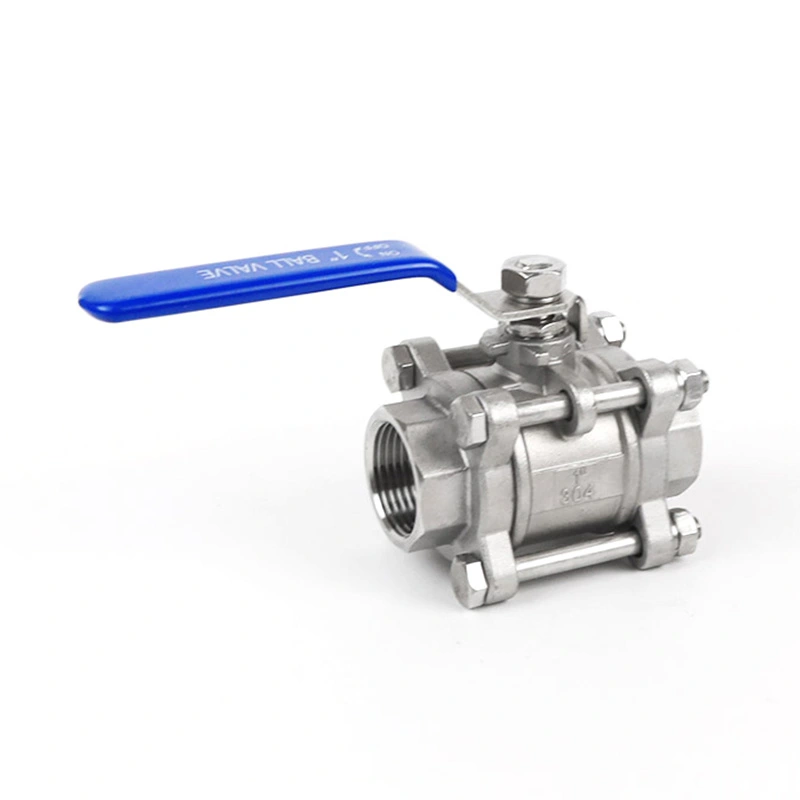

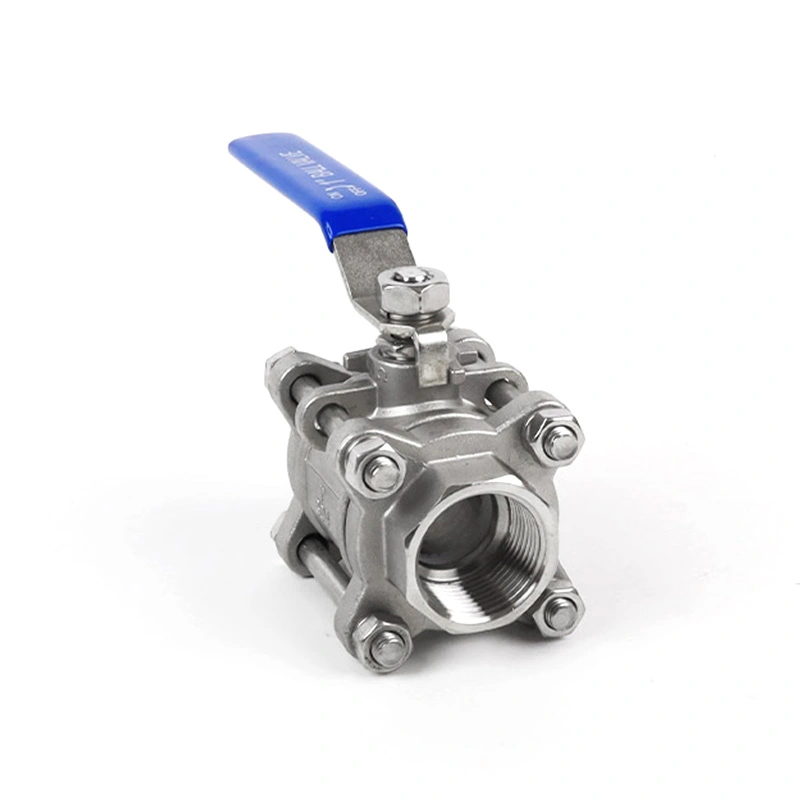

लॉकिंग डिवाइस के साथ 3पीसी हेवी ड्यूटी बॉल वाल्व

लॉकिंग डिवाइस के साथ शांगटाई 3पीसी हेवी ड्यूटी बॉल वाल्व को औद्योगिक पाइपलाइन सिस्टम के लिए डिज़ाइन किया गया है, जिसमें सुरक्षित शट-ऑफ और नियंत्रित मैनुअल ऑपरेशन की आवश्यकता होती है। तीन टुकड़ों वाला निर्माण रखरखाव के लिए आंतरिक घटकों तक पहुंच प्रदान करता है, जबकि लॉक करने योग्य हैंडल अनपेक्षित वाल्व ऑपरेशन को रोकने में मदद करता है। कामकाजी माध्यम और अनुप्रयोग आवश्यकताओं के अनुसार अलग-अलग सीट, सील, दबाव और तापमान विन्यास प्रदान किए जा सकते हैं।

लाभ

1. हेवी-ड्यूटी थ्री-पीस निर्माण

प्रबलित थ्री-पीस बॉडी को औद्योगिक पाइपलाइन सेवा के लिए डिज़ाइन किया गया है जहां एक मजबूत वाल्व निर्माण की आवश्यकता होती है। थ्री-पीस डिज़ाइन वाल्व को पाइपलाइन से पूरे वाल्व बॉडी को हटाए बिना निरीक्षण या रखरखाव के लिए खोलने की अनुमति देता है।

2. नियंत्रित संचालन के लिए लॉक करने योग्य हैंडल

एकीकृत लॉकिंग डिवाइस हैंडल को चयनित वाल्व स्थिति में रखने में मदद करता है और आकस्मिक या अनधिकृत संचालन के जोखिम को कम करता है। यह सुविधा औद्योगिक प्रणालियों में उपयोगी है जहां संचालन या रखरखाव के दौरान वाल्व की स्थिति को नियंत्रित करने की आवश्यकता होती है।

3. एंटी-ब्लोआउट स्टेम डिज़ाइन

जब वाल्व दबाव में होता है तो स्टेम को बाहर निकलने से रोकने में मदद के लिए स्टेम को आंतरिक रूप से बनाए रखा जाता है। यह निर्माण औद्योगिक चालू/बंद सेवा के लिए एक अतिरिक्त सुरक्षा सुविधा प्रदान करता है।

4. स्टेनलेस स्टील सामग्री विकल्प

मानक सामग्री विन्यास में बॉडी, बॉल, स्टेम और अन्य घटकों के लिए SS316 और SS304 विकल्प शामिल हैं। PTFE का उपयोग सूचीबद्ध कॉन्फ़िगरेशन में बॉल सीट, घर्षण रिंग और स्टेम पैकिंग के लिए किया जाता है। सामग्री का चयन कार्यशील माध्यम, दबाव और तापमान से मेल खाना चाहिए।

5. दबाव और तापमान क्षमता

सूचीबद्ध कॉन्फ़िगरेशन के अनुसार वाल्व को CL150 दबाव वर्ग, 540 PSI का अधिकतम दबाव और -25℃ से 150℃ की तापमान सीमा के साथ निर्दिष्ट किया गया है। चयन से पहले लागू दबाव-तापमान स्थितियों के अनुसार वास्तविक स्वीकार्य कामकाजी दबाव की जांच की जानी चाहिए।

6. फैक्टरी विनिर्माण और गुणवत्ता नियंत्रण

शांगताई अपने कारखाने में वाल्व उत्पादन, मशीनिंग, असेंबली, निरीक्षण और दबाव परीक्षण का प्रबंधन करती है। सामग्री दस्तावेज़ीकरण और लागू CE और ISO 9001 प्रमाणपत्र उत्पाद और ऑर्डर आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं।

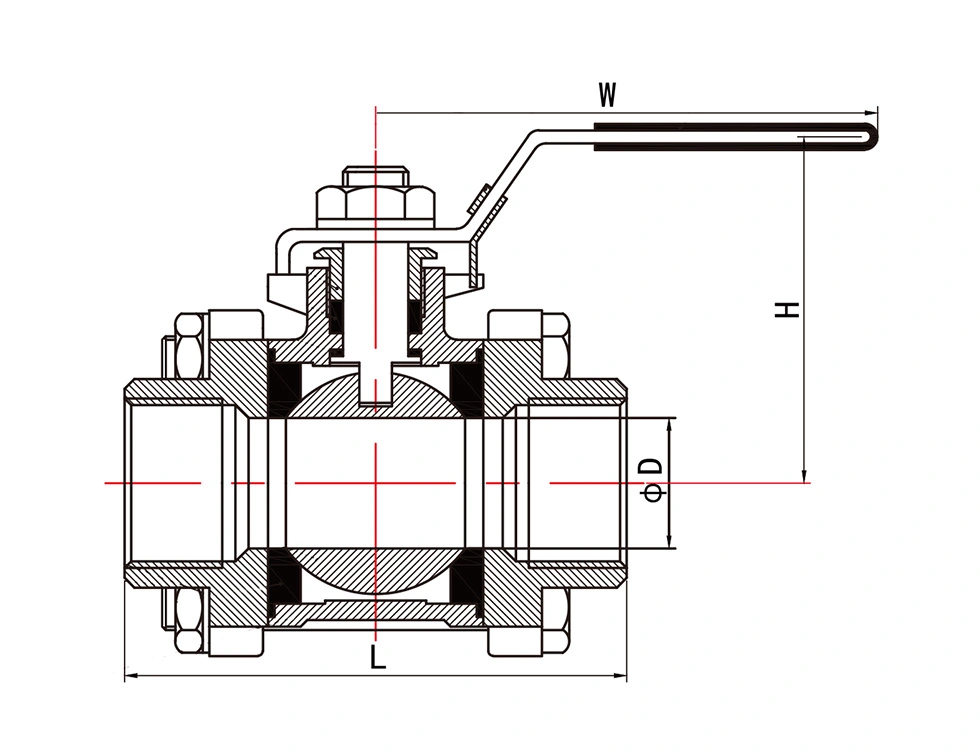

मुख्य आयाम

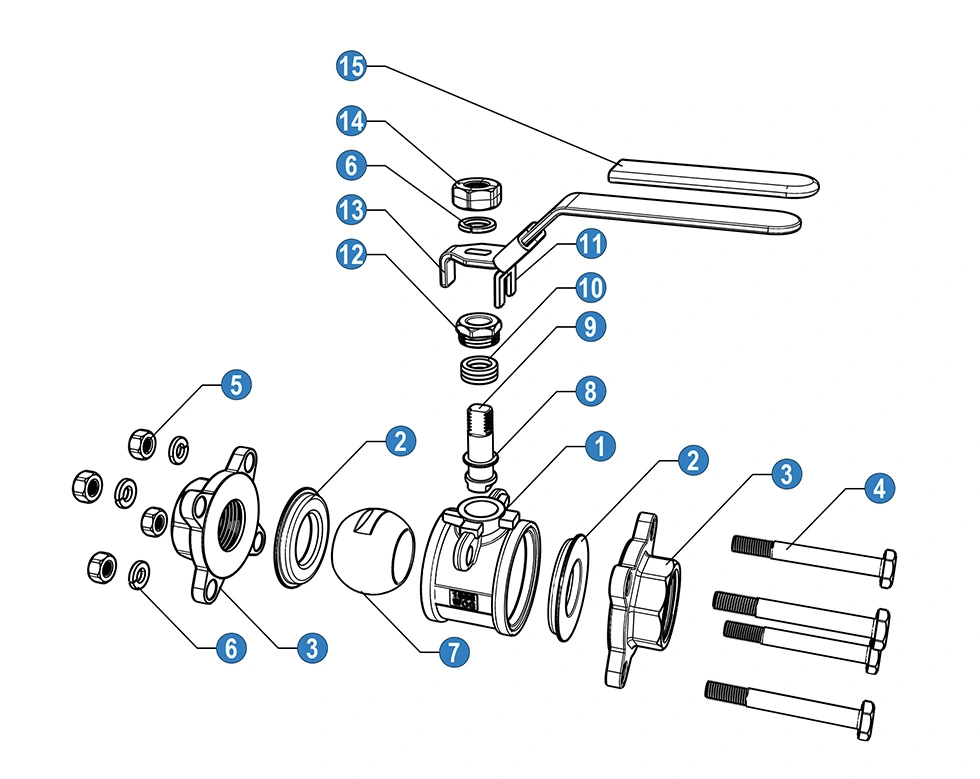

सामग्री और घटक

* एन: थ्रेड एएनएसआई बी 2.1 एनपीटी के अनुसार समाप्त होता है

* बी: थ्रेड बीएस21 बीएसपी के अनुसार समाप्त होता है

सामान्य आयाम

केवी मान

Kv (m3/h) = प्रति घंटे घन मीटर में पानी की प्रवाह दर जो वाल्व में 1 बार का दबाव ड्रॉप उत्पन्न करेगी।

अनुप्रयोग

लॉकिंग डिवाइस के साथ 3पीसी हेवी ड्यूटी बॉल वाल्व औद्योगिक पाइपलाइन और उपकरण अनुप्रयोगों के लिए उपयुक्त है जहां मैन्युअल शट-ऑफ और नियंत्रित वाल्व संचालन की आवश्यकता होती है, जिसमें शामिल हैं:

तेल एवं गैस

रासायनिक प्रसंस्करण

पेट्रोकेमिकल संयंत्र

जल उपचार

विद्युत एवं उपयोगिता प्रणालियाँ

एचवीएसी और औद्योगिक पाइपलाइन

संपीड़ित वायु प्रणाली

समुद्री एवं जहाज निर्माण

अक्सर पूछे जाने वाले प्रश्न

1. लॉकिंग डिवाइस के साथ 3पीसी हेवी ड्यूटी बॉल वाल्व क्या है?

यह एक तीन-टुकड़ा बॉल वाल्व है जिसे औद्योगिक ऑन/ऑफ सेवा के लिए डिज़ाइन किया गया है और हैंडल पर लॉकिंग डिवाइस से सुसज्जित है। तीन-टुकड़े का निर्माण निरीक्षण और रखरखाव के लिए आंतरिक वाल्व घटकों तक पहुंच की अनुमति देता है।

2. लॉकिंग डिवाइस का उद्देश्य क्या है?

लॉकिंग डिवाइस चयनित खुली या बंद स्थिति में हैंडल को सुरक्षित करने में मदद करता है और सामान्य सेवा या रखरखाव के दौरान अनपेक्षित वाल्व संचालन की संभावना को कम करता है।

3. यह वाल्व किस दबाव और तापमान को संभाल सकता है?

सूचीबद्ध कॉन्फ़िगरेशन में CL150 दबाव वर्ग, 540 PSI का अधिकतम दबाव और -25℃ से 150℃ का तापमान रेंज है। वास्तविक स्वीकार्य दबाव की पुष्टि वाल्व के आकार, तापमान, माध्यम और लागू दबाव-तापमान रेटिंग के अनुसार की जानी चाहिए।

4. कौन सी सामग्रियाँ उपलब्ध हैं?

सूचीबद्ध कॉन्फ़िगरेशन SS316 और SS304 घटकों का उपयोग करता है, जिसमें PTFE का उपयोग बॉल सीट, घर्षण रिंग और स्टेम पैकिंग के लिए किया जाता है। ऑपरेटिंग माध्यम और एप्लिकेशन आवश्यकताओं के आधार पर अन्य सामग्री विकल्प उपलब्ध हो सकते हैं।

5. कौन से कनेक्शन मानक उपलब्ध हैं?

वाल्व एनपीटी और बीएसपी थ्रेडेड सिरों के साथ उपलब्ध है। एनपीटी थ्रेड के सिरे एएनएसआई बी 2.1 एनपीटी का पालन करते हैं, जबकि बीएसपी थ्रेड के सिरे आपूर्ति किए गए विनिर्देश के अनुसार बीएस21 बीएसपी का पालन करते हैं।

6. बॉल वाल्व का Kv मान क्या है?

केवी प्रति घंटे घन मीटर में पानी के प्रवाह की दर को इंगित करता है जो वाल्व में 1 बार का दबाव ड्रॉप पैदा करता है। विभिन्न वाल्व आकारों के लिए प्रवाह क्षमता का मूल्यांकन करते समय सूचीबद्ध केवी मानों को संदर्भ के रूप में उपयोग किया जा सकता है।

7. क्या वाल्व को विभिन्न अनुप्रयोगों के लिए अनुकूलित किया जा सकता है?

हाँ। शांगताई कामकाजी माध्यम और अनुप्रयोग आवश्यकताओं के अनुसार विभिन्न शरीर, सीट, सील, दबाव, तापमान, कनेक्शन और सामग्री विन्यास पर चर्चा कर सकती है। अन्य सामग्रियां अनुरोध पर उपलब्ध हैं।

8. वाल्व के लिए किन मानकों का उपयोग किया जाता है?

आपूर्ति किए गए विनिर्देश डिजाइन और विनिर्माण और दबाव-तापमान रेटिंग के लिए एएसएमई बी16.34 का संदर्भ देते हैं, जबकि एपीआई 598 का ​​उपयोग परीक्षण और निरीक्षण के लिए किया जाता है। विशिष्ट वाल्व कॉन्फ़िगरेशन और ऑर्डर के लिए लागू मानक की पुष्टि की जानी चाहिए।

9. क्या सामग्री एवं गुणवत्तापूर्ण दस्तावेज उपलब्ध कराये जा सकते हैं?

हाँ। उत्पाद कॉन्फ़िगरेशन और ऑर्डर आवश्यकताओं के अनुसार सामग्री दस्तावेज़ीकरण और लागू CE और ISO 9001 प्रमाणपत्र प्रदान किए जा सकते हैं।

10. क्या शांगताई एक निर्माता है?

हाँ। शांगताई वाल्व का निर्माण करती है और वानजाउ, चीन में अपने कारखाने में उत्पादन, मशीनिंग, असेंबली, निरीक्षण और संबंधित आपूर्ति प्रक्रियाओं का प्रबंधन करती है।
