3पीसी बॉल वाल्व
3पीसी कार्बन स्टील बॉल वाल्व 2000WOG
शांगटाई 3पीसी कार्बन स्टील बॉल वाल्व 2000WOG को 1975 PSI पर रेट किया गया है और इसमें एंटी-ब्लोआउट स्टेम के साथ तीन टुकड़ों वाली बॉडी है। तापमान-रेटेड और दबाव-रेटेड घटकों को विभिन्न परिचालन स्थितियों के लिए कॉन्फ़िगर किया जा सकता है। लागू ऑर्डर के लिए सामग्री परीक्षण रिपोर्ट और निर्यात पैकेजिंग के साथ आईएसओ 9001 और सीई दस्तावेज उपलब्ध है।
3PC कार्बन स्टील बॉल वाल्व 2000WOG एक तीन-टुकड़ा बॉल वाल्व है जिसमें इंसुलेटेड पाइपलाइनों के लिए एक विस्तारित स्टेम है, दबे हुए इंस्टॉलेशन और एप्लिकेशन जहां ऑपरेटिंग पॉइंट को विस्तारित करने की आवश्यकता है। 2000WOG रेटिंग और तीन-टुकड़े का निर्माण इसे उच्च दबाव वाले ऑन-ऑफ द्रव नियंत्रण के लिए उपयुक्त बनाता है। वाल्व को अलग किया जा सकता है सीटों या सीलों का निरीक्षण और प्रतिस्थापन।
मुख्य आयाम
| आकार | 1/4इंच - 6इंच |
| दबाव वर्ग | सीएल800 |
| धागा मानक | एनपीटी, बीएसपी |
| अधिकतम दबाव | 1975पीएसआई |
| डिजाइन और विनिर्माण मानक | आईएसओ 17292/एपीआई608 |
| परीक्षण एवं निरीक्षण | एपीआई598 |
| दबाव-तापमान रेटिंग | एएसएमई बी16.34 |
| तापमान की रेंज | -25℃~150℃ |
| शरीर की सामग्री | एएसटीएम ए351 316 |
| गेंद सामग्री | एएसटीएम ए182 एफ316 |
| तना सामग्री | एएसटीएम ए182 एफ316 |
| सीट सामग्री | आरपीटीएफई(पीटीएफई+15%एफवी) |
| विकल्प | अन्य सामग्रियां अनुरोध पर उपलब्ध हैं। |

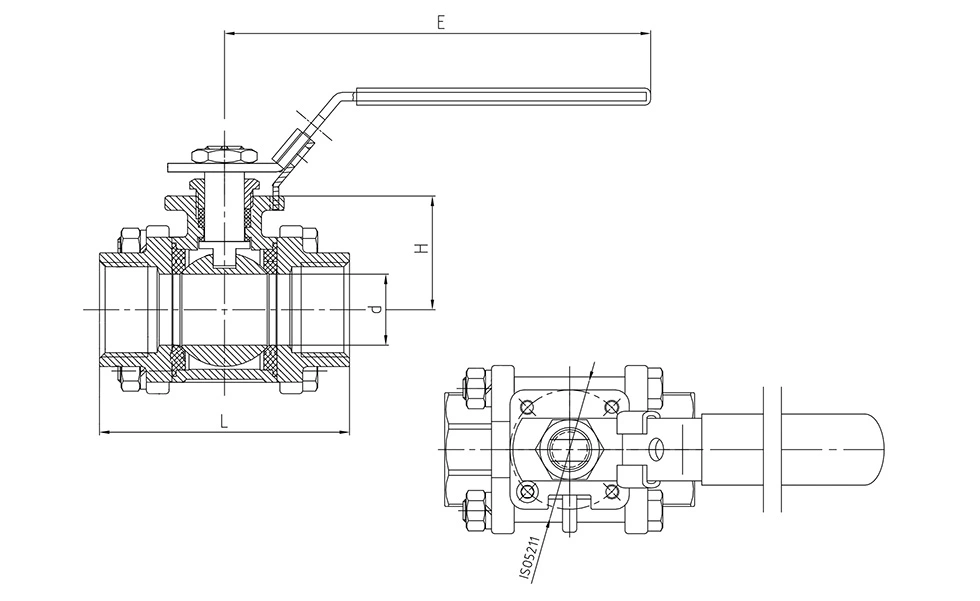

| आकार | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | / | / | / | / | / | / |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |

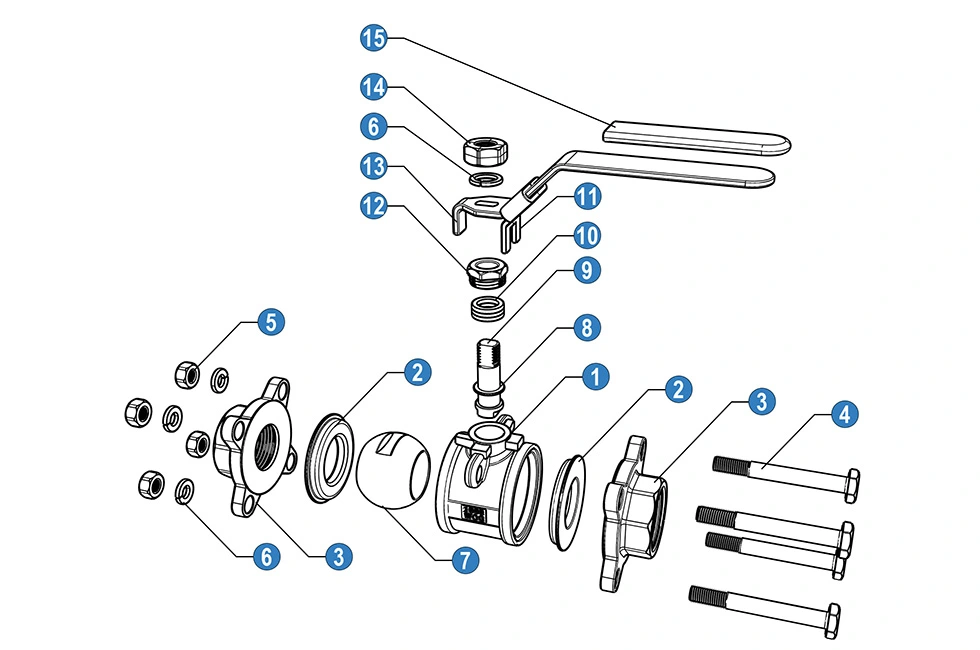

| नहीं | नाम | सामग्री | ||
| 1 | शरीर | कार्बन स्टील | ||
| 2 | बॉल सीट | पीटीएफई | ||
| 3 | टोपी | कार्बन स्टील | ||
| 4 | पेंच | एसएस 201 | ||
| 5 | कड़े छिलके वाला फल | एसएस 201 | ||
| 6 | स्प्रिंग वाला वाशर | एसएस 201 | ||
| 7 | गेंद | एसएस 201 | एसएस 304 | एसएस 316 |
| 8 | घर्षण वलय | पीटीएफई | ||
| 9 | तना | एसएस 201 | एसएस 304 | एसएस 316 |
| 10 | तने की पैकिंग | पीटीएफई | ||
| 11 | लॉकिंग डिवाइस | एसएस 201 | ||
| 12 | ग्रंथि | एसएस 201 | एसएस 304 | एसएस 316 |
| 13 | सँभालना | एसएस | ||
| 14 | कड़े छिलके वाला फल | एसएस 201 | ||
| 15 | आस्तीन संभालें | पीवीसी | ||
एन: थ्रेड एएनएसआई बी 2.1 एनपीटी के अनुसार समाप्त होता है
बी: थ्रेड बीएस21 बीएसपी के अनुसार समाप्त होता है
प्रमुख विशेषताऐं
1. विशेष स्थापना स्थितियों के लिए विस्तारित स्टेम
जब पाइपलाइन को इंसुलेट किया जाता है, दबाया जाता है या स्थापित किया जाता है तो विस्तारित स्टेम वाल्व ऑपरेटिंग बिंदु तक पहुंच प्रदान करता है सीमित पहुंच वाले स्थान पर। एंटी-ब्लोआउट स्टेम संरचना वाल्व बॉडी के अंदर स्टेम को बनाए रखने में मदद करती है वाल्व दबाव में है.
2. तीन-टुकड़ा निर्माण
तीन टुकड़ों वाली बॉडी निरीक्षण और रखरखाव के लिए वाल्व को खोलने की अनुमति देती है। सीटें, सील और अन्य आंतरिक आवश्यकता पड़ने पर प्रतिस्थापन के लिए घटकों तक पहुँचा जा सकता है। यह निर्माण औद्योगिक पाइपलाइन के लिए व्यावहारिक है ऐसी प्रणालियाँ जहाँ आवधिक रखरखाव की आवश्यकता होती है।
3. 1975PSI अधिकतम दबाव
The 3पीसी कार्बन स्टील बॉल वाल्व 2000WOG1975PSI के अधिकतम दबाव के साथ सूचीबद्ध है। द लागू कार्य दबाव वाल्व के आकार, तापमान, माध्यम और दबाव-तापमान रेटिंग पर निर्भर करता है। द 2000WOG पदनाम लागू रेटिंग शर्तों के तहत पानी, तेल और गैस सेवा को संदर्भित करता है।
4. एनपीटी और बीएसपी कनेक्शन
वाल्व एनपीटी और बीएसपी थ्रेडेड कनेक्शन के साथ उपलब्ध है। कनेक्शन का चयन पाइपलाइन से मेल खाना चाहिए मानक और स्थापना आवश्यकताएँ।
सामग्री और मानक
आपूर्ति किया गया कॉन्फ़िगरेशन वाल्व बॉडी के लिए ASTM A351 316, बॉल और स्टेम के लिए ASTM A182 F316 और RPTFE का उपयोग करता है (PTFE+15%fv) सीट के लिए। अन्य सामग्रियां आवश्यक सेवा शर्तों के अनुसार अनुरोध पर उपलब्ध हैं।
डिजाइन और विनिर्माण आईएसओ 17292/एपीआई 608 पर आधारित हैं। परीक्षण और निरीक्षण एपीआई 598 का पालन करते हैं, जबकि दबाव-तापमान रेटिंग ASME B16.34 के संदर्भ में हैं। सूचीबद्ध तापमान सीमा -25℃ से 150℃ है।
गुणवत्ता नियंत्रण
उत्पादन निरीक्षण में आने वाली सामग्री का सत्यापन, दबाव परीक्षण, सीलिंग परीक्षण और तैयार वाल्व शामिल हैं निरीक्षण. सामग्री परीक्षण रिपोर्ट और लागू उत्पाद दस्तावेज़ीकरण वाल्व के अनुसार प्रदान किए जा सकते हैं कॉन्फ़िगरेशन और ऑर्डर आवश्यकताएँ।
लागू कॉन्फ़िगरेशन के लिए ISO 9001 और CE दस्तावेज़ उपलब्ध है। सामग्री, सीट और सीलिंग घटक कर सकते हैं आवश्यक दबाव, तापमान और माध्यम के अनुसार भी चयन किया जाना चाहिए।
अनुप्रयोग
3पीसी कार्बन स्टील बॉल वाल्व 2000WOG को औद्योगिक पाइपिंग में उच्च दबाव वाली ऑन-ऑफ सेवा के लिए माना जा सकता है। जल उपचार, तेल और गैस, रासायनिक प्रसंस्करण, संपीड़ित हवा और सामान्य द्रव नियंत्रण सहित प्रणालियाँ। द विस्तारित स्टेम विशेष रूप से उपयोगी होता है जहां इन्सुलेशन या स्थापना गहराई एक मानक वाल्व स्टेम को कठिन बना देती है पहुंच.
चयन से पहले, काम के दबाव, तापमान, माध्यम, वाल्व आकार, कनेक्शन प्रकार और उपलब्ध की पुष्टि करें स्थापना स्थान. बॉडी, बॉल, स्टेम और सीट के लिए सामग्री अनुकूलता की जाँच की जानी चाहिए।
अक्सर पूछे जाने वाले प्रश्न
1. 3PC कार्बन स्टील बॉल वाल्व 2000WOG का अधिकतम कार्यशील दबाव क्या है?
उत्पाद डेटा में अधिकतम दबाव 1975PSI सूचीबद्ध है। वास्तविक स्वीकार्य कार्य दबाव की पुष्टि की जानी चाहिए वाल्व के आकार, तापमान, माध्यम और लागू दबाव-तापमान रेटिंग के अनुसार।
2. विस्तारित तने का उपयोग किसके लिए किया जाता है?
विस्तारित स्टेम का उपयोग इंसुलेटेड पाइपलाइनों, दबे हुए प्रतिष्ठानों और उन स्थानों के लिए किया जाता है जहां वाल्व संचालित होता है बिंदु को पाइपलाइन कनेक्शन से दूर स्थित करने की आवश्यकता है।
3. कौन से थ्रेड कनेक्शन उपलब्ध हैं?
एनपीटी और बीएसपी थ्रेडेड कनेक्शन उपलब्ध हैं। कनेक्शन का चयन पाइपलाइन मानक के अनुसार किया जाना चाहिए और स्थापना आवश्यकताएँ।
4. क्या वाल्व सामग्री को अनुकूलित किया जा सकता है?
हाँ। अन्य बॉडी, बॉल, स्टेम, सीट और सीलिंग सामग्री की आपूर्ति आवश्यक माध्यम, दबाव के अनुसार की जा सकती है और तापमान.
5. कौन से दस्तावेज़ उपलब्ध कराए जा सकते हैं?
सामग्री परीक्षण रिपोर्ट और लागू निरीक्षण या उत्पाद दस्तावेज़ वाल्व के अनुसार प्रदान किए जा सकते हैं कॉन्फ़िगरेशन और ऑर्डर आवश्यकताएँ। लागू कॉन्फ़िगरेशन के लिए ISO 9001 और CE दस्तावेज़ उपलब्ध है।
6. निर्यात के लिए वाल्व को कैसे पैक किया जाता है?
निर्यात शिपमेंट के लिए वाल्व नालीदार डिब्बों और प्लाईवुड मामलों में पैक किए जाते हैं। पैकेजिंग विशिष्टताएँ हो सकती हैं वाल्व के आकार, मात्रा और परिवहन आवश्यकताओं के अनुसार समायोजित किया गया।
