3पीसी बॉल वाल्व

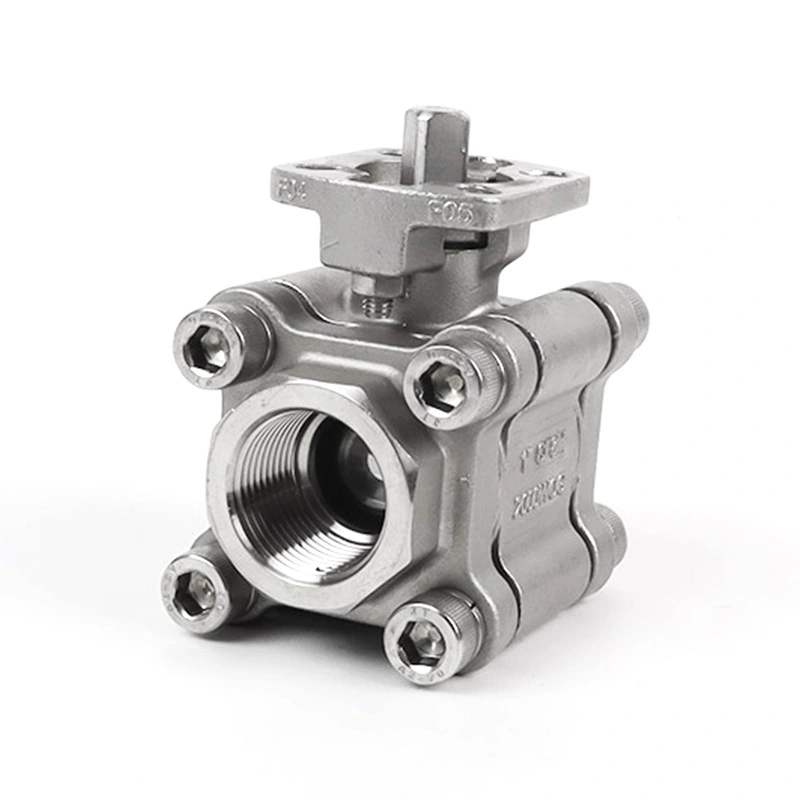

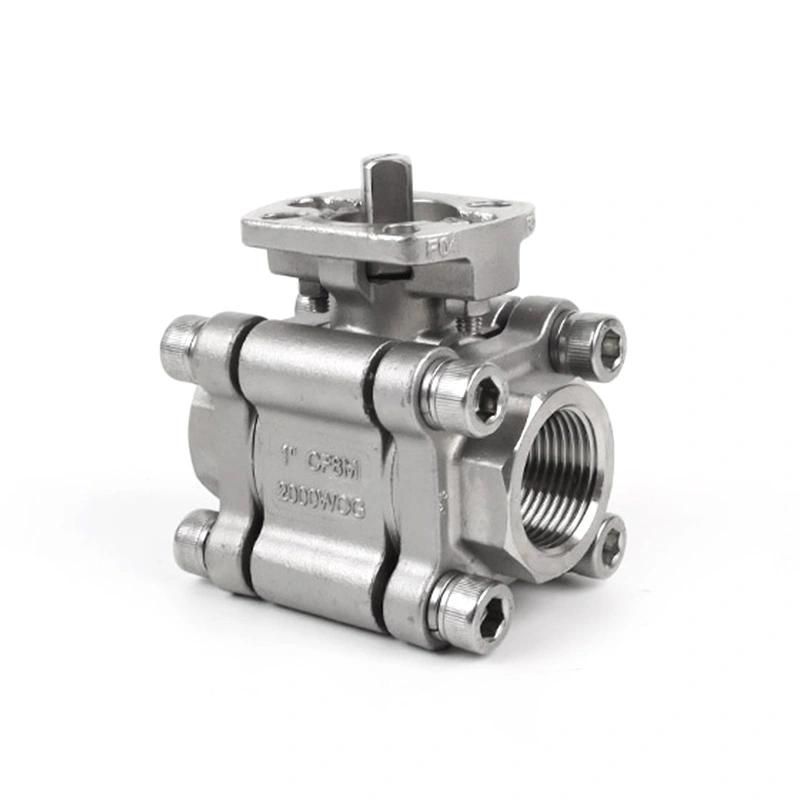

एक्चुएटर के लिए ISO 5211 बेस के साथ 3PC बॉल वाल्व 2000WOG
एक्चुएटर के लिए ISO 5211 बेस के साथ 3PC बॉल वाल्व 2000WOG में तीन-टुकड़ा बॉडी, एंटी-ब्लोआउट स्टेम और वायवीय या इलेक्ट्रिक एक्चुएटर्स के लिए ISO 5211 माउंटिंग बेस है। 2000WOG कॉन्फ़िगरेशन निर्दिष्ट दबाव और तापमान सीमा के भीतर पानी, तेल और गैस सेवा के लिए उपलब्ध है। शांगताई वानजाउ, चीन में वाल्व का निर्माण करती है, जिसमें आवश्यक परिचालन स्थितियों के अनुसार सामग्री और घटक विकल्प उपलब्ध हैं।
एक्चुएटर के लिए आईएसओ 5211 बेस के साथ शांगटाई 3पीसी बॉल वाल्व 2000WOG एक तीन-टुकड़ा स्टेनलेस स्टील बॉल वाल्व है जिसे मैनुअल या स्वचालित ऑन-ऑफ सेवा के लिए डिज़ाइन किया गया है। वाल्व एक्चुएटर इंस्टॉलेशन के लिए आईएसओ 5211 माउंटिंग बेस के साथ 316 स्टेनलेस स्टील बॉडी, बॉल और स्टेम का उपयोग करता है। यह एनपीटी और बीएसपी थ्रेडेड कनेक्शन में उपलब्ध है और इसे विभिन्न औद्योगिक मीडिया और परिचालन स्थितियों के लिए कॉन्फ़िगर किया जा सकता है।
मुख्य आयाम
| आकार | 1/4इंच - 6इंच |
| दबाव वर्ग | सीएल800 |
| धागा मानक | एनपीटी, बीएसपी |
| अधिकतम दबाव | 1975पीएसआई |
| डिजाइन और विनिर्माण मानक | आईएसओ 17292/एपीआई608 |
| परीक्षण एवं निरीक्षण | एपीआई598 |
| दबाव-तापमान रेटिंग | एएसएमई बी16.34 |
| तापमान की रेंज | -25℃~150℃ |
| शरीर की सामग्री | एएसटीएम ए351 सीएफ8एम（316） |
| गेंद सामग्री | एएसटीएम ए182 एफ316 |
| तना सामग्री | एएसटीएम ए182 एफ316 |
| सीट सामग्री | आरपीटीएफई(पीटीएफई+15%एफवी) |
| विकल्प | अन्य सामग्रियां अनुरोध पर उपलब्ध हैं। |

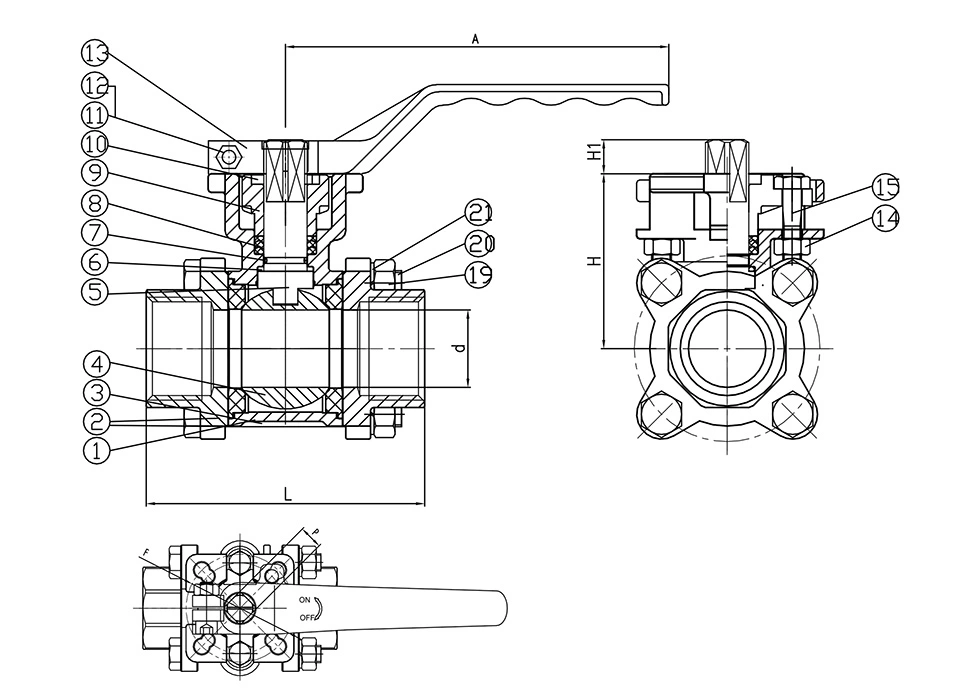

| नहीं | नाम | सामग्री |
| 1 | शरीर | सीएफ8एम |
| 2 | टोपी | सीएफ8एम |
| 3 | सीट | आरपीटीएफई |
| 4 | गेंद | 316 |
| 5 | तना | 316 |
| 6 | जोर से धोनेवाला | पीटीएफई |
| 7 | O-रिंग | विटॉन |
| 8 | पैकिंग | पीटीएफई |
| 9 | पैकिंग ग्रंथि | 304 |
| 10 | टुकड़े का पता लगाना | 304 |
| 11 | पेंच | 304 |
| 12 | कड़े छिलके वाला फल | 304 |
| 13 | सँभालना | 201 |
| 14 | पेंच | 304 |
| 15 | कड़े छिलके वाला फल | 304 |
सामान्य आयाम:
| आकार | डीएन | Ø डी | L | H | एच 1 | A | E | F | P | वज़न |
| 1/2" | 15 | 15 | 75 | 50 | 10 | 176 | 42 | F03/04 | 9*9 | 0.904 |
| 3/4" | 20 | 20 | 86 | 55 | 10 | 176 | 42 | F03/04 | 9*9 | 1.171 |
| 1" | 25 | 25 | 92 | 57 | 12 | 203 | 42 | F03/04 | 11*11 | 1.775 |
| 11/4" | 32 | 32 | 106 | 65.5 | 12 | 203 | 50 | F04/05 | 11*11 | 2.708 |
| 11/2" | 40 | 38 | 122 | 78 | 15.5 | 256 | 68 | F05/07 | 14*14 | 4.294 |
| 2" | 50 | 49 | 140 | 88.5 | 15.5 | 256 | 68 | F05/07 | 14*14 | 6.767 |

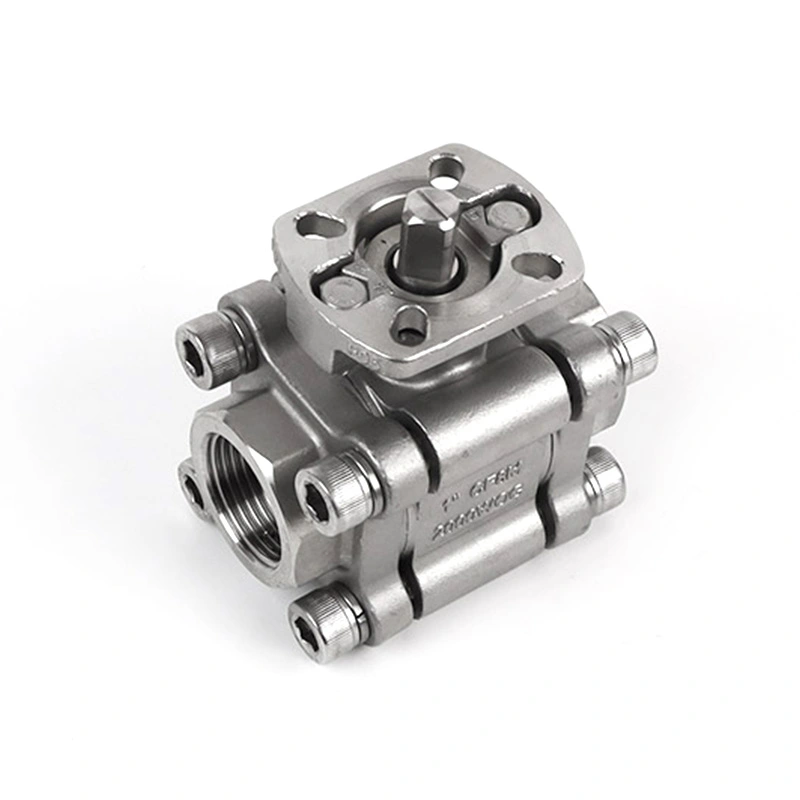

एक्चुएटर माउंटिंग
एक्चुएटर के लिए ISO 5211 बेस के साथ 3PC बॉल वाल्व 2000WOG को एक्चुएटर इंस्टॉलेशन के लिए ISO 5211 माउंटिंग बेस के साथ कॉन्फ़िगर किया गया है। एफ और पी सहित सामान्य आयाम तालिका में दिखाए गए माउंटिंग आयामों का उपयोग एक्चुएटर संगतता की जांच करते समय किया जा सकता है। आवश्यक एक्चुएटर का चयन वाल्व आकार, ऑपरेटिंग टॉर्क और सिस्टम आवश्यकताओं के अनुसार किया जाना चाहिए।
जब निरीक्षण या प्रतिस्थापन की आवश्यकता होती है तो थ्री-पीस बॉडी आंतरिक वाल्व घटकों तक पहुंच प्रदान करती है। संगत औद्योगिक मीडिया और परिचालन स्थितियों के लिए स्टेनलेस स्टील निर्माण और आरपीटीएफई सीट कॉन्फ़िगरेशन का चयन किया जा सकता है।
अनुप्रयोग
इस वाल्व का उपयोग जल उपचार, तेल और गैस सेवा, रासायनिक प्रसंस्करण, संपीड़ित हवा, उपकरण स्किड और सामान्य प्रक्रिया पाइपिंग सहित औद्योगिक पाइपिंग प्रणालियों में ऑन-ऑफ द्रव नियंत्रण के लिए किया जा सकता है। चयन से पहले बॉडी, सीट और सील सामग्री से मीडिया अनुकूलता की पुष्टि की जानी चाहिए।
स्वचालित प्रणालियों के लिए, एक्चुएटर के लिए ISO 5211 बेस के साथ 3PC बॉल वाल्व 2000WOG को आवश्यक नियंत्रण विधि और ऑपरेटिंग टॉर्क के अनुसार उपयुक्त वायवीय या इलेक्ट्रिक एक्चुएटर के साथ जोड़ा जा सकता है।
उपयोग के लिए सावधानियां
1. स्थापना से पहले पुष्टि करें कि वाल्व दबाव और तापमान रेटिंग वास्तविक परिचालन स्थितियों के लिए उपयुक्त हैं।
2. एक्चुएटर का चयन करने से पहले एक्चुएटर माउंटिंग आयाम और इंटरफ़ेस की जांच करें।
3. कार्यशील माध्यम और तापमान के अनुसार वाल्व सीट, सील और अन्य गीले घटकों का चयन करें।
4. वाल्व बॉडी, हैंडल और थ्रेडेड कनेक्शन पर प्रभाव या अत्यधिक बाहरी बल से बचें।
5. स्थापना, एक्चुएटर माउंटिंग और रखरखाव लागू वाल्व और पाइपलाइन प्रक्रियाओं के अनुसार किया जाना चाहिए।
शिपिंग और पैकेजिंग
निर्यात शिपमेंट के लिए वाल्व नालीदार डिब्बों और प्लाईवुड मामलों में पैक किए जाते हैं। पैकेजिंग विनिर्देशों को वाल्व आकार, ऑर्डर मात्रा और परिवहन आवश्यकताओं के अनुसार समायोजित किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
1. एक्चुएटर के लिए ISO 5211 बेस के साथ 3PC बॉल वाल्व 2000WOG का अधिकतम कार्यशील दबाव क्या है?
सूचीबद्ध अधिकतम दबाव 1975 पीएसआई है। स्वीकार्य कामकाजी दबाव की पुष्टि वाल्व के आकार, तापमान, माध्यम और लागू दबाव-तापमान रेटिंग के अनुसार की जानी चाहिए।
2. आईएसओ 5211 आधार का उद्देश्य क्या है?
ISO 5211 बेस एक मानकीकृत एक्चुएटर माउंटिंग इंटरफ़ेस प्रदान करता है। स्थापना से पहले एक्चुएटर आकार और माउंटिंग आयामों को वाल्व के एफ और पी आयामों के विरुद्ध जांचा जाना चाहिए।
3. वाल्व के लिए कौन सी सामग्री का उपयोग किया जाता है?
मुख्य कॉन्फ़िगरेशन में बॉडी और कैप के लिए CF8M, बॉल और स्टेम के लिए 316, सीट के लिए RPTFE और अन्य सूचीबद्ध घटकों के लिए PTFE, विटन और 304 स्टेनलेस स्टील का उपयोग किया जाता है।
4. क्या वाल्व का उपयोग वायवीय या इलेक्ट्रिक एक्चुएटर्स के साथ किया जा सकता है?
हाँ। वाल्व को एक्चुएटर ऑपरेशन के लिए कॉन्फ़िगर किया जा सकता है। एक्चुएटर का चयन वाल्व आकार, ऑपरेटिंग टॉर्क, माउंटिंग इंटरफ़ेस और नियंत्रण आवश्यकताओं के अनुसार किया जाना चाहिए।
5. कौन से कनेक्शन मानक उपलब्ध हैं?
सूचीबद्ध कनेक्शन विकल्प एनपीटी और बीएसपी थ्रेडेड एंड हैं। ऑर्डर देते समय लागू कनेक्शन की पुष्टि की जानी चाहिए।
6. क्या अन्य सामग्री की आपूर्ति की जा सकती है?
हाँ। आवश्यक दबाव, तापमान, माध्यम और घटक विन्यास के अधीन अन्य सामग्रियां अनुरोध पर उपलब्ध हैं।
