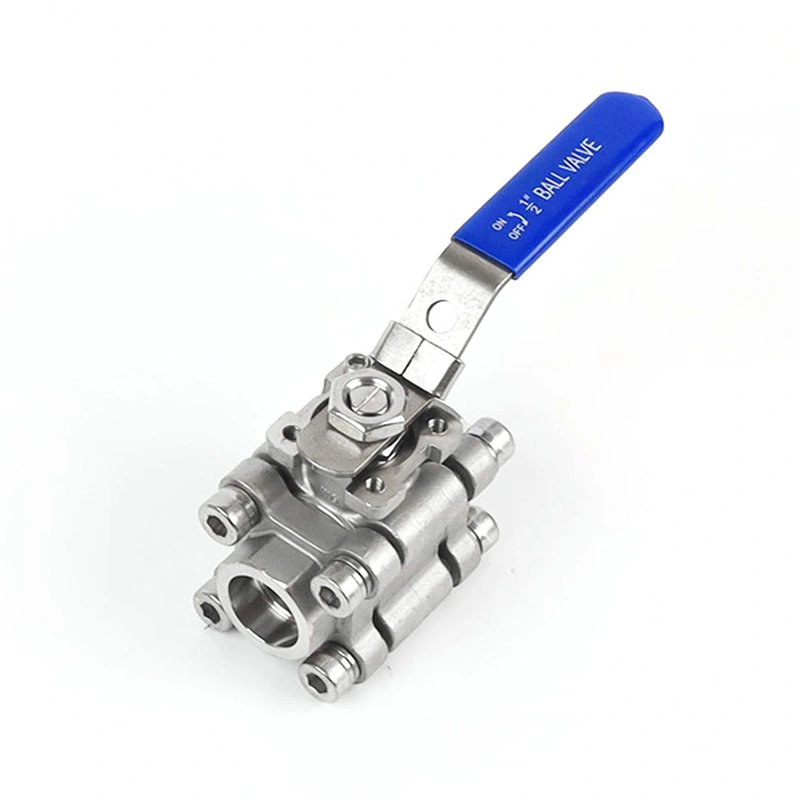

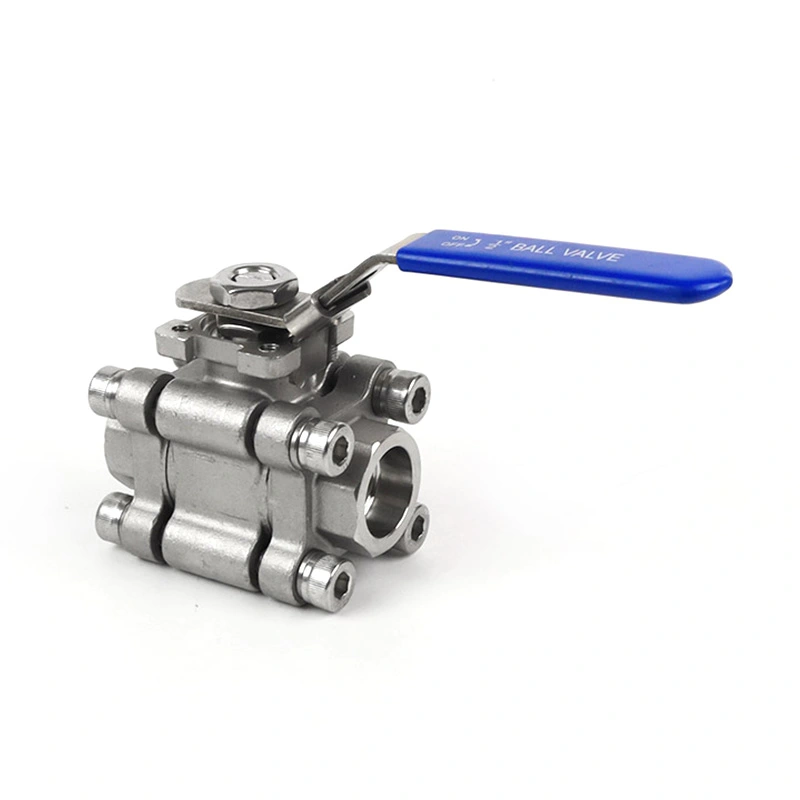

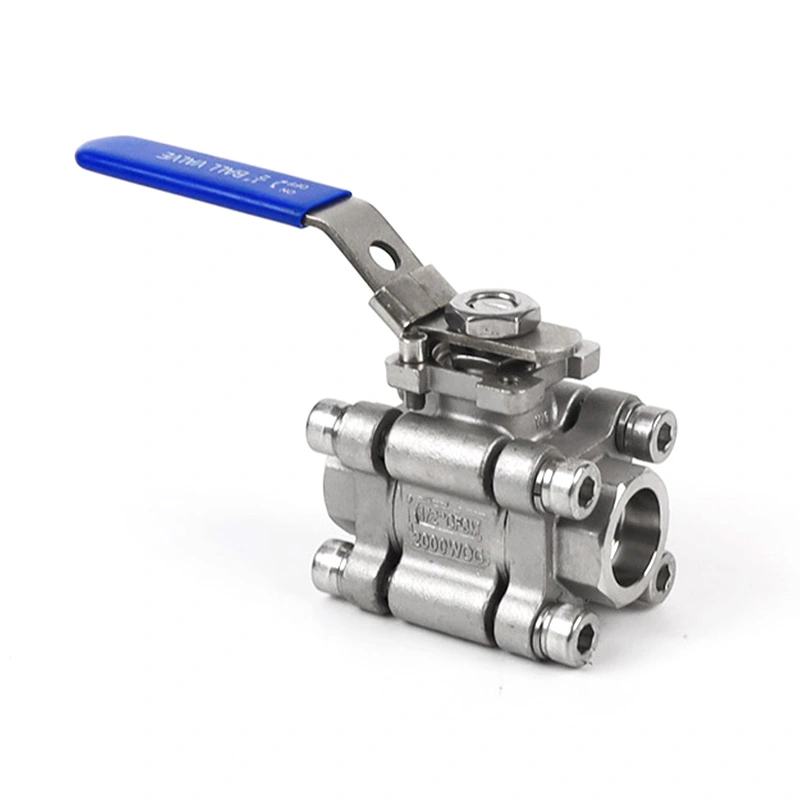

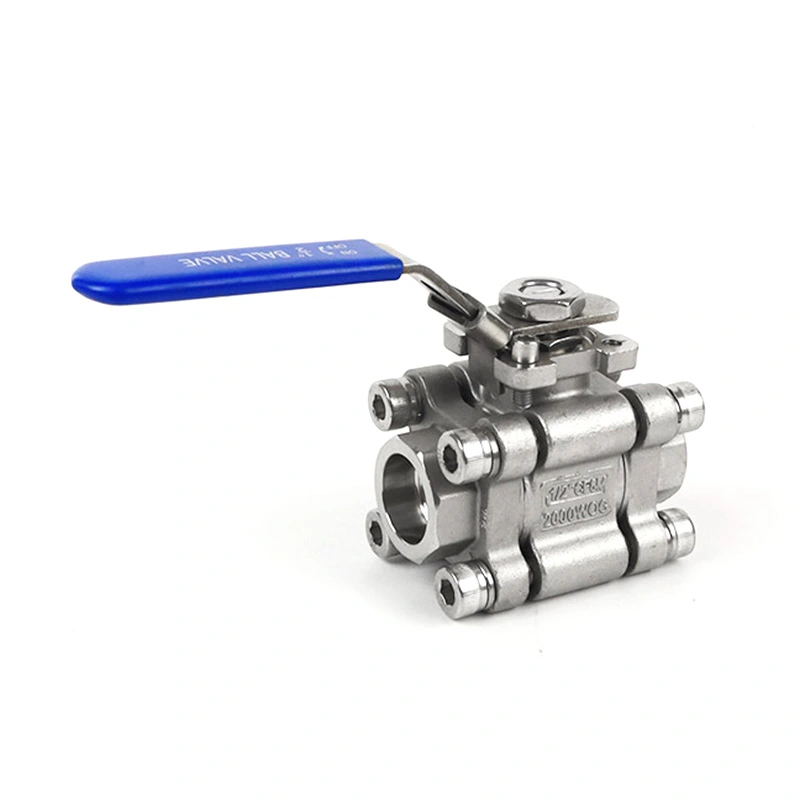

3PC 2000WOG लॉक करने योग्य बॉल वाल्व
शांगताई वानजाउ, चीन में स्थित एक बॉल वाल्व निर्माता है। 3PC 2000WOG लॉकेबल बॉल वाल्व में उच्च दबाव पाइपलाइन अनुप्रयोगों के लिए एक प्रबलित बॉडी और एंटी-ब्लोआउट स्टेम की सुविधा है। इसका तीन-टुकड़ा निर्माण और लॉकिंग डिवाइस दबाव के उतार-चढ़ाव के तहत नियंत्रित शट-ऑफ के लिए डिज़ाइन किया गया है।
3PC 2000WOG लॉकेबल बॉल वाल्व एक उच्च दबाव वाला औद्योगिक द्रव नियंत्रण समाधान है जिसे बार-बार डिज़ाइन किया गया है ऑन-ऑफ पाइपलाइन सिस्टम। एक व्यावहारिक लॉकिंग डिवाइस की विशेषता के साथ, यह अनधिकृत संचालन को रोकता है और बचाता है पाइपलाइन का गलत नियंत्रण. वियोज्य तीन टुकड़े की संरचना आसान डिस्सेप्लर, सील प्रतिस्थापन और दैनिक सक्षम बनाती है रख-रखाव. सभी उत्पाद मानकीकृत उत्पादन और सख्त गुणवत्ता निरीक्षण से गुजरते हैं। शांगताई प्रदान करता है अनुकूलित वैश्विक समर्थन के लिए संपूर्ण प्रमाणपत्रों और परीक्षण रिपोर्टों के साथ विविध कामकाजी परिस्थितियों के लिए सहायक समाधान औद्योगिक खरीद.
मुख्य आयाम
| आकार | 1/4इंच - 6इंच |
| दबाव वर्ग | सीएल800 |
| धागा मानक | एनपीटी, बीएसपी |
| अधिकतम दबाव | 1975पीएसआई |
| डिजाइन और विनिर्माण मानक | आईएसओ 17292/एपीआई608 |
| परीक्षण एवं निरीक्षण | एपीआई598 |
| दबाव-तापमान रेटिंग | एएसएमई बी16.34 |
| तापमान की रेंज | -25℃~150℃ |
| शरीर की सामग्री | एएसटीएम ए351 सीएफ8एम（316） |
| गेंद सामग्री | एएसटीएम ए182 एफ316 |
| तना सामग्री | एएसटीएम ए182 एफ316 |
| सीट सामग्री | आरपीटीएफई(पीटीएफई+15%एफवी) |
| विकल्प | अन्य सामग्रियां अनुरोध पर उपलब्ध हैं। |

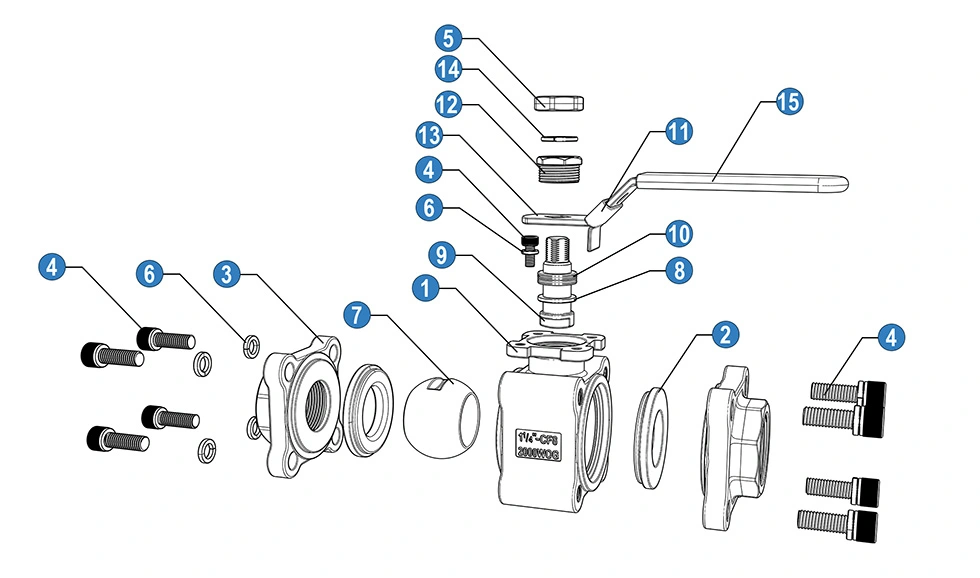

| नहीं | नाम | सामग्री | |
| 1 | शरीर | एसएस304 | एसएस316 |
| 2 | बॉल सीट | पीटीएफई | |
| 3 | टोपी | एसएस304 | एसएस316 |
| 4 | बोल्ट | एसएस304 | |
| 5 | कड़े छिलके वाला फल | एसएस304 | |
| 6 | स्प्रिंग वाला वाशर | एसएस304 | |
| 7 | गेंद | एसएस304 | एसएस316 |
| 8 | जोर से धोनेवाला | पीटीएफई | |
| 9 | तना | एसएस304 | एसएस316 |
| 10 | तने की पैकिंग | पीटीएफई | |
| 11 | ताला | एसएस201 | |
| 12 | ग्रंथि | एसएस304 | एसएस316 |
| 13 | सँभालना | एसएस | |
| 14 | कड़े छिलके वाला फल | एसएस | |
| 15 | हैंडल कवर | पीवीसी | |

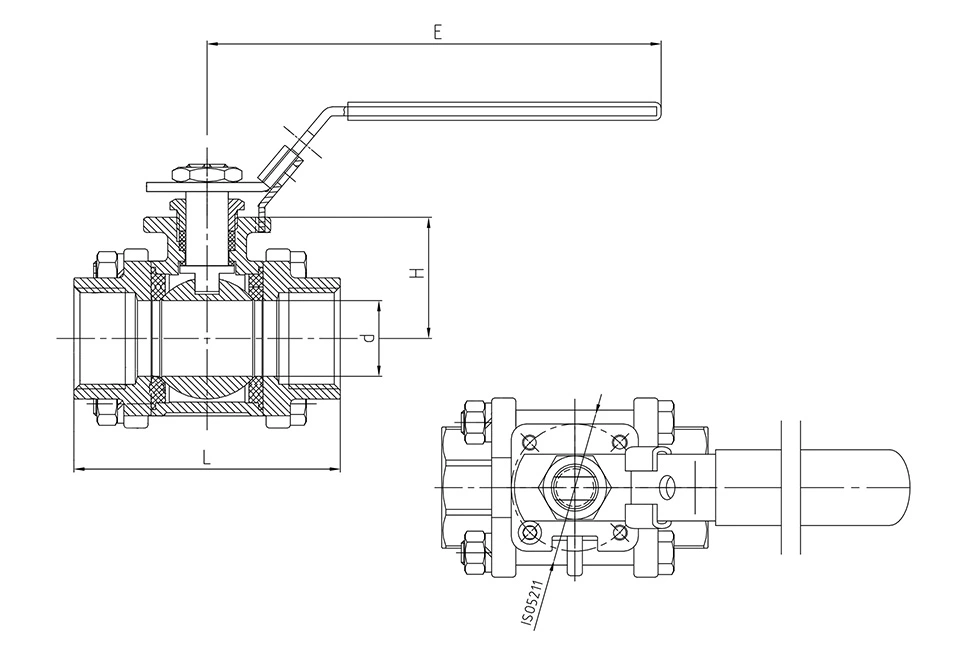

| आकार | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| d | 15 | 20 | 25 | 32 | 38 | 49 |
| L | 75 | 85 | 92 | 106 | 122 | 140 |
| H | 36.5 | 38 | 46.5 | 53.5 | 60 | 66 |
| E | 110 | 110 | 155 | 155 | 175 | 175 |
| ISO5211 | F03 | F03 | F04 | F04 | F05 | F05 |
मुख्य लाभ
1. 1975 पीएसआई कार्य दबाव
निर्दिष्ट शर्तों के तहत वाल्व का अधिकतम कार्यशील दबाव 1975 पीएसआई है। एंटी-ब्लोआउट स्टेम बरकरार रखा गया है वाल्व पर दबाव पड़ने पर स्टेम इजेक्शन को रोकने में मदद करने के लिए वाल्व बॉडी के अंदर।
2. तीन-टुकड़ा निर्माण
तीन टुकड़ों वाली बॉडी निरीक्षण और आंतरिक घटक प्रतिस्थापन के लिए वाल्व को खोलने की अनुमति देती है। यह संरचना पूरी असेंबली को बदले बिना वाल्व की सर्विसिंग के लिए भी सुविधाजनक है।
3. लॉकिंग डिवाइस
पाइपलाइन के दौरान अनपेक्षित वाल्व संचालन को रोकने में मदद के लिए हैंडल को आवश्यक स्थिति में लॉक किया जा सकता है सेवा.
4. इन-हाउस विनिर्माण
शांगताई अपनी स्वयं की उत्पादन सुविधाओं पर वाल्व मशीनिंग, असेंबली और परीक्षण करती है। विभिन्न सामग्री और घटक विन्यास अनुप्रयोग आवश्यकताओं के अनुसार प्रदान किया जा सकता है।
उपयोग के लिए सावधानियां
1. पुष्टि करें कि वाल्व दबाव और तापमान रेटिंग पहले की वास्तविक परिचालन स्थितियों के लिए उपयुक्त हैं स्थापना.
2. ऑपरेशन से पहले लॉकिंग डिवाइस की जांच करें और सुनिश्चित करें कि हैंडल को सही तरीके से लॉक और रिलीज़ किया जा सकता है।
3. कार्यशील माध्यम और तापमान के अनुसार वाल्व सीट, सील और अन्य गीले घटकों का चयन करें।
4. वाल्व बॉडी, हैंडल और कनेक्शन पर प्रभाव या अत्यधिक बाहरी बल से बचें।
5. स्थापना और रखरखाव को लागू वाल्व और पाइपलाइन प्रक्रियाओं का पालन करना चाहिए।
शिपिंग और पैकेजिंग
निर्यात शिपमेंट के लिए वाल्व नालीदार डिब्बों और प्लाईवुड मामलों में पैक किए जाते हैं। पैकेजिंग का चयन कर लिया गया है उत्पाद के आकार और परिवहन आवश्यकताओं के अनुसार।
अक्सर पूछे जाने वाले प्रश्न
1. 2000WOG का क्या मतलब है?
2000WOG लागू रेटिंग के तहत पानी, तेल और गैस सेवा के लिए वाल्व की नाममात्र दबाव रेटिंग को इंगित करता है शर्तें. वास्तविक स्वीकार्य कार्य दबाव वाल्व के आकार, तापमान और सेवा शर्तों पर निर्भर करता है।
2. 3PC 2000WOG लॉकेबल बॉल वाल्व किस प्रकार के मीडिया को संभाल सकता है?
उपयुक्त मीडिया वाल्व बॉडी, सीट, सील और अन्य सामग्री संयोजन पर निर्भर करता है। पानी, तेल, गैस और अन्य संगत औद्योगिक मीडिया को चयनित कॉन्फ़िगरेशन के अनुसार माना जा सकता है।
3. क्या वाल्व को विभिन्न सामग्रियों या घटकों के साथ आपूर्ति की जा सकती है?
हाँ। वाल्व सामग्री, सीटें, सील और अन्य घटकों को आवश्यक दबाव के अनुसार चुना जा सकता है, तापमान और मध्यम.
4. वाल्व के साथ कौन से दस्तावेज़ उपलब्ध हैं?
सामग्री परीक्षण रिपोर्ट और लागू उत्पाद दस्तावेज़ीकरण वाल्व कॉन्फ़िगरेशन के अनुसार प्रदान किए जा सकते हैं आदेश की आवश्यकताएँ।
5. क्या इस वाल्व को एक्चुएटर के साथ आपूर्ति की जा सकती है?
हाँ। आवश्यक वाल्व आकार के अनुसार मैनुअल, वायवीय और इलेक्ट्रिक एक्चुएशन विकल्पों पर विचार किया जा सकता है। संचालन की स्थिति और नियंत्रण प्रणाली।
