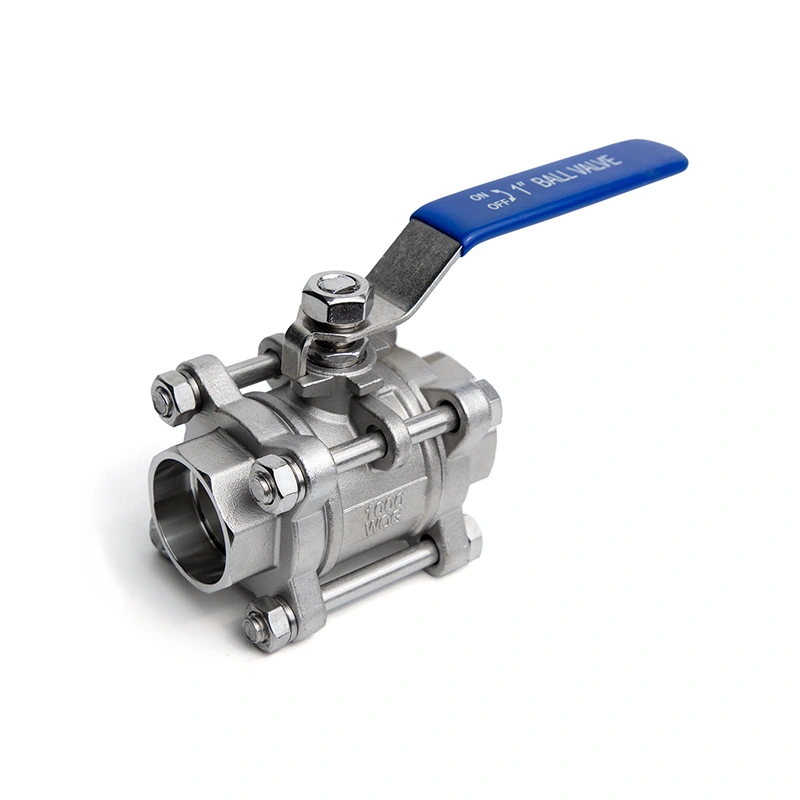

3पीसी सॉकेट-वेल्डेड एंड स्टेनलेस स्टील बॉल वाल्व

3पीसी सॉकेट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल वाल्व कॉम्पैक्ट, स्थायी पाइपलाइन कनेक्शन के लिए सॉकेट-वेल्ड एंड्स के साथ तीन-टुकड़ा स्टेनलेस स्टील बॉडी को जोड़ता है। इसका स्प्लिट-बॉडी निर्माण वाल्व को अलग करने और दबाव कम करने के बाद आंतरिक सील और अन्य उपयोगी घटकों तक पहुंचने की अनुमति देता है। पूर्ण-पोर्ट प्रवाह मार्ग कम प्रवाह प्रतिरोध का समर्थन करता है, जबकि बॉल-एंड-सीट डिज़ाइन संगत तरल पदार्थों के लिए द्वि-दिशात्मक शट-ऑफ प्रदान करता है। यह तेल और गैस, रासायनिक प्रसंस्करण, जल उपचार और अन्य औद्योगिक प्रणालियों में उच्च दबाव पाइपिंग के लिए उपयुक्त है।

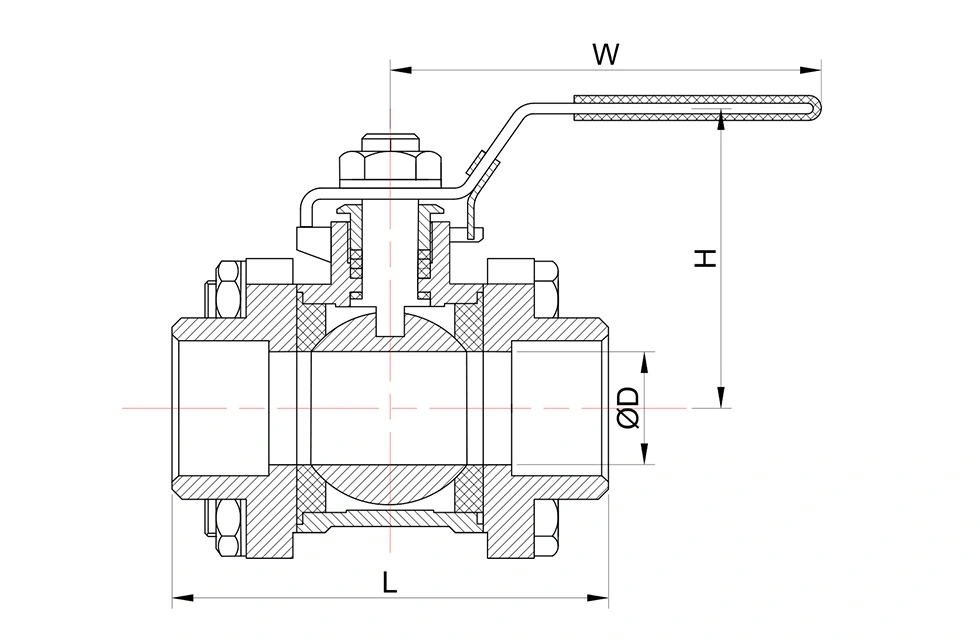

मुख्य आयाम

* एन: थ्रेड एएनएसएल बी 2.1 एनपीटी के अनुसार समाप्त होता है
* बी: थ्रेड बीएस21 बीएसपी के अनुसार समाप्त होता है

केवीमूल्य

Kv (m3/h) = प्रति घंटे घन मीटर में पानी की प्रवाह दर जो वाल्व में 1 बार का दबाव ड्रॉप उत्पन्न करेगी।

वाल्व के कार्य और मुख्य विशेषताएं

1. सॉकेट-वेल्ड कनेक्शन

संगत पाइपिंग के साथ वेल्डेड इंस्टॉलेशन के लिए सॉकेट-वेल्ड सिरों को निर्दिष्ट कनेक्शन आयामों के अनुसार मशीनीकृत किया जाता है। यह कनेक्शन आमतौर पर छोटे-बोर औद्योगिक लाइनों पर उपयोग किया जाता है जहां स्थायी पाइप-टू-वाल्व जोड़ की आवश्यकता होती है। वेल्डिंग को लागू पाइपिंग विनिर्देश और प्रक्रिया का पालन करना चाहिए।

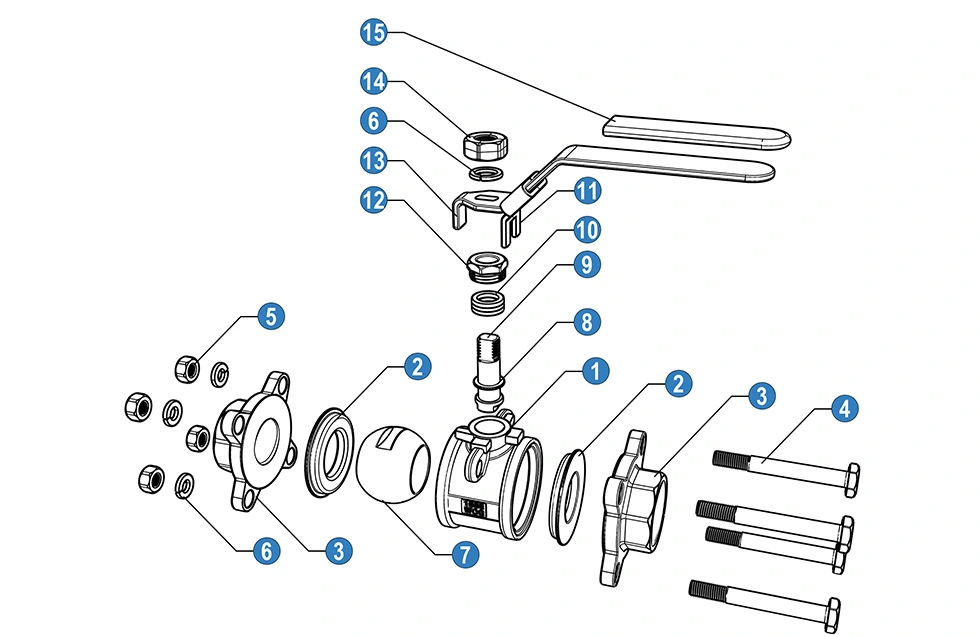

2. थ्री-पीस बॉडी

तीन टुकड़ों वाली बोल्ट वाली बॉडी पाइपलाइन को अलग करने और दबाव कम करने के बाद वाल्व के आंतरिक घटकों तक पहुंच की अनुमति देती है। संपूर्ण वाल्व असेंबली को बदले बिना सील और अन्य उपयोगी हिस्सों का निरीक्षण किया जा सकता है या बदला जा सकता है।

3. बॉल और सीट सीलिंग

प्रवाह मार्ग को खोलने या बंद करने के लिए गेंद सीट के विपरीत घूमती है। जब चयनित सीट और सीलिंग सामग्री सेवा शर्तों के लिए उपयुक्त होती है तो वाल्व दोनों प्रवाह दिशाओं में शट-ऑफ प्रदान करता है। प्रवाह मार्ग पूरी तरह से खुला होने पर तरल पदार्थ को सीमित रुकावट के साथ वाल्व से गुजरने की अनुमति देता है।

4. स्टेनलेस स्टील निर्माण

स्टेनलेस स्टील निर्माण संगत पानी, तेल, गैस और रासायनिक मीडिया से जुड़े अनुप्रयोगों के लिए उपलब्ध है। सामग्री के चयन में द्रव संरचना, एकाग्रता, ऑपरेटिंग तापमान, दबाव और संक्षारण स्थितियों को ध्यान में रखा जाना चाहिए।

शांगताई के बारे में

शांगताई वानजाउ, झेजियांग, चीन में स्थित है, और घरेलू और निर्यात बाजारों के लिए औद्योगिक वाल्व बनाती है। इसकी उत्पादन गतिविधियों में मशीनिंग, वाल्व असेंबली, दबाव परीक्षण, निरीक्षण और उत्पाद अंकन शामिल हैं।

गुणवत्ता प्रबंधन प्रणाली ISO 9001 से प्रमाणित है, और लागू उत्पादों के लिए CE दस्तावेज़ उपलब्ध है। निरीक्षण में ऑर्डर की आवश्यकताओं के अनुसार आने वाली सामग्री की जांच, इन-प्रोसेस निरीक्षण, तैयार वाल्व निरीक्षण और प्री-शिपमेंट जांच शामिल हो सकती है।

सॉकेट-वेल्ड बॉल वाल्व के लिए, आवश्यक आयामों और लागू मानकों के अनुसार विभिन्न कनेक्शन कॉन्फ़िगरेशन की आपूर्ति की जा सकती है। टाइप ए और टाइप बी सॉकेट-वेल्ड कॉन्फ़िगरेशन विशिष्ट आवश्यकताओं के लिए उपलब्ध हैं, उत्पादन से पहले कनेक्शन आयामों की पुष्टि की जाती है।

अक्सर पूछे जाने वाले प्रश्न

1. सॉकेट-वेल्ड और थ्रेडेड कनेक्शन के बीच क्या अंतर है?

सॉकेट-वेल्ड कनेक्शन वाल्व और पाइप के बीच एक वेल्डेड जोड़ का उपयोग करते हैं, जबकि थ्रेडेड कनेक्शन मिलान पाइप थ्रेड पर निर्भर करते हैं। सॉकेट-वेल्ड सिरे आमतौर पर छोटे-बोर पाइपिंग के लिए निर्दिष्ट किए जाते हैं जहां स्थायी वेल्डेड कनेक्शन की आवश्यकता होती है। उपयुक्त कनेक्शन पाइपिंग मानक, दबाव, तापमान और स्थापना आवश्यकताओं पर निर्भर करता है।

2. क्या विभिन्न सॉकेट-वेल्ड कॉन्फ़िगरेशन उपलब्ध हैं?

हाँ। आवश्यक आयामों और लागू पाइपिंग मानकों के अनुसार विभिन्न सॉकेट-वेल्ड कॉन्फ़िगरेशन की आपूर्ति की जा सकती है। उत्पादन से पहले कनेक्शन प्रकार और आयामी आवश्यकताओं की पुष्टि की जानी चाहिए, विशेष रूप से प्रतिस्थापन वाल्व और निर्यात परियोजनाओं के लिए।

3. क्या आंतरिक रखरखाव के लिए वाल्व खोला जा सकता है?

हाँ। पाइपलाइन को अलग करने और दबाव कम करने के बाद तीन टुकड़ों वाली बॉडी को अलग किया जा सकता है, जिससे आंतरिक सील और अन्य उपयोगी घटकों का निरीक्षण या प्रतिस्थापित किया जा सकता है। पाइपलाइन पर दबाव पड़ने पर वाल्व को अलग नहीं किया जाना चाहिए।

4. वाल्व के साथ कौन से दस्तावेज़ उपलब्ध हैं?

लागू कॉन्फ़िगरेशन के लिए ISO 9001 और CE दस्तावेज़ उपलब्ध कराए जा सकते हैं। सामग्री दस्तावेज़ीकरण, निरीक्षण रिकॉर्ड, परीक्षण रिपोर्ट और उत्पाद चित्र भी ऑर्डर और परियोजना आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं।

5. 3पीसी सॉकेट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल वाल्व के लिए कौन से अनुप्रयोग उपयुक्त हैं?

वाल्व का उपयोग तेल और गैस, पेट्रोकेमिकल, रासायनिक प्रसंस्करण, जल उपचार, बिजली उत्पादन और सामान्य औद्योगिक पाइपिंग में संगत तरल पदार्थों के लिए किया जा सकता है। सामग्री, सीट और सीलिंग घटकों का चयन वास्तविक माध्यम, दबाव और तापमान के अनुसार किया जाना चाहिए।

6. वाल्व चयन के लिए कौन सी जानकारी आवश्यक है?

मुख्य जानकारी में वाल्व का आकार, दबाव रेटिंग, सॉकेट-वेल्ड आयाम, कार्यशील माध्यम, परिचालन दबाव, तापमान, बॉडी और सीलिंग सामग्री, मात्रा और लागू मानक शामिल हैं। प्रतिस्थापन परियोजनाओं के लिए, मौजूदा वाल्व चित्र या आयामी जानकारी भी पुष्टि के लिए प्रदान की जा सकती है।
