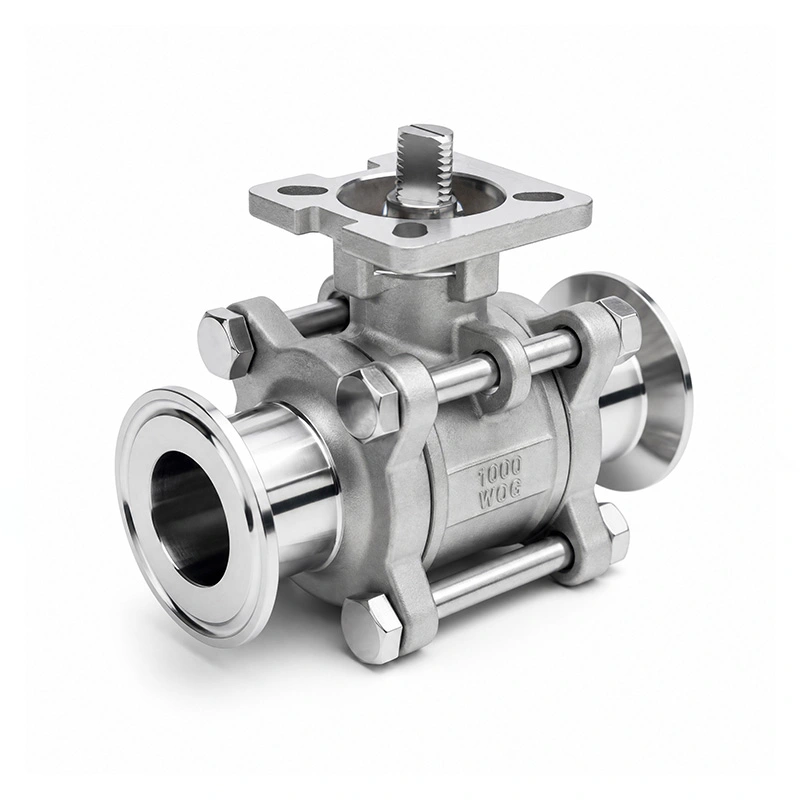

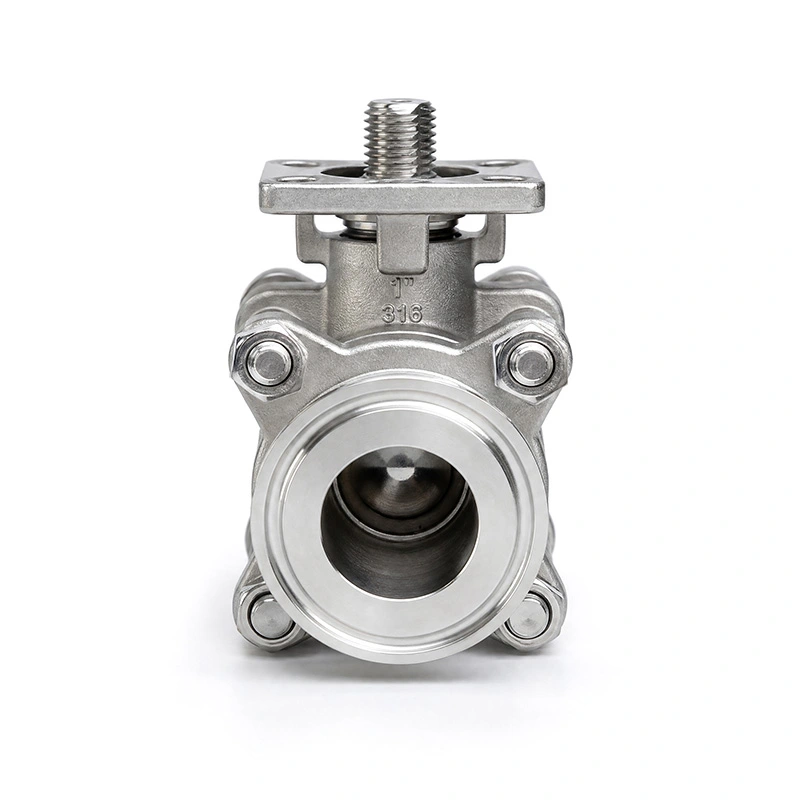

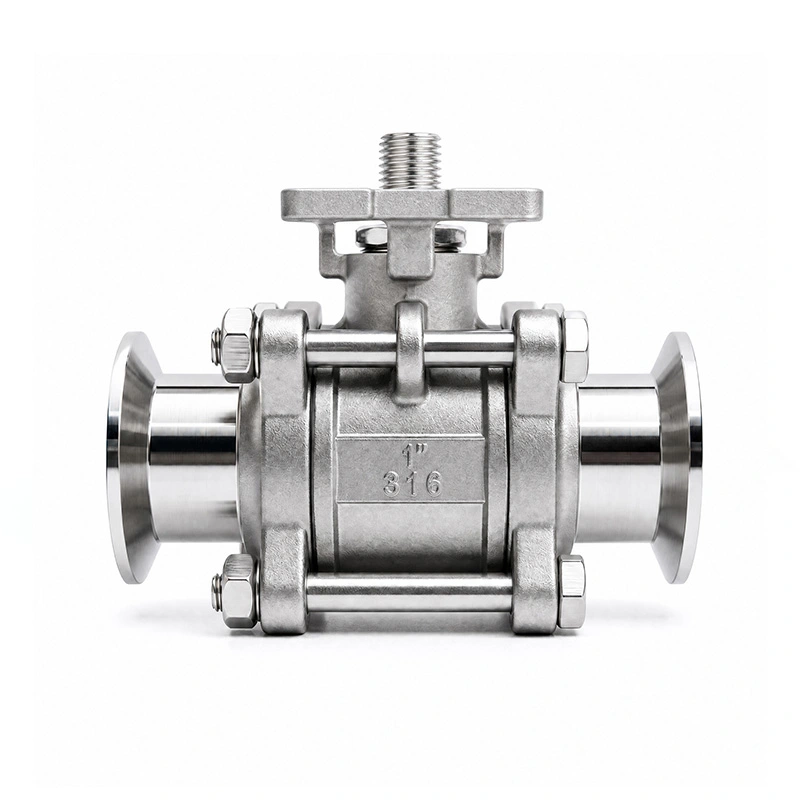

आईएसओ 5211 माउंटिंग पैड के साथ 3पीसी पूरी तरह से इनकैप्सुलेटेड ट्राई-क्लैंप बॉल वाल्व

आईएसओ 5211 माउंटिंग पैड के साथ 3पीसी पूरी तरह से इनकैप्सुलेटेड ट्राई-क्लैंप बॉल वाल्व सैनिटरी और प्रोसेस पाइपिंग सिस्टम के लिए ट्राई-क्लैंप कनेक्शन के साथ तीन-टुकड़ा वाल्व बॉडी का उपयोग करता है। तीन-टुकड़े का निर्माण पाइपलाइन को अलग करने के बाद आंतरिक घटकों तक पहुंच प्रदान करता है, जबकि आईएसओ 5211 माउंटिंग पैड वायवीय या इलेक्ट्रिक एक्चुएटर इंस्टॉलेशन के लिए एक मानकीकृत इंटरफ़ेस प्रदान करता है। यह कॉन्फ़िगरेशन द्रव नियंत्रण प्रणालियों के लिए उपयुक्त है जहां सैनिटरी कनेक्शन और स्वचालित वाल्व संचालन की आवश्यकता होती है।

मुख्य आयाम

मुख्य डिज़ाइन विशेषताएँ

तीन-टुकड़ा वाल्व निर्माण

तीन टुकड़ों वाली बॉडी में एक केंद्रीय वाल्व अनुभाग और दो अंत अनुभाग होते हैं। पाइपलाइन को ठीक से अलग करने और वाल्व को दबावमुक्त करने के बाद, आंतरिक घटकों का निरीक्षण करने या बदलने के लिए बॉडी को खोला जा सकता है। यह संरचना उन अनुप्रयोगों के लिए उपयोगी है जहां सीटों, सील या अन्य आंतरिक भागों के आवधिक रखरखाव की आवश्यकता होती है।

त्रि-क्लैंप कनेक्शन

त्रि-क्लैंप कनेक्शन थ्रेडेड या फ़्लैंग्ड जोड़ों के बजाय क्लैंप और गैसकेट व्यवस्था का उपयोग करते हैं। यह कनेक्शन विधि वाल्व को सीधे पाइपलाइन में वेल्डिंग किए बिना स्थापित या हटाने की अनुमति देती है। लागू गैसकेट सामग्री और कनेक्शन आयामों को प्रक्रिया माध्यम, तापमान और पाइपिंग विनिर्देश के अनुसार चुना जाना चाहिए।

ISO 5211 एक्चुएटर माउंटिंग

आईएसओ 5211 माउंटिंग पैड के साथ 3पीसी पूरी तरह से इनकैप्सुलेटेड ट्राई-क्लैंप बॉल वाल्व को वाल्व पर आईएसओ 5211 एक्चुएटर माउंटिंग इंटरफ़ेस के साथ डिज़ाइन किया गया है। यह संगत वायवीय या इलेक्ट्रिक एक्चुएटर्स को एक अलग पारंपरिक माउंटिंग व्यवस्था पर निर्भर किए बिना सीधे वाल्व पर माउंट करने की अनुमति देता है। एक्चुएटर का चयन वाल्व के आकार, ऑपरेटिंग टॉर्क और सिस्टम नियंत्रण आवश्यकताओं से मेल खाना चाहिए।

316 स्टेनलेस स्टील गीले घटक

बॉडी को ASTM A351 CF8M (316) के रूप में निर्दिष्ट किया गया है, जबकि बॉल और स्टेम को ASTM A182 F316 के रूप में निर्दिष्ट किया गया है। ये स्टेनलेस स्टील सामग्री औद्योगिक तरल अनुप्रयोगों की एक श्रृंखला के लिए उपयुक्त हैं जहां सामग्री अनुकूलता और संक्षारण प्रतिरोध महत्वपूर्ण विचार हैं। RPTFE सीट 15% फिलर के साथ PTFE को जोड़ती है और चयन से पहले इसका मूल्यांकन वास्तविक माध्यम और ऑपरेटिंग तापमान के आधार पर किया जाना चाहिए।

अनुप्रयोग

ISO 5211 माउंटिंग पैड के साथ 3PC पूरी तरह से इनकैप्सुलेटेड ट्राई-क्लैंप बॉल वाल्व का उपयोग उन पाइपिंग सिस्टम में किया जा सकता है जिनके लिए कॉम्पैक्ट शट-ऑफ वाल्व, सैनिटरी-स्टाइल कनेक्शन और वैकल्पिक स्वचालित एक्चुएशन की आवश्यकता होती है। विशिष्ट अनुप्रयोग क्षेत्रों में शामिल हैं:

सामान्य तरल प्रसंस्करण

रासायनिक द्रव प्रबंधन

जल उपचार सुविधाएं

हल्का औद्योगिक विनिर्माण

स्वचालित पाइपिंग सिस्टम

स्थापना एवं संचालन

त्रि-क्लैंप स्थापना

स्थापना से पहले, पुष्टि करें कि वाल्व का आकार, कनेक्शन आयाम, गैसकेट सामग्री और दबाव-तापमान की आवश्यकताएं पाइपलाइन विनिर्देश से मेल खाती हैं। वाल्व को मेटिंग ट्राई-क्लैंप कनेक्शन के बीच रखें, उपयुक्त गैसकेट स्थापित करें और क्लैंप के साथ जोड़ को सुरक्षित करें। सिस्टम पर दबाव डालने से पहले कनेक्शन को सही संरेखण के लिए जांचा जाना चाहिए।

एक्चुएटर स्थापना

ISO 5211 माउंटिंग पैड संगत वायवीय या इलेक्ट्रिक एक्चुएटर्स के लिए इंटरफ़ेस प्रदान करता है। इंस्टॉलेशन से पहले एक्चुएटर माउंटिंग पैटर्न, शाफ्ट आयाम और आवश्यक ऑपरेटिंग टॉर्क की जांच करें। एक्चुएटर को वाल्व और एक्चुएटर निर्माता के निर्देशों के अनुसार स्थापित और समायोजित किया जाना चाहिए।

रखरखाव

रखरखाव से पहले, वाल्व को पाइपलाइन से अलग करें और सभी शेष दबाव को हटा दें। तीन टुकड़ों का निर्माण गेंद, सीटों, स्टेम और सीलिंग घटकों के निरीक्षण के लिए वाल्व बॉडी को खोलने की अनुमति देता है। घिसे हुए घटकों को उपयुक्त भागों से बदलें और सेवा में वापस करने से पहले वाल्व की सीलिंग और परिचालन स्थिति की जांच करें।

चयन संबंधी विचार

नए पाइपिंग सिस्टम के लिए इस वाल्व का चयन करते समय, ऑपरेटिंग माध्यम, दबाव, तापमान, पाइप का आकार, कनेक्शन आयाम और आवश्यक सक्रियण विधि पर विचार करें। प्रक्रिया द्रव के साथ अनुकूलता के लिए वाल्व सीट और सीलिंग सामग्री की जाँच की जानी चाहिए। स्वचालित अनुप्रयोगों के लिए, एक्चुएटर का चयन वाल्व ऑपरेटिंग टॉर्क और सिस्टम की नियंत्रण आवश्यकताओं के अनुसार किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: ISO 5211 माउंटिंग पैड के साथ 3PC पूरी तरह से इनकैप्सुलेटेड ट्राई-क्लैंप बॉल वाल्व का उपयोग किसके लिए किया जाता है?

आईएसओ 5211 माउंटिंग पैड के साथ 3पीसी पूरी तरह से इनकैप्सुलेटेड ट्राई-क्लैंप बॉल वाल्व का उपयोग पाइपिंग सिस्टम में तरल पदार्थ को चालू/बंद करने के लिए किया जाता है, जहां तीन-टुकड़ा वाल्व बॉडी, ट्राई-क्लैंप कनेक्शन और एक्चुएटर माउंटिंग इंटरफ़ेस की आवश्यकता होती है। इसे मैन्युअल संचालन के लिए कॉन्फ़िगर किया जा सकता है या स्वचालित नियंत्रण के लिए उपयुक्त वायवीय या इलेक्ट्रिक एक्चुएटर के साथ जोड़ा जा सकता है।

Q2: ISO 5211 माउंटिंग पैड क्या प्रदान करता है?

ISO 5211 माउंटिंग पैड एक मानकीकृत एक्चुएटर माउंटिंग इंटरफ़ेस प्रदान करता है। संगत वायवीय या इलेक्ट्रिक एक्चुएटर्स को लागू आईएसओ 5211 माउंटिंग आयामों के अनुसार लगाया जा सकता है, जो एक्चुएटर आकार और वाल्व टॉर्क आवश्यकताओं के अधीन है।

Q3: थ्री-पीस निर्माण के क्या फायदे हैं?

पाइपलाइन को अलग करने और दबाव कम करने के बाद तीन-टुकड़े का निर्माण वाल्व के आंतरिक घटकों तक पहुंच प्रदान करता है। यह पूरी तरह से बंद वन-पीस बॉडी की तुलना में सीटों, सीलों और अन्य उपयोगी घटकों के निरीक्षण और प्रतिस्थापन को सरल बना सकता है।

Q4: इस वाल्व के लिए किस सामग्री का उपयोग किया जाता है?

बॉडी ASTM A351 CF8M (316) है, जबकि बॉल और स्टेम ASTM A182 F316 हैं। सीट RPTFE (PTFE+15%fv) है। अन्य सामग्री विन्यास अनुरोध पर उपलब्ध हैं।

Q5: क्या इस वाल्व का उपयोग वायवीय या इलेक्ट्रिक एक्चुएटर्स के साथ किया जा सकता है?

हाँ। ISO 5211 माउंटिंग इंटरफ़ेस एक्चुएटर इंस्टॉलेशन के लिए डिज़ाइन किया गया है। उपयुक्त एक्चुएटर का चयन वाल्व आकार, ऑपरेटिंग टॉर्क, दबाव, तापमान और नियंत्रण प्रणाली की आवश्यकताओं के अनुसार किया जाना चाहिए।

Q6: ऑर्डर करने से पहले क्या जांचना चाहिए?

आवश्यक वाल्व आकार, कनेक्शन आयाम, ऑपरेटिंग दबाव, तापमान, प्रक्रिया माध्यम, सीट सामग्री और सक्रियण विधि की पुष्टि करें। स्वचालित प्रणालियों के लिए, एक्चुएटर माउंटिंग पैटर्न और आवश्यक टॉर्क की भी पुष्टि की जानी चाहिए।
