3पीसी बॉल वाल्व

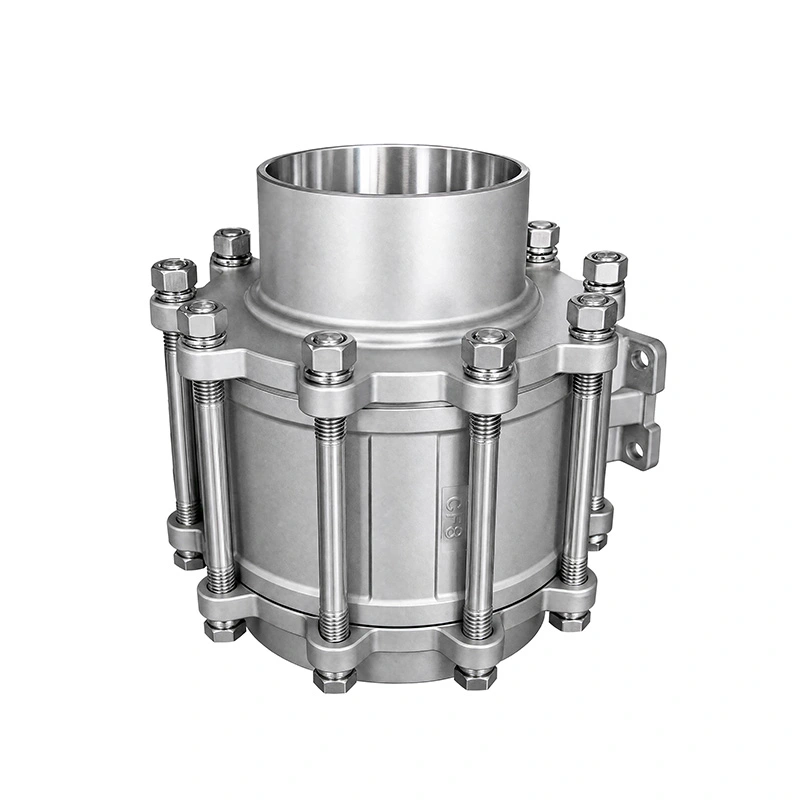

3पीसी बट-वेल्डेड एंड स्टेनलेस स्टील बॉल वाल्व विस्तारित स्टेम
शांगटाई 3पीसी बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल वाल्व एक्सटेंडेड स्टेम में बट-वेल्डेड एंड्स और इंसुलेटेड पाइपलाइनों और सीमित वाल्व एक्सेस के साथ अन्य अनुप्रयोगों के लिए एक विस्तारित स्टेम की सुविधा है। स्टेनलेस स्टील निर्माण औद्योगिक द्रव नियंत्रण का समर्थन करता है, जबकि आईएसओ 5211 माउंटिंग पैड वायवीय या इलेक्ट्रिक एक्चुएटर स्थापना की अनुमति देता है। लागू कॉन्फ़िगरेशन के लिए ISO 9001 और CE दस्तावेज़ उपलब्ध है।
3पीसी बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल वाल्व एक्सटेंडेड स्टेम में स्थायी पाइपलाइन कनेक्शन के लिए बट-वेल्डेड एंड्स और उन अनुप्रयोगों के लिए एक विस्तारित स्टेम की सुविधा है जहां वाल्व ऑपरेटिंग बिंदु को पाइप से दूर स्थित करने की आवश्यकता होती है। थ्री-पीस बॉडी रखरखाव के लिए आंतरिक घटकों तक पहुंचने की अनुमति देती है, जबकि आईएसओ 5211 माउंटिंग पैड वायवीय या इलेक्ट्रिक एक्चुएटर्स की सीधी स्थापना का समर्थन करता है।
मुख्य आयाम
| आकार | 1/4" - 8" |
| दबाव वर्ग | सीएल150 |
| बट-वेल्ड समाप्त होता है | एएसएमई बी16.25 |
| अधिकतम दबाव | 285पीएसआई |
| डिजाइन और विनिर्माण मानक | एएसएमई बी16.34 |
| परीक्षण एवं निरीक्षण | एपीआई598 |
| दबाव-तापमान रेटिंग | एएसएमई बी16.34 |
| तापमान की रेंज | -25℃~150℃ |
| शरीर की सामग्री | एएसटीएम ए351 सीएफ8एम（316） |
| गेंद सामग्री | एएसटीएम ए182 एफ316 |
| तना सामग्री | एएसटीएम ए182 एफ316 |
| सीट सामग्री | आरपीटीएफई(पीटीएफई+15%एफवी) |
| विकल्प | अन्य सामग्रियां अनुरोध पर उपलब्ध हैं। |
उत्पाद की विशेषताएँ
1. बट-वेल्डेड पाइपलाइन कनेक्शन
वाल्व ASME B16.25 के अनुसार निर्मित बट-वेल्डेड सिरों का उपयोग करता है। वाल्व को सीधे पाइपलाइन में वेल्डिंग करने से थ्रेडेड या फ़्लैंग्ड जोड़ों के बिना एक निश्चित कनेक्शन मिलता है, जिससे यह कॉन्फ़िगरेशन स्थायी औद्योगिक पाइपिंग स्थापनाओं के लिए उपयुक्त हो जाता है।

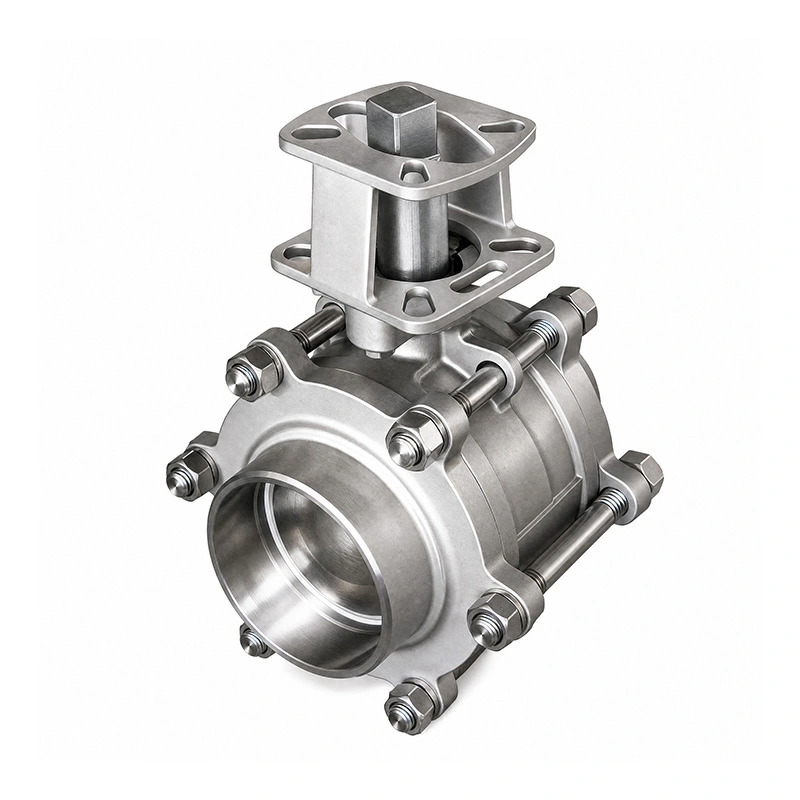

2. विस्तारित स्टेम विन्यास
विस्तारित स्टेम हैंडल या एक्चुएटर और पाइपलाइन के बीच अतिरिक्त ऑपरेटिंग क्लीयरेंस प्रदान करता है। यह उपयोगी है जहां इन्सुलेशन, पाइप व्यवस्था या स्थापना की स्थिति मानक वाल्व स्टेम तक पहुंच को सीमित करती है।
3. रखरखाव के लिए थ्री-पीस बॉडी
निरीक्षण या प्रतिस्थापन की आवश्यकता होने पर तीन-टुकड़ा निर्माण आंतरिक वाल्व घटकों तक पहुंच प्रदान करता है। संपूर्ण वाल्व असेंबली को बदले बिना सीट और सीलिंग घटकों की सर्विस की जा सकती है।
4. स्टेनलेस स्टील वाल्व निर्माण
3पीसी बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल वाल्व एक्सटेंडेड स्टेम बॉडी के लिए एएसटीएम ए351 सीएफ8एम (316) और बॉल और स्टेम के लिए एएसटीएम ए182 एफ316 का उपयोग करता है। RPTFE सीट -25℃ से 150℃ की सूचीबद्ध तापमान सीमा के लिए निर्दिष्ट है।

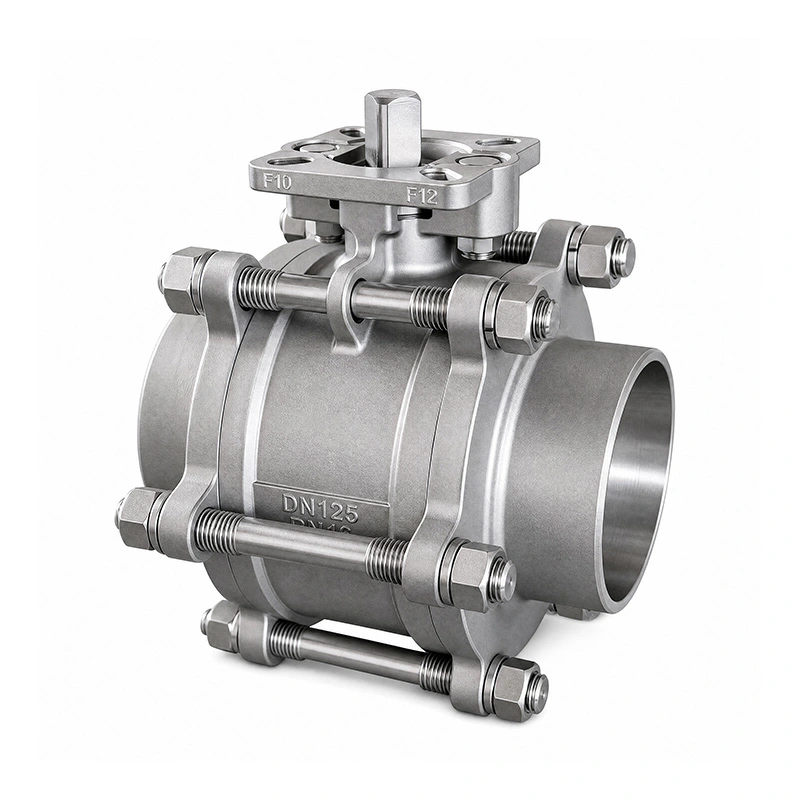

एक्चुएटर माउंटिंग
वाल्व सीधे एक्चुएटर इंस्टॉलेशन के लिए ISO 5211 माउंटिंग पैड से सुसज्जित है। वायवीय या इलेक्ट्रिक एक्चुएटर्स का चयन वाल्व आकार, ऑपरेटिंग टॉर्क और नियंत्रण आवश्यकताओं के अनुसार किया जा सकता है। अनुकूलता सुनिश्चित करने के लिए ऑर्डर देने से पहले एक्चुएटर माउंटिंग इंटरफ़ेस की जाँच की जानी चाहिए।
मानक और निरीक्षण
डिज़ाइन और विनिर्माण ASME B16.34 का अनुसरण करते हैं, ASME B16.25 पर आधारित बट-वेल्डेड सिरों के साथ। वाल्व परीक्षण और निरीक्षण एपीआई 598 के अनुसार किया जाता है। दबाव-तापमान रेटिंग भी एएसएमई बी16.34 के संदर्भ में हैं।
उत्पादन निरीक्षण में सामग्री सत्यापन, दबाव परीक्षण, सीलिंग निरीक्षण और तैयार वाल्व जांच शामिल हैं। सामग्री परीक्षण रिपोर्ट और लागू उत्पाद दस्तावेज़ीकरण वाल्व कॉन्फ़िगरेशन और ऑर्डर आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं।
अनुप्रयोग
3पीसी बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल वाल्व एक्सटेंडेड स्टेम औद्योगिक पाइपिंग सिस्टम के लिए है जिसके लिए स्थायी वेल्डेड कनेक्शन और सुलभ वाल्व ऑपरेशन की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में रासायनिक प्रसंस्करण, पेट्रोकेमिकल सिस्टम, फार्मास्युटिकल उपकरण, खाद्य और पेय प्रसंस्करण, बिजली उत्पादन और जल उपचार शामिल हैं।
चयन से पहले, पाइपलाइन माध्यम, दबाव, तापमान, पाइप आकार, वेल्डिंग विनिर्देश और उपलब्ध स्थापना स्थान की पुष्टि करें। सेवा माध्यम के साथ अनुकूलता के लिए वाल्व सामग्री और सीट कॉन्फ़िगरेशन की भी जाँच की जानी चाहिए।
अक्सर पूछे जाने वाले प्रश्न
1. 3पीसी बट-वेल्डेड एंड्स स्टेनलेस स्टील बॉल वाल्व एक्सटेंडेड स्टेम के मुख्य अनुप्रयोग क्या हैं?
इसका उपयोग औद्योगिक पाइपिंग सिस्टम में किया जाता है जहां वेल्डेड कनेक्शन और विस्तारित वाल्व पहुंच की आवश्यकता होती है। अनुप्रयोगों में रसायन, पेट्रोकेमिकल, फार्मास्युटिकल, खाद्य और पेय पदार्थ, बिजली और जल उपचार प्रणालियाँ शामिल हैं।
2. बट-वेल्डेड सिरों पर कौन सा मानक लागू होता है?
बट-वेल्डेड सिरे ASME B16.25 के अनुसार निर्दिष्ट हैं। स्थापना से पहले पाइपलाइन डिजाइन के अनुसार वेल्डिंग विनिर्देश की जांच की जानी चाहिए।
3. क्या एक्चुएटर सीधे स्थापित किया जा सकता है?
हाँ। वाल्व में वायवीय या इलेक्ट्रिक एक्चुएटर इंस्टॉलेशन के लिए ISO 5211 माउंटिंग पैड है। एक्चुएटर का चयन वाल्व आकार, ऑपरेटिंग टॉर्क और नियंत्रण आवश्यकताओं पर आधारित होना चाहिए।
4. मानक विन्यास में किन सामग्रियों का उपयोग किया जाता है?
बॉडी ASTM A351 CF8M (316) है, जबकि बॉल और स्टेम ASTM A182 F316 हैं। मानक सीट RPTFE (PTFE+15%fv) है। अन्य सामग्रियां अनुरोध पर उपलब्ध हैं।
5. अधिकतम दबाव और तापमान सीमा क्या है?
सूचीबद्ध अधिकतम दबाव 285PSI है, तापमान सीमा -25℃ से 150℃ तक है। वास्तविक परिचालन सीमा की पुष्टि वाल्व आकार, मध्यम और लागू दबाव-तापमान रेटिंग के अनुसार की जानी चाहिए।
6. क्या वाल्व को अनुकूलित किया जा सकता है?
हाँ। अन्य सामग्रियों और घटक विन्यासों की आपूर्ति आवश्यक माध्यम, दबाव, तापमान और स्थापना स्थितियों के अनुसार की जा सकती है।
