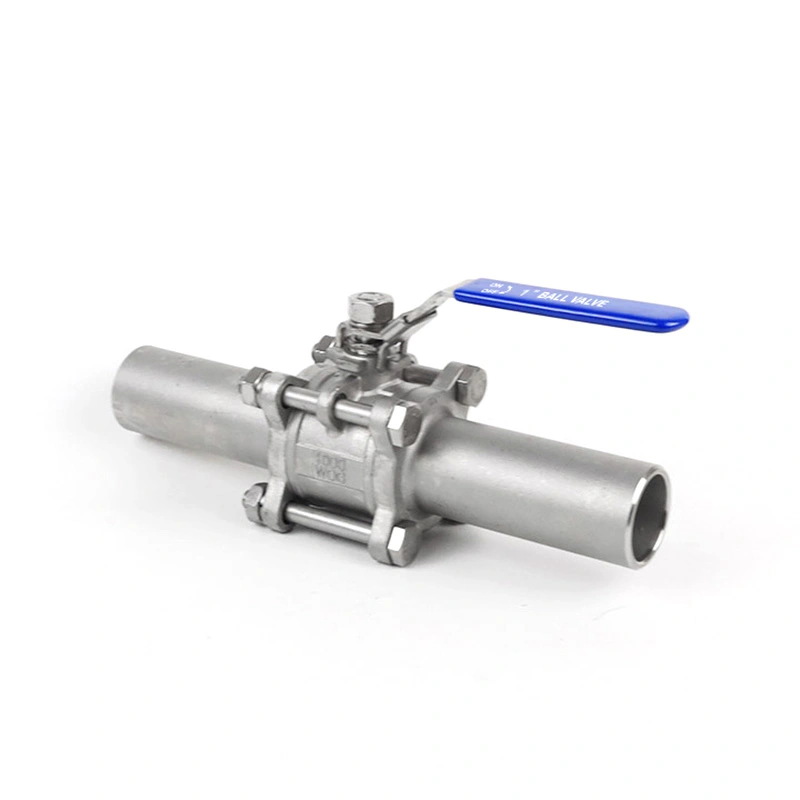

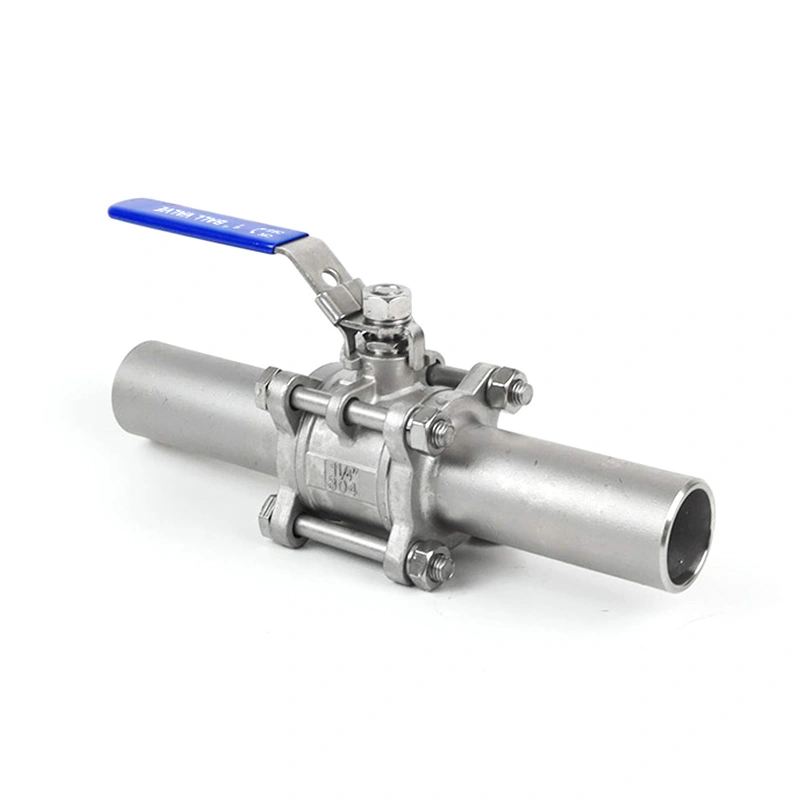

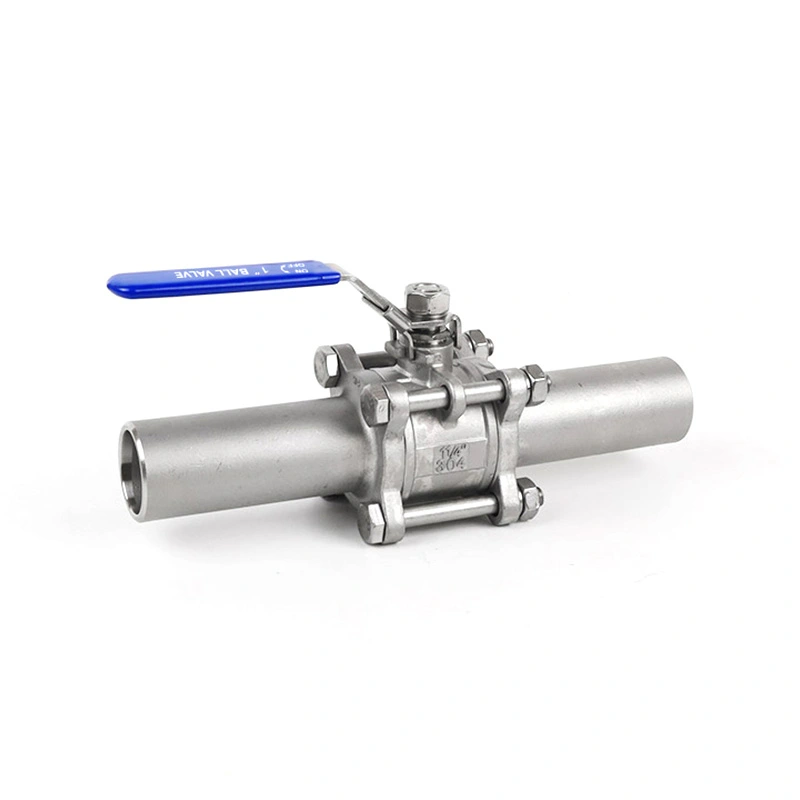

3पीसी बॉल वाल्व वेल्ड विस्तारित

3पीसी बॉल वाल्व वेल्ड एक्सटेंडेड वाल्व के बीच अतिरिक्त वेल्डिंग लंबाई प्रदान करने के लिए विस्तारित बट-वेल्ड सिरों का उपयोग करता है शरीर और पाइपलाइन. विस्तारित सिरे इंसुलेटेड पाइपलाइनों, दबे हुए प्रतिष्ठानों और पाइपिंग लेआउट के लिए उपयोगी होते हैं जहां अतिरिक्त वेल्डिंग दूरी की आवश्यकता होती है। थ्री-पीस बॉडी आंतरिक घटकों तक पहुंच भी प्रदान करती है पाइपलाइन अलग होने के बाद निरीक्षण और प्रतिस्थापन।

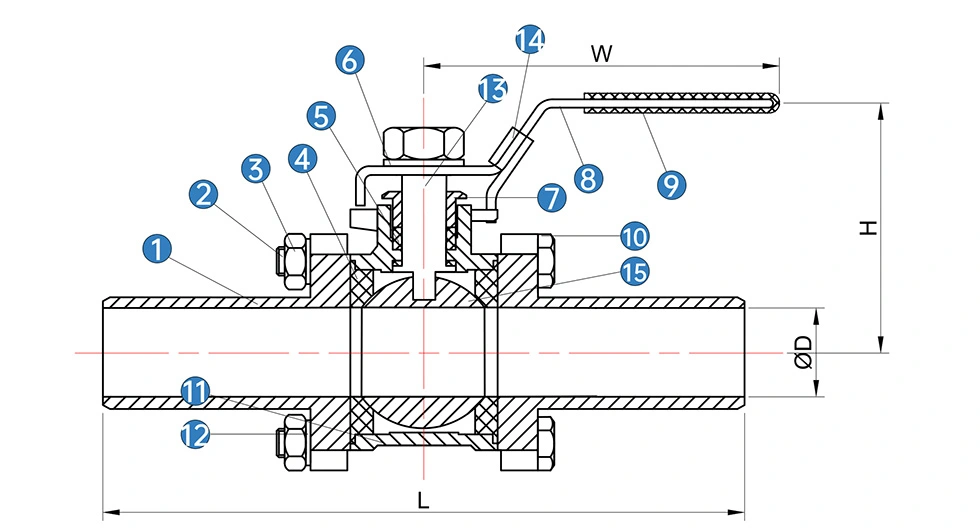

मुख्य आयाम

* एन: थ्रेड एएनएसआई बी 2.1 एनपीटी के अनुसार समाप्त होता है
* बी: थ्रेड बीएस21 बीएसपी के अनुसार समाप्त होता है

उत्पाद की विशेषताएँ

1. विस्तारित बट-वेल्ड अंत

विस्तारित वेल्ड सिरे पाइपलाइन वेल्डिंग के लिए अतिरिक्त स्थान प्रदान करते हैं और वेल्डिंग कार्य को मुख्य से दूर रखने में मदद करते हैं वाल्व शरीर. यह कॉन्फ़िगरेशन इंसुलेटेड या दबी हुई पाइपलाइनों के लिए उपयोगी है जहां वाल्व को स्थापित करने की आवश्यकता होती है इन्सुलेशन के बाहर या किसी सुलभ स्थान पर।

2. तीन-टुकड़ा निर्माण

विभाजित बॉडी निरीक्षण और रखरखाव के लिए वाल्व को खोलने की अनुमति देती है। सीटें, सील और अन्य आंतरिक प्रतिस्थापन की आवश्यकता होने पर घटकों तक पहुँचा जा सकता है, जिससे संपूर्ण वाल्व असेंबली को बदलने की आवश्यकता कम हो जाती है।

3. 316 स्टेनलेस स्टील सामग्री

3पीसी बॉल वाल्व वेल्ड एक्सटेंडेड बॉडी के लिए एएसटीएम ए351 सीएफ8एम (316) और बॉल और स्टेम के लिए एएसटीएम ए182 एफ316 का उपयोग करता है। मानक सीट RPTFE (PTFE+15%fv) है। आवश्यकतानुसार अन्य सामग्री संयोजन की आपूर्ति की जा सकती है सेवा शर्तें.

4. बट-वेल्ड कनेक्शन

वेल्ड सिरे ASME B16.25 आवश्यकताओं का पालन करते हैं। एक बट-वेल्डेड कनेक्शन वाल्व के बीच एक स्थायी जोड़ प्रदान करता है और पाइपलाइन, वेल्डिंग प्रक्रिया और पाइप की तैयारी लागू पाइपिंग विनिर्देश द्वारा निर्धारित की जाती है।

वेल्डिंग और स्थापना

वेल्डिंग से पहले, पाइप का आकार, वेल्ड-एंड आयाम, बेवल स्थिति और संरेखण की जांच करें। पाइपलाइन होनी चाहिए स्थापना के दौरान वाल्व पर अत्यधिक भार को रोकने के लिए उचित रूप से समर्थित। वेल्डिंग प्रक्रियाओं का भी पालन किया जाना चाहिए लागू परियोजना विशिष्टता.

विस्तारित सिरे वेल्डिंग क्षेत्र और वाल्व आंतरिक भाग के बीच अतिरिक्त दूरी प्रदान करते हैं। उपयुक्त वेल्डिंग और सीट, सील और अन्य गर्मी-संवेदनशील घटकों की सुरक्षा के लिए गर्मी-नियंत्रण प्रक्रियाओं का अभी भी पालन किया जाना चाहिए।

सामग्री और परिचालन की स्थिति

वाल्व सूचीबद्ध के तहत -25℃ से 150℃ के तापमान रेंज और 285PSI के अधिकतम दबाव के लिए निर्दिष्ट है शर्तें. वास्तविक परिचालन सीमा की पुष्टि वाल्व के आकार, माध्यम, तापमान और के अनुसार की जानी चाहिए लागू दबाव-तापमान रेटिंग।

स्टेनलेस स्टील बॉडी, F316 बॉल और F316 स्टेम संगत औद्योगिक मीडिया के लिए हैं। सीट और सीलिंग ऑर्डर देने से पहले सामग्री के चयन की वास्तविक तरल पदार्थ, तापमान और दबाव से जांच की जानी चाहिए।

गुणवत्ता निरीक्षण

सामग्री निरीक्षण

सामग्री की पहचान और संबंधित निरीक्षण रिकॉर्ड ऑर्डर आवश्यकताओं के अनुसार प्रदान किए जा सकते हैं। सामग्री लागू वाल्व कॉन्फ़िगरेशन के लिए परीक्षण रिपोर्ट उपलब्ध हैं।

आयामी निरीक्षण

निर्दिष्ट उत्पाद चित्र और आवश्यकताओं के अनुसार वाल्व आयाम और वेल्ड-एंड सुविधाओं की जांच की जाती है। निरीक्षण में वेल्ड-एंड की लंबाई, आयाम और सामान्य असेंबली स्थिति शामिल हो सकती है।

दबाव और सीलिंग परीक्षण

वाल्व परीक्षण और निरीक्षण एपीआई 598 आवश्यकताओं का पालन करते हैं। इसकी जांच के लिए दबाव और सीलिंग परीक्षण किए जाते हैं शिपमेंट से पहले वाल्व बॉडी और सीट सीलिंग प्रदर्शन।

वाल्व निरीक्षण समाप्त

अंतिम निरीक्षण में वाल्व की उपस्थिति, असेंबली, वेल्ड-एंड सुरक्षा और परिचालन स्थिति शामिल है। आवश्यक उत्पाद आदेश के अनुसार दस्तावेज तैयार किये जा सकते हैं।

अनुप्रयोग

3पीसी बॉल वाल्व वेल्ड एक्सटेंडेड औद्योगिक पाइपिंग के लिए उपयुक्त है जहां एक वेल्डेड कनेक्शन और अतिरिक्त वेल्डिंग होती है दूरी आवश्यक है. विशिष्ट अनुप्रयोगों में पेट्रोकेमिकल प्रसंस्करण, तेल और गैस प्रणाली, तापीय ऊर्जा, जल उपचार और सामान्य औद्योगिक द्रव नियंत्रण।

विस्तारित-अंत कॉन्फ़िगरेशन विशेष रूप से उपयोगी होता है जब पाइपलाइन इन्सुलेशन, भूमिगत स्थापना या साइट लेआउट वाल्व बॉडी के आसपास उपलब्ध स्थान को सीमित करता है। के आधार पर आवेदन उपयुक्तता की पुष्टि की जानी चाहिए मध्यम, दबाव, तापमान और पाइपलाइन विशिष्टता।

पैकेजिंग

वाल्वों को नालीदार डिब्बों और प्लाईवुड मामलों का उपयोग करके निर्यात परिवहन के लिए पैक किया जाता है। वेल्ड सिरे हैं हैंडलिंग के दौरान बेवल और कनेक्शन सतहों को नुकसान के जोखिम को कम करने के लिए पैकिंग के दौरान संरक्षित किया गया शिपमेंट.

अक्सर पूछे जाने वाले प्रश्न

1. 3पीसी बॉल वाल्व वेल्ड एक्सटेंडेड पर विस्तारित वेल्ड सिरों का उद्देश्य क्या है?

विस्तारित वेल्ड सिरे वाल्व बॉडी और पाइपलाइन के बीच अतिरिक्त वेल्डिंग दूरी प्रदान करते हैं। वे के लिए उपयोगी हैं इंसुलेटेड पाइपलाइन, दबे हुए इंस्टॉलेशन और अन्य लेआउट जहां वेल्डिंग क्षेत्र को दूर स्थित करने की आवश्यकता होती है वाल्व बॉडी से.

2. वाल्व के लिए किस सामग्री का उपयोग किया जाता है?

मानक बॉडी सामग्री ASTM A351 CF8M (316) है, गेंद और स्टेम के लिए ASTM A182 F316 का उपयोग किया जाता है। सीट है आरपीटीएफई (पीटीएफई+15%एफवी)। अन्य सामग्रियां अनुरोध पर उपलब्ध हैं।

3. बट-वेल्ड सिरों पर कौन सा मानक लागू होता है?

बट-वेल्ड सिरे ASME B16.25 के अनुसार निर्दिष्ट हैं। अंतिम वेल्डिंग प्रक्रिया को लागू का पालन करना चाहिए पाइपलाइन या परियोजना विशिष्टता.

4. क्या स्थापना के बाद वाल्व का रखरखाव किया जा सकता है?

हाँ। तीन टुकड़ों वाली बॉडी निरीक्षण और प्रतिस्थापन के लिए आंतरिक घटकों तक पहुंच प्रदान करती है। पाइपलाइन चाहिए वाल्व रखरखाव से पहले पृथक और दबाव रहित किया जाए।

5. दबाव और तापमान सीमाएँ क्या हैं?

सूचीबद्ध अधिकतम दबाव 285PSI है, और तापमान सीमा -25℃ से 150℃ है। वास्तविक स्वीकार्य संचालन स्थितियाँ वाल्व के आकार, माध्यम और लागू दबाव-तापमान रेटिंग पर निर्भर करती हैं।

6. कौन से दस्तावेज़ उपलब्ध कराए जा सकते हैं?

सामग्री परीक्षण रिपोर्ट और लागू निरीक्षण या उत्पाद दस्तावेज़ीकरण वाल्व के अनुसार प्रदान किया जा सकता है कॉन्फ़िगरेशन और ऑर्डर आवश्यकताएँ।
