3पीसी बॉल वाल्व

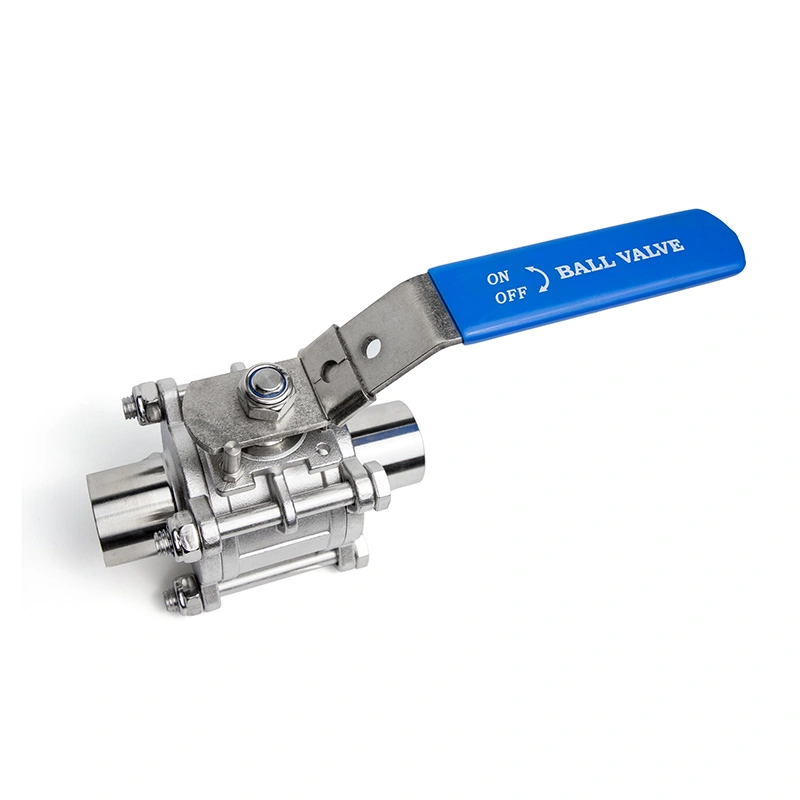

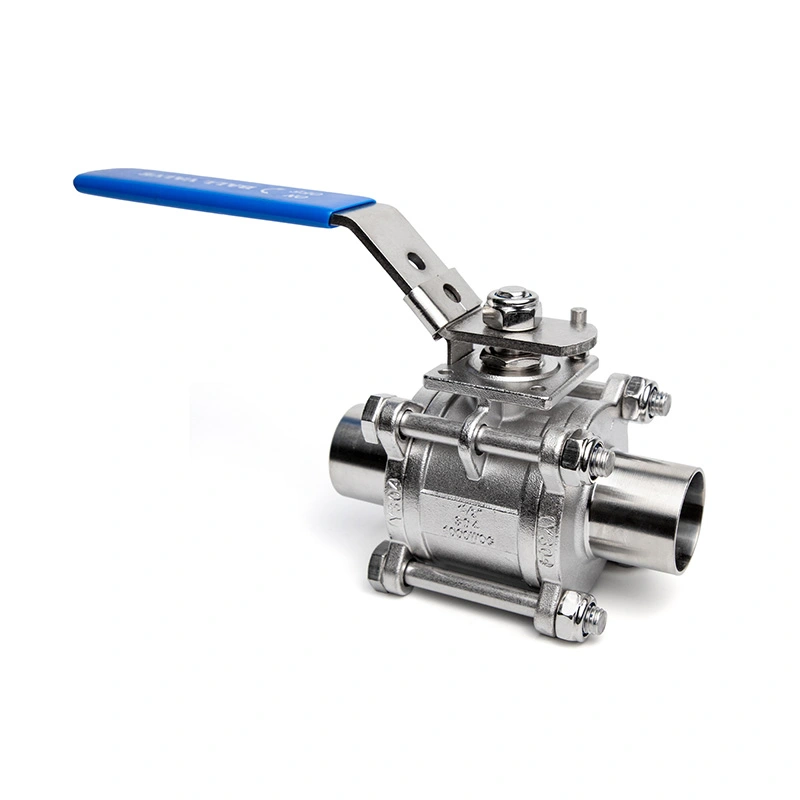

3 पीस पूरी तरह से इनकैप्सुलेटेड बट-वेल्डेड सेनेटरी बॉल वाल्व
शांगटाई 3 पीस पूरी तरह से इनकैप्सुलेटेड बट-वेल्डेड सेनेटरी बॉल वाल्व 304/316 स्टेनलेस स्टील में उपलब्ध है, जिसमें बट-वेल्ड सिरे लगभग रा 0.15μm तक तैयार होते हैं। इसकी पूरी तरह से एनकैप्सुलेटेड सील और सुचारू आंतरिक प्रवाह पथ उत्पाद अवशेषों को कम करने और सीआईपी/एसआईपी सफाई का समर्थन करने के लिए डिज़ाइन किए गए हैं। आईएसओ 9001 और सीई दस्तावेज लागू कॉन्फ़िगरेशन के लिए उपलब्ध है, जो वाल्व को स्वच्छ द्रव प्रसंस्करण प्रणालियों के लिए उपयुक्त बनाता है।
यह 3 पीस पूरी तरह से इनकैप्सुलेटेड बट-वेल्डेड सेनेटरी बॉल वाल्व स्वच्छ पाइपिंग सिस्टम के स्थायी कनेक्शन के लिए बट-वेल्ड सिरों का उपयोग करता है। वेल्ड सिरों की आंतरिक और बाहरी सतहों को लगभग Ra 0.15μm की सतह खुरदरापन के लिए मशीनीकृत किया जाता है, जो एक चिकनी वेल्डिंग सतह प्रदान करता है और उन क्षेत्रों को कम करता है जहां जोड़ के आसपास अवशेष जमा हो सकते हैं।
वाल्व उजागर अंतराल और उत्पाद प्रतिधारण को सीमित करने के लिए एक चिकनी सुरक्षात्मक संरचना के भीतर संलग्न लोचदार सीलिंग तत्व के साथ पूरी तरह से इनकैप्सुलेटेड सील का उपयोग करता है। 304 या 316 स्टेनलेस स्टील में उपलब्ध, इसे स्वच्छता प्रसंस्करण और सीआईपी/एसआईपी सफाई के लिए एक पॉलिश आंतरिक प्रवाह मार्ग के साथ आपूर्ति की जा सकती है। तीन टुकड़ों का निर्माण वाल्व को अलग करने और दबाव कम करने के बाद निरीक्षण और प्रतिस्थापन के लिए आंतरिक सीलिंग घटकों तक पहुंच की अनुमति देता है।
मुख्य आयाम
| आकार | 1/4"- 6" |
| दबाव वर्ग | सीएल150 |
| सेनेटरी वेल्ड समाप्त होता है | EN10357(DIN11850) / आईएसओ1127 |
| अधिकतम दबाव | 285पीएसआई |
| डिजाइन और विनिर्माण मानक | एएसएमई बी16.34 |
| परीक्षण एवं निरीक्षण | एपीआई598 |
| दबाव-तापमान रेटिंग | एएसएमई बी16.34 |
| तापमान की रेंज | -25℃~150℃ |
| शरीर की सामग्री | एएसटीएम ए351 सीएफ8एम（316） |
| गेंद सामग्री | एएसटीएम ए182 एफ316 |
| तना सामग्री | एएसटीएम ए182 एफ316 |
| सीट सामग्री | आरपीटीएफई(पीटीएफई+15%एफवी) |
| विकल्प | अन्य सामग्रियां अनुरोध पर उपलब्ध हैं। |

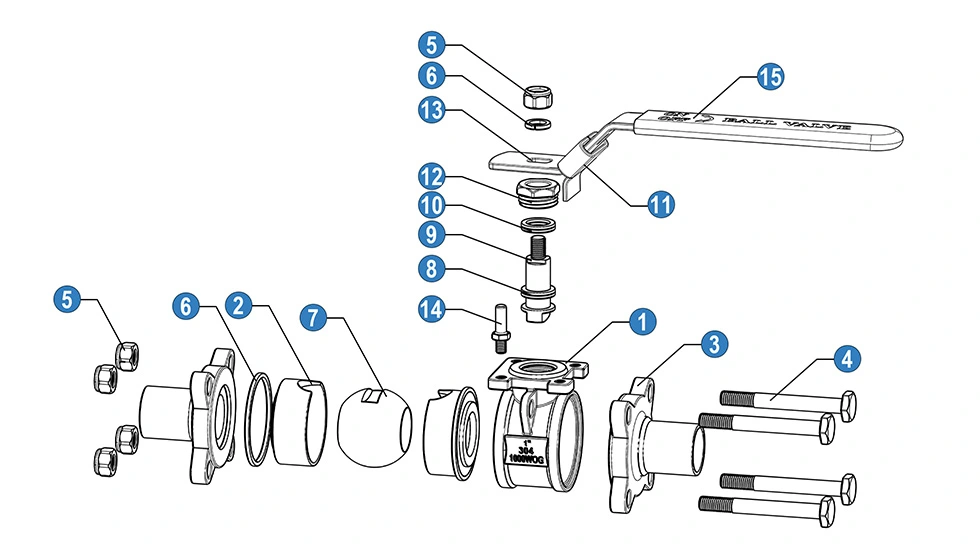

| नहीं | नाम | सामग्री (*एन/बी) | |
| 1 | शरीर | एसएस 316 | एसएस 304 |
| 2 | बॉल सीट | पीटीएफई | पीटीएफई |
| 3 | टोपी | एसएस 316 | एसएस 304 |
| 4 | पेंच | एसएस 304 | एसएस 304 |
| 5 | कड़े छिलके वाला फल | एसएस 304 | एसएस 304 |
| 6 | स्प्रिंग वाला वाशर | एसएस 304 | एसएस 304 |
| 7 | गेंद | एसएस 316 | एसएस 304 |
| 8 | घर्षण वलय | पीटीएफई | पीटीएफई |
| 9 | तना | एसएस 316 | एसएस 304 |
| 10 | तने की पैकिंग | पीटीएफई | पीटीएफई |
| 11 | लॉकिंग डिवाइस | एसएस 304 | एसएस 304 |
| 12 | ग्रंथि | एसएस 316 | एसएस 304 |
| 13 | सँभालना | एसएस | एसएस |
| 14 | स्टॉप पिन | एसएस 201 | एसएस 201 |
| 15 | आस्तीन संभालें | पीवीसी | पीवीसी |
· एन: थ्रेड एएनएसएल बी 2.1 एनपीटी के अनुसार समाप्त होता है
· बी: थ्रेड बीएस21 बीएसपी के अनुसार समाप्त होता है

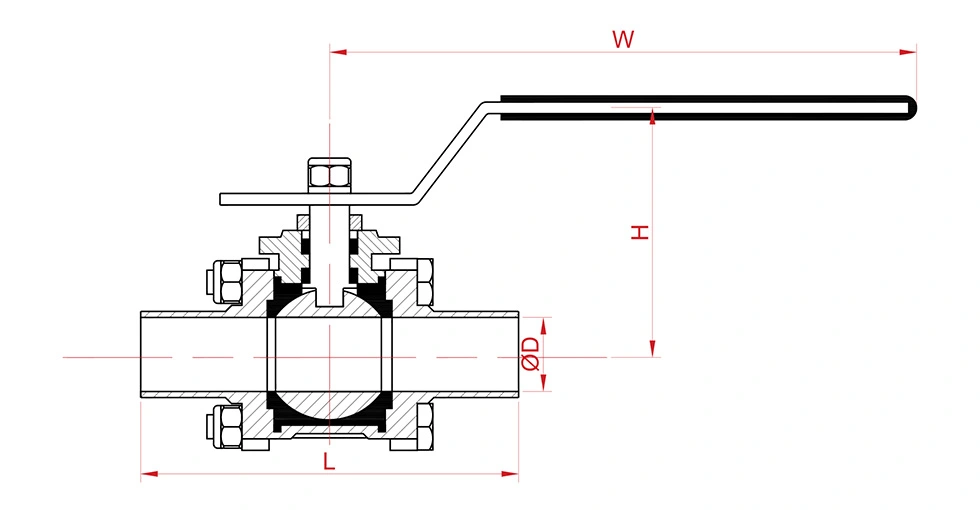

सामान्य आयाम
| आकार | आयाम (मिमी) | वजन(किग्रा) | |||
| D | W | H | एल(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
केवी मान
Kv (m3/h) = प्रति घंटे घन मीटर में पानी की प्रवाह दर जो 1 b का दबाव ड्रॉप उत्पन्न करेगी वाल्व के पार बार.
| आकार | आयाम (मिमी) | वजन(किग्रा) | |||
| D | W | H | एल(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
उत्पाद लाभ
1. परिशुद्धता से बने बट-वेल्ड सिरे
वेल्ड सिरों की आंतरिक और बाहरी दोनों सतहों को Ra ≈ 0.15μm तक सटीकता से मशीनीकृत किया गया है, जो उच्च समाक्षीयता सुनिश्चित करता है और ऑन-साइट सैनिटरी पाइपलाइनों के साथ चुस्त-दुरुस्त, स्थिर वेल्डिंग गुणवत्ता की गारंटी और छिपे हुए सैनिटरी जोखिमों को समाप्त करना कनेक्शन जोड़ों पर.
2. पूरी तरह से एनकैप्सुलेटेड सीलिंग संरचना
पूरी तरह से इनकैप्सुलेटेड सील डिज़ाइन इलास्टिक सीलिंग कोर को पूरी तरह से लपेटता है, उजागर इलास्टोमेर अंतराल को हटा देता है द्रव प्रतिधारण क्षेत्र. यह लंबे समय तक बनाए रखते हुए मध्यम संचय और माइक्रोबियल विकास को प्रभावी ढंग से रोकता है स्वच्छ प्रदर्शन और सफाई प्रक्रियाओं को सरल बनाना।
3. प्रीमियम सेनेटरी-ग्रेड स्टेनलेस स्टील
304 और 316 स्टेनलेस स्टील विकल्पों में उपलब्ध, वाल्व उत्कृष्ट संक्षारण प्रतिरोध और यांत्रिक प्रदान करता है ताकत. दर्पण-पॉलिश आंतरिक प्रवाह पथ न्यूनतम प्रतिरोध के साथ पूरी तरह से सुचारू द्रव हस्तांतरण सुनिश्चित करता है स्वच्छता औद्योगिक पाइपिंग आवश्यकताओं का अनुपालन।
4. आसान रखरखाव के लिए 3पीसी स्प्लिट संरचना
थ्री-पीस स्प्लिट बॉडी बिना काटे सीधे पाइपलाइन पर पूरी तरह से जुदा करने और सील बदलने की अनुमति देती है पूरी लाइन, सिस्टम डाउनटाइम को काफी कम कर देती है और दैनिक संचालन और रखरखाव लागत को कम कर देती है।
अक्सर पूछे जाने वाले प्रश्न
1. इस सैनिटरी बॉल वाल्व के पास क्या प्रमाणपत्र हैं?
हमारी उत्पादन प्रणाली ISO 9001 से प्रमाणित है, और लागू सेनेटरी बॉल वाल्व कॉन्फ़िगरेशन के लिए CE दस्तावेज़ उपलब्ध है। विशिष्ट उत्पाद और ऑर्डर आवश्यकताओं के अनुसार उपलब्ध प्रमाणीकरण और दस्तावेज़ीकरण की पुष्टि की जा सकती है।
2. इस वाल्व के लिए कौन सी बॉडी सामग्री उपलब्ध हैं?
मानक बॉडी सामग्री विकल्प 304 स्टेनलेस स्टील और 316 स्टेनलेस स्टील हैं। उपयुक्त ग्रेड का चयन कार्य माध्यम, तापमान और संक्षारण स्थितियों के अनुसार किया जा सकता है।
3. बट-वेल्ड सिरों की मशीनिंग सटीकता कैसी है?
बट-वेल्ड सिरों की आंतरिक और बाहरी सतहों को लगभग Ra 0.15μm की सतह खुरदरापन के लिए मशीनीकृत किया जाता है। यह एक चिकनी वेल्डिंग सतह प्रदान करता है और संगत सैनिटरी पाइपिंग के साथ उचित कनेक्शन का समर्थन करता है।
4. 3 पीस फुली इनकैप्सुलेटेड बट-वेल्डेड सेनेटरी बॉल वाल्व की मुख्य विशेषताएं क्या हैं?
वाल्व बट-वेल्ड सिरों, पूरी तरह से इनकैप्सुलेटेड सील और 304 या 316 स्टेनलेस स्टील निर्माण को जोड़ता है। सुचारू आंतरिक विन्यास सैनिटरी प्रसंस्करण प्रणालियों के लिए उपयुक्त है जहां सीआईपी या एसआईपी सफाई की आवश्यकता होती है।
5. क्या हम ऑन-साइट निरीक्षण के लिए आपके कारखाने का दौरा कर सकते हैं?
हाँ। फैक्ट्री वानजाउ, झेजियांग, चीन में स्थित है, वानजाउ हवाई अड्डे से कार द्वारा लगभग 10 मिनट की दूरी पर है। फ़ैक्टरी दौरे की व्यवस्था पहले से की जा सकती है, जिसमें दौरे के कार्यक्रम के अनुसार रिसेप्शन सहायता प्रदान की जाती है।
