निकला हुआ किनारा बॉल वाल्व

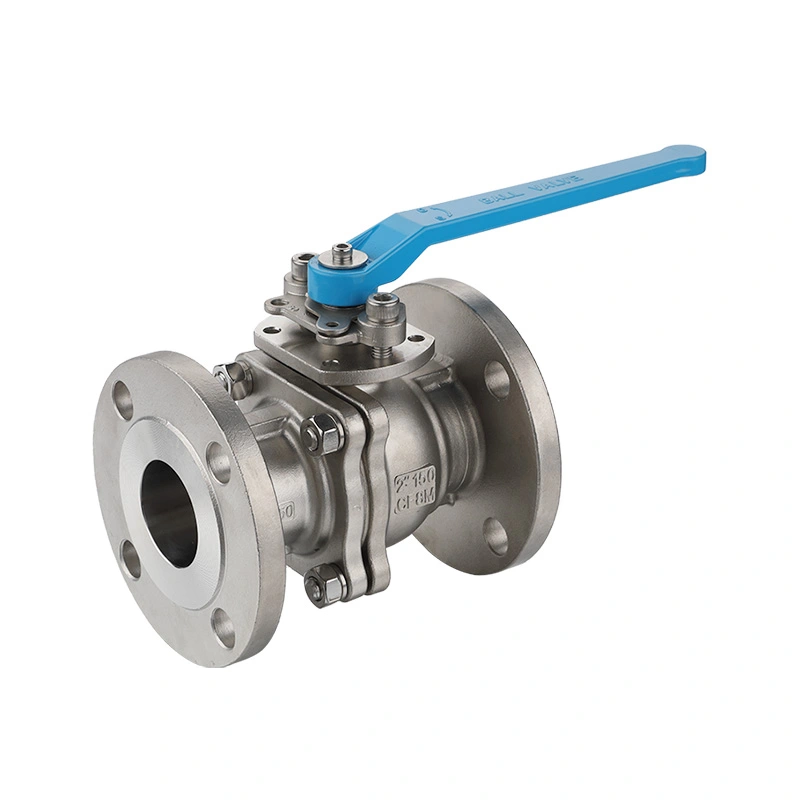

एएनएसआई 150एलबी स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व
शांगटाई एएनएसआई 150एलबी स्टेनलेस स्टील फ्लैंग्ड बॉल वाल्व को एएनएसआई बी16.34 और एपीआई 608 मानकों के अनुसार सख्ती से डिजाइन और निर्मित किया गया है। एक एंटी-ब्लोआउट स्टेम और पेशेवर एंटी-स्टैटिक संरचना के साथ, यह अत्यधिक दबाव के तहत स्टेम इजेक्शन को प्रभावी ढंग से रोकता है और स्थैतिक स्पार्क जोखिम को समाप्त करता है।
एएनएसआई 150एलबी स्टेनलेस स्टील फ्लैंग्ड बॉल वाल्व एक स्टेनलेस स्टील बॉल वाल्व है जिसमें फ्लैंग्ड एंड कनेक्शन होते हैं, जो एएसएमई क्लास 150 दबाव वर्ग का उपयोग करके पाइपिंग सिस्टम के लिए डिज़ाइन किया गया है। यह संगत तरल पदार्थों के प्रवाह को शुरू करने या रोकने के लिए एक क्वार्टर-टर्न घूमने वाली गेंद का उपयोग करता है और आमतौर पर औद्योगिक पाइपिंग सिस्टम में चालू/बंद अलगाव के लिए उपयोग किया जाता है।
एएनएसआई 150एलबी एएसएमई कक्षा 150 दबाव वर्ग को संदर्भित करता है। वास्तविक स्वीकार्य कामकाजी दबाव वाल्व के आकार, सामग्री, ऑपरेटिंग तापमान और लागू दबाव-तापमान रेटिंग पर निर्भर करता है। स्टेनलेस स्टील निर्माण एक संक्षारण प्रतिरोधी वाल्व बॉडी प्रदान करता है और इसे एप्लिकेशन के अनुसार 304 या 316 स्टेनलेस स्टील जैसी सामग्रियों के साथ निर्दिष्ट किया जा सकता है।
फ़्लैंग्ड कनेक्शन वाल्व को सीधे मिलान वाली पाइपलाइन फ़्लैंज पर बोल्ट करने की अनुमति देता है, जो औद्योगिक पाइपिंग सिस्टम के लिए एक व्यावहारिक कनेक्शन विधि प्रदान करता है और भविष्य के निरीक्षण या रखरखाव की सुविधा प्रदान करता है। बॉल वाल्व तंत्र पाइपलाइन को खोलने और बंद करने के लिए त्वरित क्वार्टर-टर्न ऑपरेशन प्रदान करता है।
मुख्य आयाम
| आकार | 1/2 इंच - 8 इंच |
| दबाव वर्ग | सीएल150 |
| कनेक्शन समाप्त करें | निकला हुआ |
| अधिकतम दबाव | 285पीएसआई |
| डिजाइन और विनिर्माण मानक | एएसएमई बी16.34 |
| परीक्षण एवं निरीक्षण | एपीआई598 |
| निकला हुआ किनारा आयाम और बोल्ट छेद विवरण | एएसएमई बी16.50 |
| दबाव-तापमान रेटिंग | एएसएमई बी16.34 |
| कनेक्शन ख़त्म | आरएफ निकला हुआ किनारा |
| तापमान की रेंज | -25℃~150℃ |
| शरीर की सामग्री | एएसटीएम ए351 सीएफ8एम（316） |
| गेंद सामग्री | एएसटीएम ए182 एफ316 |
| तना सामग्री | एएसटीएम ए182 एफ316 |
| सीट सामग्री | आरपीटीएफई(पीटीएफई+15%एफवी) |
| विकल्प | अन्य सामग्रियां अनुरोध पर उपलब्ध हैं। |

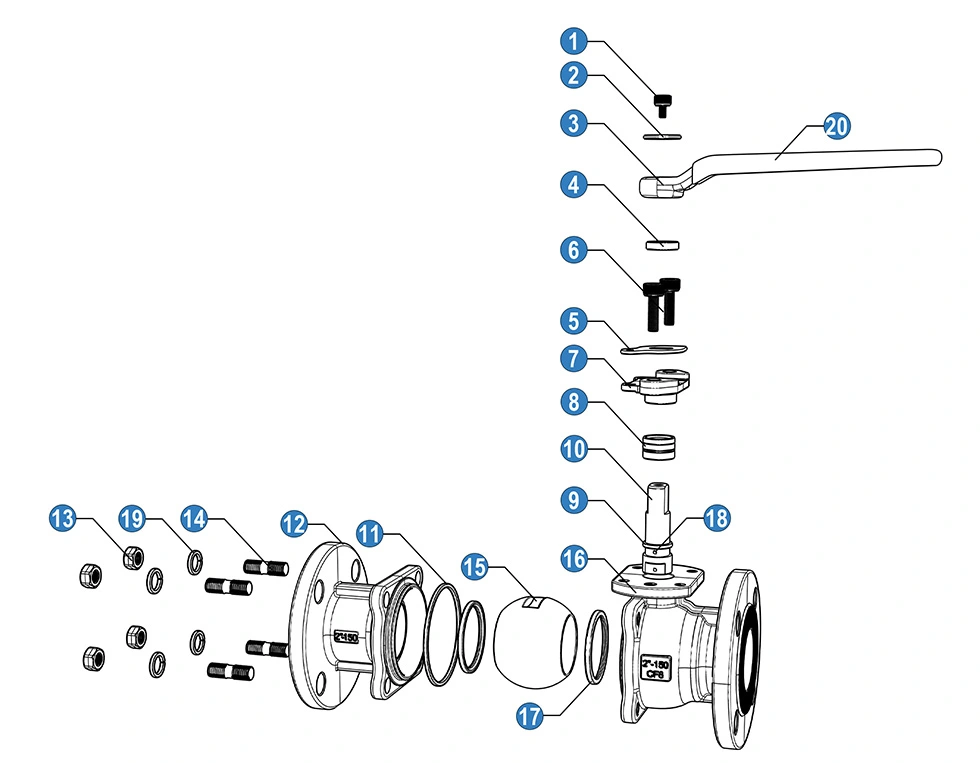

| नहीं | नाम | सामग्री |
| 1 | पेंच | एसएस 304 |
| 2 | वॉशर | एसएस 304 |
| 3 | सँभालना | एल्यूमीनियम ढालें |
| 4 | रिटेनिंग रिंग | एसएस |
| 5 | ओरिएंटेशन पैच | एसएस 304 |
| 6 | पेंच | एसएस 304 |
| 7 | ग्रंथि | एसएस 304 |
| 8 | तने की पैकिंग | पीटीएफई |
| 9 | घर्षण वलय | पीटीएफई |
| 10 | तना | एसएस 304 |
| 11 | पाल बांधने की रस्सी | पीटीएफई |
| 12 | टोपी | एसएस 304(सीएफ8) |
| 13 | कड़े छिलके वाला फल | एसएस 304 |
| 14 | स्टड पेच | एसएस 304 |
| 15 | गेंद | एसएस 304 |
| 16 | शरीर | एसएस 304(सीएफ8) |
| 17 | बॉल सीट | आरपीटीएफई |
| 18 | एंटीस्टैटिक डिवाइस। | एसएस 304 |
| 19 | स्प्रिंग वाला वाशर | एसएस 304 |
| 20 | आस्तीन संभालें | पीवीसी |

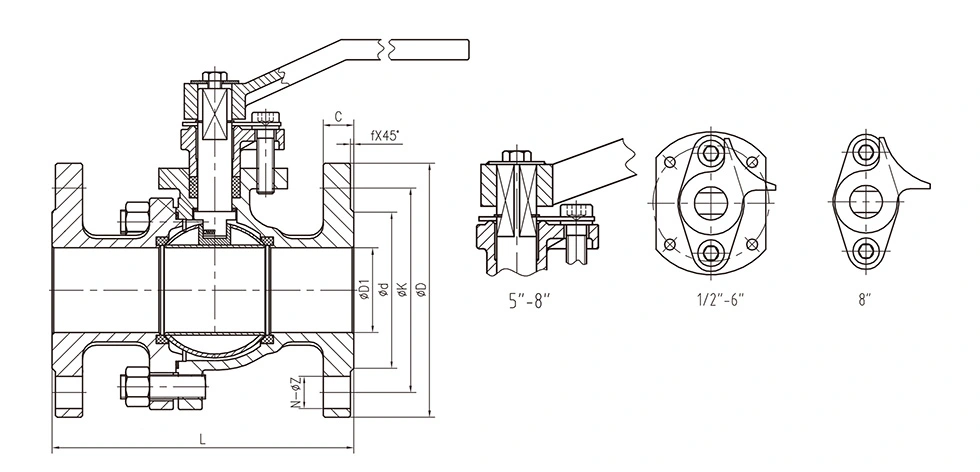

सामान्य आयाम:
| नहीं | आकार | डी1 | d | K | D | C | f | एन-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

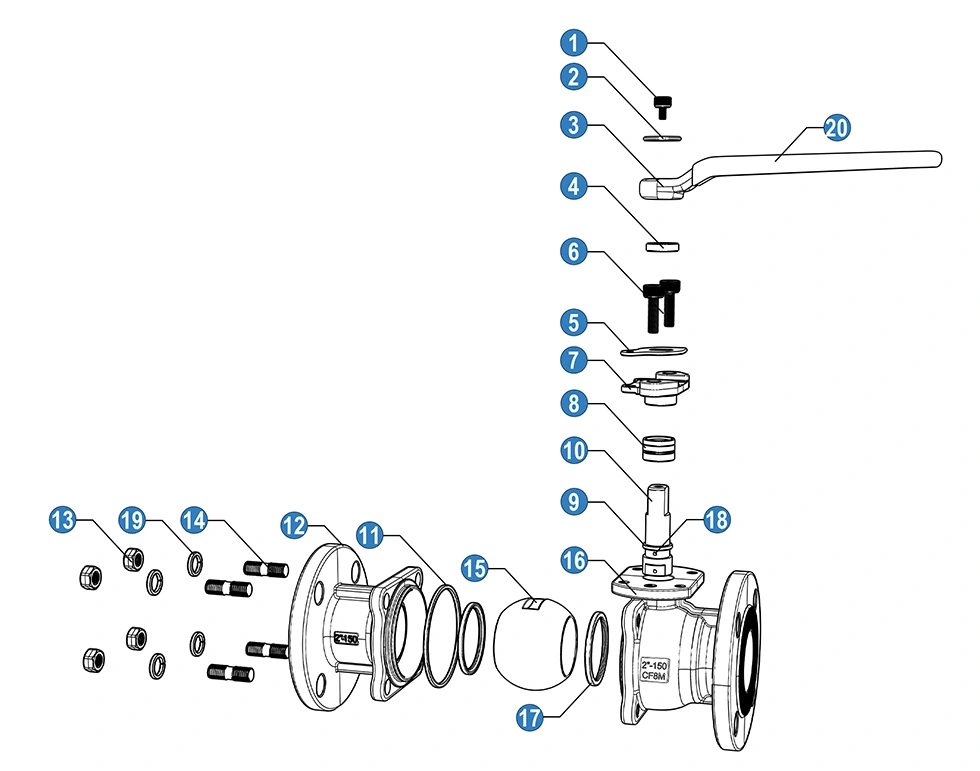

| नहीं | नाम | सामग्री |
| 1 | पेंच | एसएस 304 |
| 2 | वॉशर | एसएस 304 |
| 3 | सँभालना | एल्यूमीनियम ढालें |
| 4 | रिटेनिंग रिंग | एसएस |
| 5 | ओरिएंटेशन पैच | एसएस 304 |
| 6 | पेंच | एसएस 304 |
| 7 | ग्रंथि | एसएस 304 |
| 8 | तने की पैकिंग | पीटीएफई |
| 9 | घर्षण वलय | पीटीएफई |
| 10 | तना | एसएस 304 |
| 11 | पाल बांधने की रस्सी | पीटीएफई |
| 12 | टोपी | एसएस 316 (सीएफ8एम) |
| 13 | कड़े छिलके वाला फल | एसएस 304 |
| 14 | स्टड पेच | एसएस 304 |
| 15 | गेंद | एसएस 316 |
| 16 | शरीर | एसएस 316(सीएफ8एम) |
| 17 | बॉल सीट | आरपीटीएफई |
| 18 | एंटीस्टैटिक डिवाइस। | एसएस 316 |
| 19 | स्प्रिंग वाला वाशर | एसएस 304 |
| 20 | आस्तीन संभालें | पीवीसी |
उद्योग अनुप्रयोग
हमारा ANSI 150LB स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व एक अद्वितीय तीन-चरण स्टेम सीलिंग प्रणाली को अपनाता है, जो इसके लिए अनुकूलित है। उच्च-चक्र संचालन, दबाव में उतार-चढ़ाव और गैसीय माध्यम काम करने की स्थिति। यह शून्य-रिसाव स्थिरता प्रदान करता है और विविध औद्योगिक द्रव प्रणालियों के लिए उत्कृष्ट थकान-विरोधी प्रदर्शन:
पेट्रोलियम एवं रसायन उद्योग
प्रक्रिया पाइपलाइनों, शाखा लाइनों और हल्के ईंधन गैस संचरण के लिए उपयुक्त। मल्टी-स्टेज स्टेम सील विश्वसनीय रूप से उतार-चढ़ाव वाले दबाव में ज्वलनशील और विस्फोटक मीडिया के रिसाव को रोकता है।
विशेष गैस प्रणालियाँ
नाइट्रोजन, ऑक्सीजन, हाइड्रोजन और संपीड़ित हवा के उच्च दबाव वाले लूप के लिए आदर्श, लेजर कटिंग गैस में व्यापक रूप से उपयोग किया जाता है आपूर्ति, गैस स्टेशन और बार-बार स्टार्ट-स्टॉप गैस पाइपलाइन।
पावर एवं थर्मल इंजीनियरिंग
संयंत्र उपयोगिता पाइपलाइनों और सहायक द्रव लाइनों के लिए लागू। यह बारी-बारी से होने वाली सील उम्र बढ़ने का प्रतिरोध करता है तापमान और दबाव, दीर्घकालिक स्थिर संचालन सुनिश्चित करना।
फार्मास्युटिकल एवं ललित रसायन उद्योग
संक्षारक और शुद्ध प्रक्रिया तरल पदार्थों के लिए सख्त अलगाव प्रदान करता है। द्विदिश सीलिंग डिज़ाइन माध्यम से बचाता है रिसाव और बाहरी संदूषण, उच्च सुरक्षा और स्वच्छता मानकों को पूरा करना।
सामान्य औद्योगिक एवं हाइड्रोलिक सिस्टम
दबाव परीक्षण बेंचों और स्वचालित द्रव उपकरणों के लिए बिल्कुल सही। उत्कृष्ट थकान-विरोधी प्रदर्शन के अनुकूल बार-बार स्विचिंग और पल्स दबाव कार्य परिदृश्य।
शांगताई क्यों चुनें?
विशिष्ट 3-स्टेज स्टेम सीलिंग सिस्टम
पिरामिडनुमा स्व-कसने वाली प्राथमिक सील, विटॉन ओ-रिंग सेकेंडरी सील और बेलेविले स्प्रिंग-लोडेड वी-रिंग से सुसज्जित तृतीयक सील. इसका स्वयं-बढ़ाने वाला सीलिंग प्रदर्शन स्टेम को खत्म करते हुए, पहनने और थर्मल विरूपण की भरपाई करता है लंबे समय तक उच्च-चक्र संचालन के दौरान रिसाव।
दोहरी-दिशात्मक सुरक्षा संरचना
उन्नत सीलिंग प्रणाली आंतरिक माध्यम रिसाव को रोकती है और बाहरी धूल, नमी और अशुद्धियों को रोकती है वाल्व में प्रवेश करना, प्रभावी ढंग से सेवा जीवन का विस्तार करना और रखरखाव लागत को कम करना।
मानकीकृत अमेरिकी मानक उत्पादन
एपीआई 608 / आईएसओ 17292, एएसएमई बी16.34 और एपीआई 598 के अनुसार निर्मित और परीक्षण किया गया। एएसएमई बी16.5 (फ्लैंज) और एएसएमई के अनुरूप बी16.10 (आमने-सामने) मानक, वैश्विक औद्योगिक परियोजनाओं के साथ पूर्ण अनुकूलता सुनिश्चित करते हैं।
थकानरोधी एवं सुरक्षित संरचना
प्रबलित वाल्व बॉडी विरूपण के बिना पल्स दबाव और गंभीर दबाव के झटके का सामना करती है। अंतर्निर्मित एंटी-ब्लोआउट स्टेम संरचना अधिक दबाव वाले सुरक्षा खतरों को समाप्त करती है।
स्थैतिक-प्रवाहकीय विरोधी स्थैतिक डिजाइन
एक पेशेवर एंटी-स्टैटिक संरचना के साथ आता है जो लगातार घर्षण से उत्पन्न स्थैतिक बिजली का संचालन करता है मध्यम और आंतरिक भागों के बीच. यह स्थैतिक संचय और चिंगारी जोखिमों से बचाता है, जिससे सुरक्षित संचालन सुनिश्चित होता है ज्वलनशील, विस्फोटक और गैसीय माध्यम पाइपलाइन, औद्योगिक सुरक्षा विनिर्देशों का अनुपालन।
कम रखरखाव और लागत प्रभावी
बेहतर थकानरोधी प्रदर्शन के साथ बार-बार स्विचिंग परिदृश्यों के लिए अनुकूलित। यह उपकरण डाउनटाइम को कम करता है और प्रतिस्थापन आवृत्ति, सामान्य एकल-सील वाल्व की तुलना में दीर्घकालिक परिचालन लागत में कटौती।
विशिष्ट सेवा सहायता
लेजर अनुकूलित लोगो और पैकेजिंग डिजाइन का समर्थन करें
OEM/ODM सेवाएं प्रदान करें
फैक्ट्री छोड़ने से पहले पूरी तरह से निरीक्षण किया गया, गुणवत्ता निरीक्षण रिपोर्ट संलग्न की गई
वैकल्पिक अतिरिक्त सेवाएँ जैसे टक्कर सुरक्षा और समुद्री माल ढुलाई प्रबलित पैकेजिंग
अक्सर पूछे जाने वाले प्रश्न
1. स्टेनलेस स्टील फ्लैंज्ड बॉल वाल्व के लिए ANSI 150LB का क्या मतलब है?
एएनएसआई 150एलबी एएसएमई क्लास 150 दबाव वर्ग को संदर्भित करता है जिसका उपयोग वाल्व और उसके फ़्लैंग्ड कनेक्शन के लिए किया जाता है। वास्तविक स्वीकार्य कामकाजी दबाव वाल्व के आकार, सामग्री, ऑपरेटिंग तापमान और लागू दबाव-तापमान रेटिंग पर निर्भर करता है।
2. इस बॉल वाल्व के लिए कौन से फ्लैंज मानक उपलब्ध हैं?
फ़्लैंज मानकों का चयन पाइपलाइन प्रणाली और परियोजना आवश्यकताओं के अनुसार किया जा सकता है। सामान्य कॉन्फ़िगरेशन में एएसएमई बी16.5 फ्लैंज शामिल हो सकते हैं, जबकि विशिष्ट अनुप्रयोगों के लिए अन्य फ्लैंज मानकों पर विचार किया जा सकता है।
3. वाल्व के लिए कौन सी स्टेनलेस स्टील सामग्री का उपयोग किया जा सकता है?
सामान्य बॉडी सामग्री में 304 और 316 स्टेनलेस स्टील शामिल हैं, जिसमें कार्यशील माध्यम, तापमान, दबाव और संक्षारण स्थितियों के अनुसार विशिष्ट ग्रेड का चयन किया जाता है। अन्य सामग्री संयोजन अनुरोध पर उपलब्ध हो सकते हैं।
4. ANSI 150LB स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व किस मीडिया को संभाल सकता है?
वाल्व का उपयोग पानी, तेल, गैस और अन्य संगत औद्योगिक तरल पदार्थों के लिए किया जा सकता है। वाल्व बॉडी, बॉल, सीट और सीलिंग सामग्री का चयन वास्तविक माध्यम की रासायनिक अनुकूलता, दबाव और तापमान के अनुसार किया जाना चाहिए।
5. क्या यह फ़्लैंग्ड बॉल वाल्व उच्च तापमान सेवा के लिए उपयुक्त है?
लागू तापमान सीमा वाल्व सामग्री, सीट सामग्री और दबाव-तापमान रेटिंग पर निर्भर करती है। यह सुनिश्चित करने के लिए कि कॉन्फ़िगरेशन इच्छित सेवा शर्तों के लिए उपयुक्त है, वाल्व का चयन करते समय वास्तविक ऑपरेटिंग तापमान की पुष्टि की जानी चाहिए।
6. क्या वाल्व को वायवीय या इलेक्ट्रिक एक्चुएटर के साथ आपूर्ति की जा सकती है?
हाँ। फ्लैंग्ड बॉल वाल्व को वाल्व के आकार, आवश्यक ऑपरेटिंग टॉर्क और नियंत्रण प्रणाली के अनुसार मैनुअल, वायवीय या इलेक्ट्रिक ऑपरेशन के लिए कॉन्फ़िगर किया जा सकता है। एक्चुएटर को वाल्व और वास्तविक परिचालन स्थितियों से ठीक से मेल खाना चाहिए।
7. सही फ़्लैंग्ड बॉल वाल्व का चयन करने के लिए किस जानकारी की आवश्यकता है?
मुख्य चयन जानकारी में नाममात्र वाल्व आकार, दबाव वर्ग, निकला हुआ किनारा मानक, कार्यशील माध्यम, परिचालन दबाव, तापमान, आवश्यक सामग्री और संचालन विधि शामिल है। पाइपलाइन चित्र या एप्लिकेशन विवरण भी उचित कॉन्फ़िगरेशन निर्धारित करने में मदद कर सकते हैं।
8. क्या स्टेनलेस स्टील फ़्लैंग्ड बॉल वाल्व को अनुकूलित किया जा सकता है?
हाँ। सामग्री ग्रेड, निकला हुआ किनारा विनिर्देश, सीट और सीलिंग सामग्री, वाल्व संचालन और अन्य कॉन्फ़िगरेशन विवरण परियोजना आवश्यकताओं के अनुसार चुने जा सकते हैं। उत्पादन से पहले चित्र या तकनीकी विशिष्टताओं की समीक्षा की जा सकती है।
