निकला हुआ किनारा बॉल वाल्व

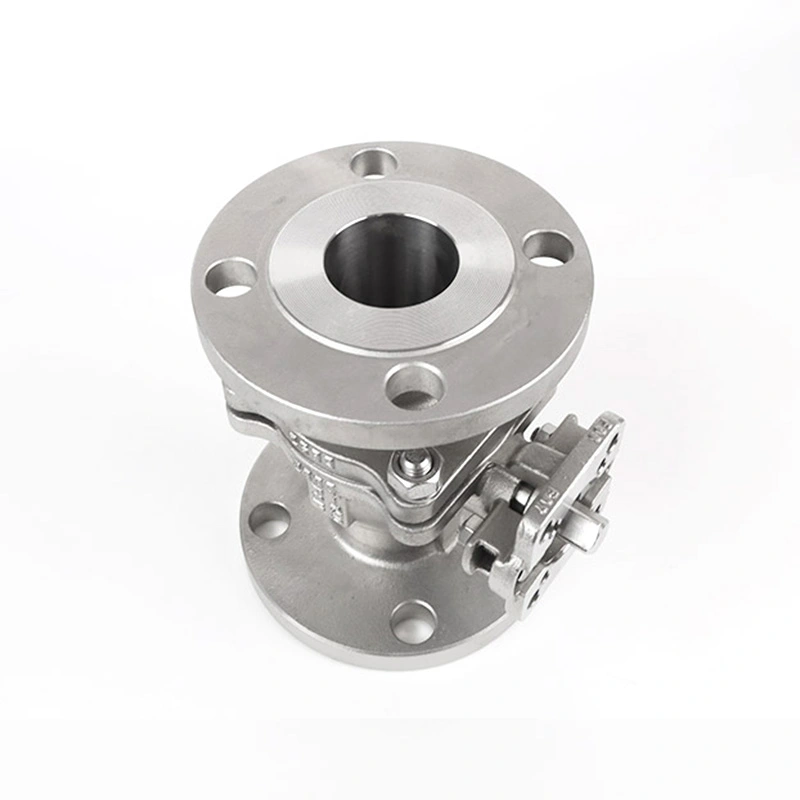

एक्चुएटर के लिए आईएसओ 5211 बेस के साथ एएनएसआई क्लास 150 फ़्लैंग्ड बॉल वाल्व
एक्चुएटर के लिए आईएसओ 5211 बेस के साथ एएनएसआई क्लास 150 फ़्लैंग्ड बॉल वाल्व को औद्योगिक पाइपलाइन अलगाव और स्वचालित द्रव नियंत्रण के लिए डिज़ाइन किया गया है। फ़्लैंग्ड कनेक्शन क्लास 150 पाइपिंग सिस्टम के लिए उपयुक्त है, जबकि आईएसओ 5211 माउंटिंग बेस वायवीय या इलेक्ट्रिक एक्चुएटर्स को सीधे स्थापित करने की अनुमति देता है। शांगताई वानजाउ, चीन में वाल्व का निर्माण करती है, जिसमें लागू कॉन्फ़िगरेशन के लिए आईएसओ 9001 और सीई दस्तावेज उपलब्ध हैं।
स्वचालित पाइपलाइन अलगाव के लिए, वाल्व कॉन्फ़िगरेशन को पाइपिंग मानक, दबाव वर्ग, कनेक्शन आयाम और एक्चुएटर इंटरफ़ेस से मेल खाना आवश्यक है। एक्चुएटर के लिए आईएसओ 5211 बेस के साथ एएनएसआई क्लास 150 फ्लैंज्ड बॉल वाल्व, आईएसओ 5211 माउंटिंग इंटरफेस के साथ क्लास 150 फ्लैंज्ड कनेक्शन को जोड़ता है, जिससे वाल्व को मैन्युअल ऑपरेशन या पार्ट-टर्न न्यूमेटिक और इलेक्ट्रिक एक्चुएशन के लिए कॉन्फ़िगर किया जा सकता है। वास्तविक वाल्व और एक्चुएटर संयोजन का चयन आवश्यक टॉर्क, परिचालन स्थितियों और पाइपलाइन कॉन्फ़िगरेशन के अनुसार किया जाना चाहिए।
शांगताई वानजाउ, झेजियांग, चीन में औद्योगिक बॉल वाल्व बनाती है। उत्पादन में मशीनिंग, असेंबली और दबाव परीक्षण शामिल है, जिसमें लागू उत्पाद विनिर्देश के अनुसार सामग्री और आयामी आवश्यकताओं की जांच की जाती है। विशिष्ट वाल्व कॉन्फ़िगरेशन की आवश्यकता होने पर चित्र, सामग्री आवश्यकताओं और एक्चुएटर जानकारी की समीक्षा की जा सकती है।
मुख्य आयाम
| आकार | 1/2 इंच - 8 इंच |
| दबाव वर्ग | सीएल150 |
| कनेक्शन समाप्त करें | निकला हुआ |
| अधिकतम दबाव | 285पीएसआई |
| डिजाइन और विनिर्माण मानक | एएसएमई बी16.34 |
| परीक्षण एवं निरीक्षण | एपीआई598 |
| निकला हुआ किनारा आयाम और बोल्ट छेद विवरण | एएसएमई बी16.50 |
| दबाव-तापमान रेटिंग | एएसएमई बी16.34 |
| कनेक्शन ख़त्म | आरएफ निकला हुआ किनारा |
| तापमान की रेंज | -25℃~150℃ |
| शरीर की सामग्री | एएसटीएम ए351 सीएफ8एम（316） |
| गेंद सामग्री | एएसटीएम ए182 एफ316 |
| तना सामग्री | एएसटीएम ए182 एफ316 |
| सीट सामग्री | आरपीटीएफई(पीटीएफई+15%एफवी) |
| विकल्प | अन्य सामग्रियां अनुरोध पर उपलब्ध हैं। |

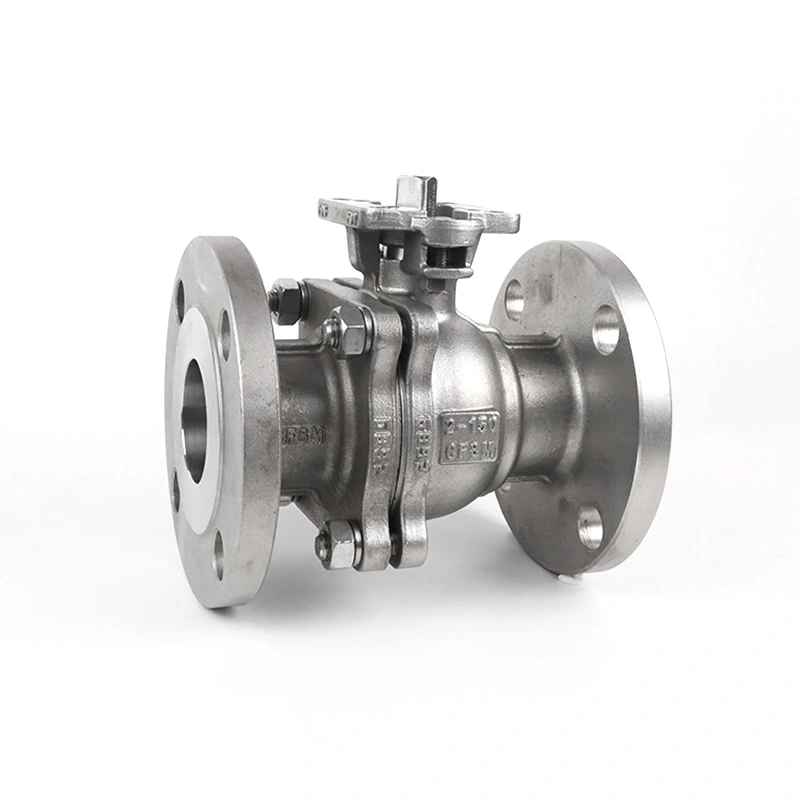

वाल्व निर्माण और एक्चुएटर इंटरफ़ेस
संगत आरएफ पाइपलाइन फ्लैंग्स से कनेक्शन के लिए वाल्व एक फ्लैंग्ड बॉडी का उपयोग करता है। मुख्य विनिर्देश में सूचीबद्ध 316 स्टेनलेस स्टील बॉडी, एफ316 बॉल और एफ316 स्टेम प्राथमिक सामग्री कॉन्फ़िगरेशन प्रदान करते हैं, जबकि आरपीटीएफई सीट उन अनुप्रयोगों के लिए है जहां सीट सामग्री ऑपरेटिंग माध्यम और तापमान के अनुकूल है।

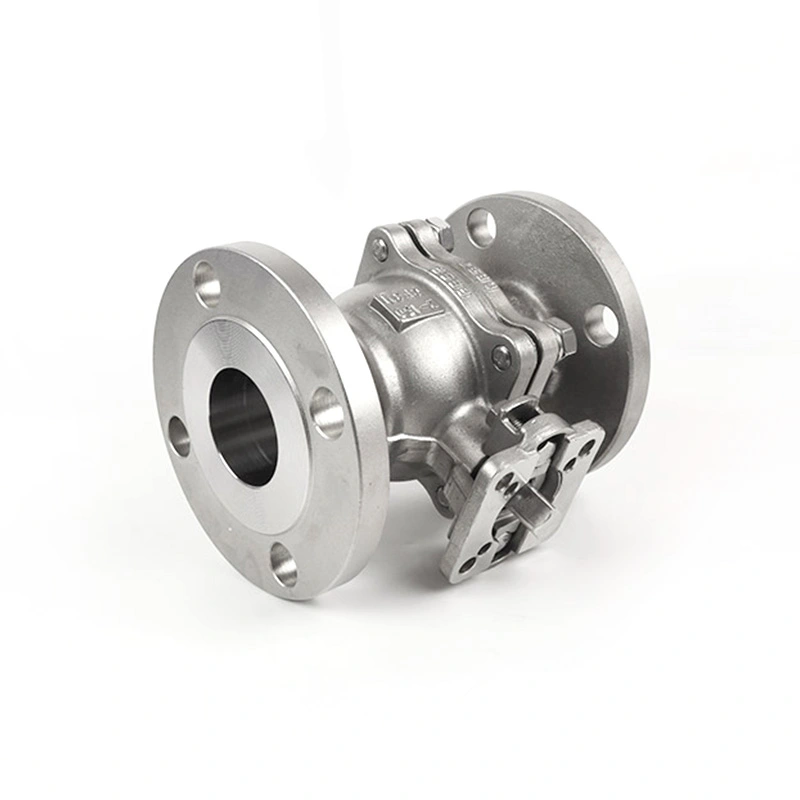

ISO 5211 माउंटिंग बेस संगत पार्ट-टर्न एक्चुएटर्स या इंटरमीडिएट माउंटिंग व्यवस्था को जोड़ने के लिए एक मानकीकृत इंटरफ़ेस प्रदान करता है। आईएसओ 5211 एक्चुएटर अटैचमेंट फ्लैंज और ड्राइविंग-घटक आयामों को निर्दिष्ट करता है, इसलिए एक्चुएटर इंटरफ़ेस को केवल वाल्व आकार के आधार पर चयनित करने के बजाय वाल्व माउंटिंग आकार और आवश्यक ऑपरेटिंग टॉर्क के साथ मिलान किया जाना चाहिए।
स्वचालित सेवा के लिए, असेंबली से पहले वाल्व टॉर्क, एक्चुएटर आउटपुट, माउंटिंग इंटरफ़ेस, रोटेशन दिशा और उपलब्ध बिजली या वायु आपूर्ति सभी की पुष्टि की जानी चाहिए। स्वचालन प्रणाली के अनुसार सीमा स्विच, सोलनॉइड वाल्व, पोजिशनर और अन्य नियंत्रण सहायक उपकरण का चयन किया जा सकता है।

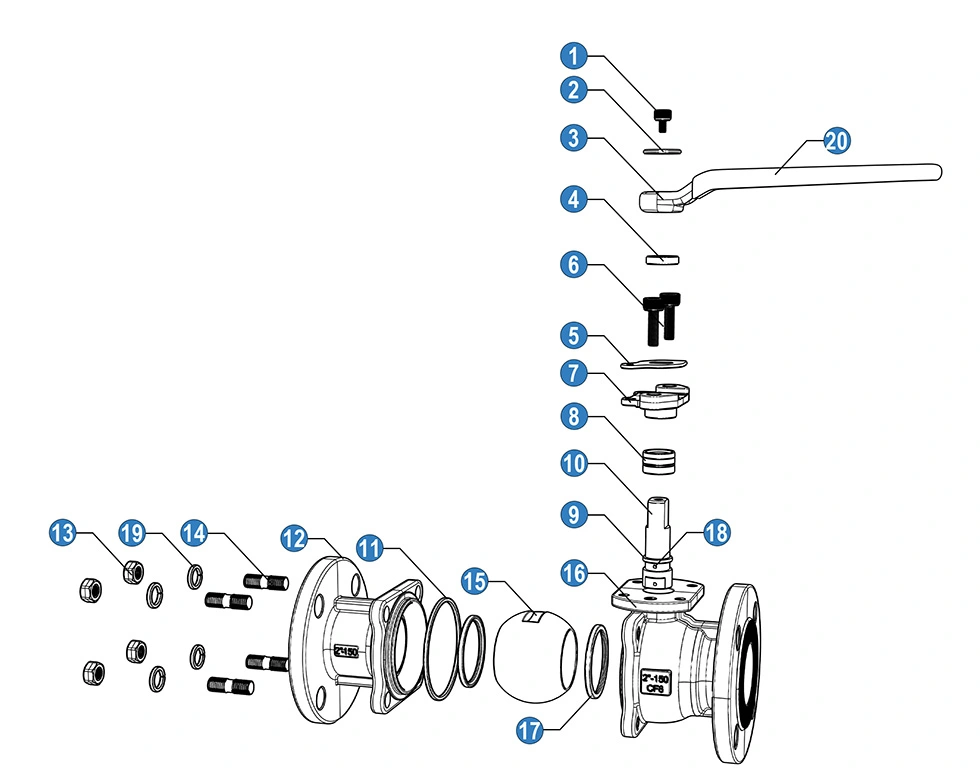

सामग्री और घटक विन्यास
| नहीं | नाम | सामग्री |
| 1 | पेंच | एसएस 304 |
| 2 | वॉशर | एसएस 304 |
| 3 | सँभालना | एल्यूमीनियम ढालें |
| 4 | रिटेनिंग रिंग | एसएस |
| 5 | ओरिएंटेशन पैच | एसएस 304 |
| 6 | पेंच | एसएस 304 |
| 7 | ग्रंथि | एसएस 304 |
| 8 | तने की पैकिंग | पीटीएफई |
| 9 | घर्षण वलय | पीटीएफई |
| 10 | तना | एसएस 304 |
| 11 | पाल बांधने की रस्सी | पीटीएफई |
| 12 | टोपी | एसएस 304 (सीएफ8) |
| 13 | कड़े छिलके वाला फल | एसएस 304 |
| 14 | स्टड पेच | एसएस 304 |
| 15 | गेंद | एसएस 304 |
| 16 | शरीर | एसएस 304(सीएफ8) |
| 17 | बॉल सीट | आरपीटीएफई |
| 18 | एंटीस्टैटिक डिवाइस। | एसएस 304 |
| 19 | स्प्रिंग वाला वाशर | एसएस 304 |
| 20 | आस्तीन संभालें | पीवीसी |
उपरोक्त घटक सूची एक सामग्री विन्यास का प्रतिनिधित्व करती है। उत्पाद विनिर्देश 316 स्टेनलेस स्टील कॉन्फ़िगरेशन भी प्रदान करता है, जिससे गीले घटकों को आवश्यक संक्षारण प्रतिरोध और सेवा शर्तों के अनुसार चुना जा सकता है। सामग्री चयन की पुष्टि वास्तविक खरीद विनिर्देश और द्रव अनुकूलता आवश्यकताओं के अनुरूप की जानी चाहिए।

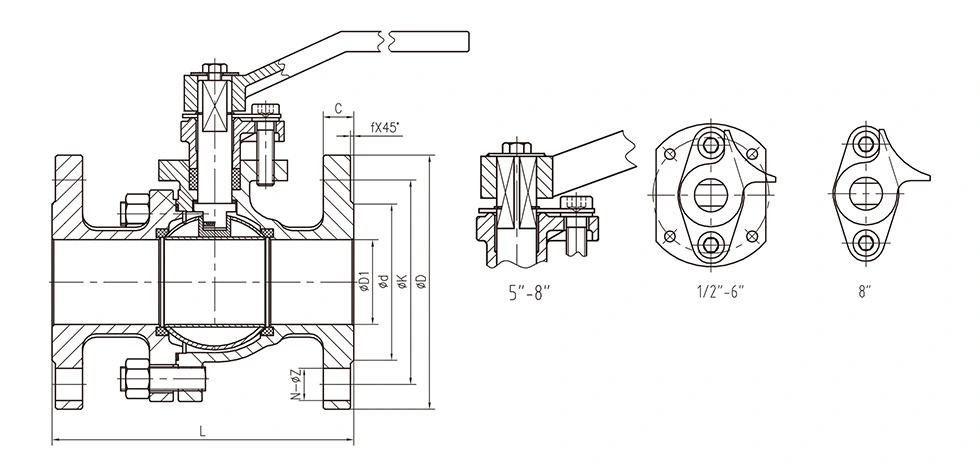

सामान्य आयाम:
| नहीं | आकार | आयाम (मिमी) | |||||||
| डी1 | d | K | D | C | f | एन-ΦZ | |||
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 | |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 | |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 | |
| S063-07 | 1 1/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 | |
| S063-08 | 1 1/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 | |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 | |
| S063-10 | 2 1/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 | |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 | |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 | |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 | |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 | |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 | |

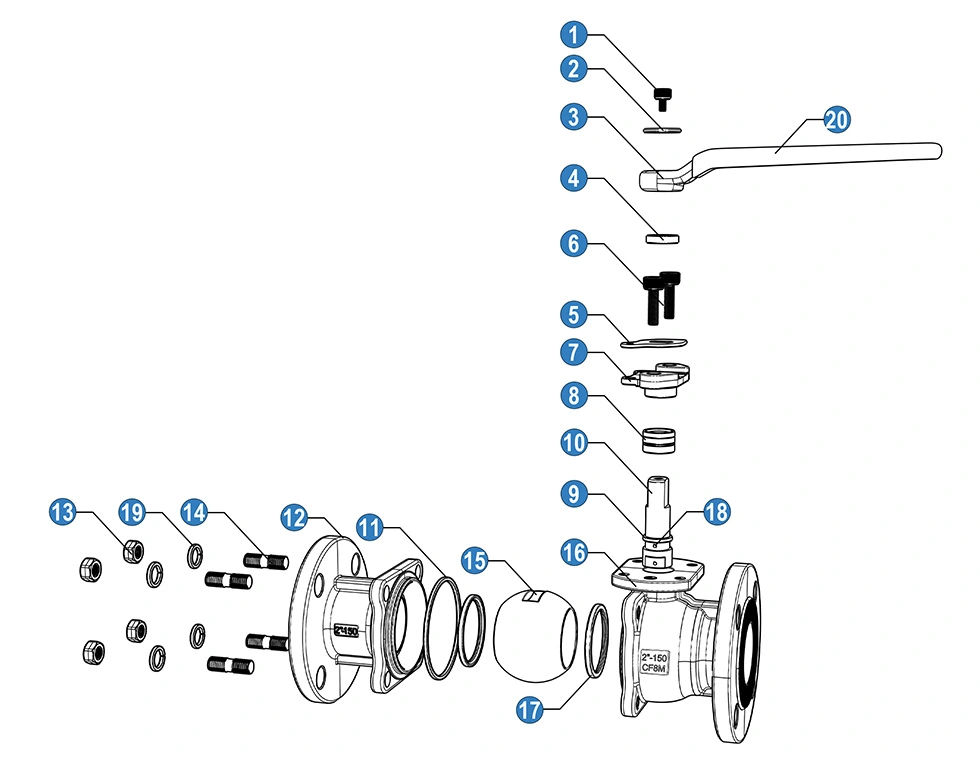

| नहीं | नाम | सामग्री |
| 1 | पेंच | एसएस 304 |
| 2 | वॉशर | एसएस 304 |
| 3 | सँभालना | एल्यूमीनियम ढालें |
| 4 | रिटेनिंग रिंग | एसएस |
| 5 | ओरिएंटेशन पैच | एसएस 304 |
| 6 | पेंच | एसएस 304 |
| 7 | ग्रंथि | एसएस 304 |
| 8 | तने की पैकिंग | पीटीएफई |
| 9 | घर्षण वलय | पीटीएफई |
| 10 | तना | एसएस 304 |
| 11 | पाल बांधने की रस्सी | पीटीएफई |
| 12 | टोपी | एसएस 316 (सीएफ8एम) |
| 13 | कड़े छिलके वाला फल | एसएस 304 |
| 14 | स्टड पेच | एसएस 304 |
| 15 | गेंद | एसएस 316 |
| 16 | शरीर | एसएस 316(सीएफ8एम) |
| 17 | बॉल सीट | आरपीटीएफई |
| 18 | एंटीस्टैटिक डिवाइस। | एसएस 316 |
| 19 | स्प्रिंग वाला वाशर | एसएस 304 |
| 20 | आस्तीन संभालें | पीवीसी |
प्रमुख विशेषताऐं
कक्षा 150 फ़्लैंग्ड पाइपलाइन कनेक्शन
आरएफ फ़्लैंग्ड एंड कॉन्फ़िगरेशन वाल्व और पाइपलाइन के बीच एक बोल्टेड कनेक्शन प्रदान करता है। स्थापना से पहले फ्लैंज का आकार, बोल्ट-होल व्यवस्था, फेसिंग प्रकार और संबंधित आयामों का मेटिंग पाइपलाइन फ्लैंज से मिलान किया जाना चाहिए। एएसएमई बी16.5 एनपीएस 1/2 से एनपीएस 24 तक पाइप फ्लैंज और फ्लैंज फिटिंग को कवर करता है और इसमें क्लास 150 फ्लैंज आयाम और दबाव-तापमान आवश्यकताएं शामिल हैं।
ISO 5211 एक्चुएटर माउंटिंग
एक्चुएटर माउंटिंग इंटरफ़ेस पार्ट-टर्न ऑटोमेशन के लिए अभिप्रेत है। ISO 5211 संगत एक्चुएटर्स को औद्योगिक वाल्वों से जोड़ने के लिए उपयोग किए जाने वाले अटैचमेंट इंटरफ़ेस आयामों और ड्राइविंग-घटक आयामों को परिभाषित करता है। इसलिए माउंटिंग आकार और एक्चुएटर आउटपुट को वाल्व ऑपरेटिंग टॉर्क के साथ जांचा जाना चाहिए।
स्टेनलेस स्टील दबाव-सीमा घटक
मुख्य विनिर्देश बॉडी के लिए ASTM A351 CF8M (316), बॉल और स्टेम के लिए ASTM A182 F316 और सीट के लिए RPTFE का उपयोग करता है। इस सामग्री संयोजन पर पानी, तेल, गैस और अन्य संगत मीडिया के लिए विचार किया जा सकता है जहां चयनित सामग्री आवश्यक रासायनिक और तापमान स्थितियों को पूरा करती है।
क्वार्टर-टर्न ऑन/ऑफ ऑपरेशन
बॉल वाल्व खुली और बंद स्थिति के बीच स्थानांतरित करने के लिए एक क्वार्टर-टर्न तंत्र का उपयोग करता है। यह मुख्य रूप से निरंतर थ्रॉटलिंग के बजाय अलगाव सेवा के लिए है। यदि प्रवाह विनियमन की आवश्यकता है, तो चयन से पहले वाल्व, सीट और परिचालन स्थितियों की उपयुक्तता का मूल्यांकन किया जाना चाहिए।
एंटीस्टेटिक निर्माण
सामग्री सूची में वाल्व कॉन्फ़िगरेशन के लिए एक एंटीस्टेटिक उपकरण शामिल है। जहां एप्लिकेशन द्वारा एंटीस्टैटिक प्रदर्शन की आवश्यकता होती है, पूर्ण वाल्व विनिर्देश और लागू परीक्षण आवश्यकताओं की पुष्टि ऑर्डर दस्तावेज़ के साथ की जानी चाहिए।
विशिष्ट अनुप्रयोग
जल उपचार:संगत जल लाइनों, प्रक्रिया उपकरण और उपचार स्किड के अलगाव के लिए उपयुक्त जहां फ़्लैंग्ड कनेक्शन की आवश्यकता होती है।
तेल और गैस प्रणालियाँ:संगत तेल और गैस पाइपलाइनों और उपकरणों पर लागू होता है जब वाल्व सामग्री, दबाव वर्ग और सीलिंग कॉन्फ़िगरेशन सेवा आवश्यकताओं को पूरा करते हैं।
रासायनिक प्रसंस्करण:प्रक्रिया-द्रव अलगाव के लिए इस्तेमाल किया जा सकता है जब शरीर, गेंद, स्टेम, सीट और गैसकेट सामग्री माध्यम के साथ रासायनिक रूप से संगत होती है।
औद्योगिक प्रक्रिया उपकरण:एक्चुएटर माउंटिंग इंटरफ़ेस वाल्व को स्वचालित स्किड्स, मैनिफोल्ड्स और रिमोट ओपन/क्लोज़ नियंत्रण की आवश्यकता वाले उपकरणों में शामिल करने की अनुमति देता है।
सामान्य पाइपलाइन अलगाव:औद्योगिक पाइपिंग सिस्टम के लिए उपयुक्त, जिसके लिए क्लास 150 फ्लैंज्ड बॉल वाल्व और मैनुअल या स्वचालित शट-ऑफ ऑपरेशन की आवश्यकता होती है।
एक्चुएटर चयन
एक्चुएटर का चयन केवल नाममात्र पाइप आकार के बजाय वाल्व के आवश्यक ऑपरेटिंग टॉर्क पर आधारित होना चाहिए। वाल्व का आकार, सीट सामग्री, अंतर दबाव, माध्यम, तापमान और ऑपरेटिंग आवृत्ति सभी टोक़ की आवश्यकता को प्रभावित कर सकते हैं।
वायवीय एक्चुएशन के लिए, उपलब्ध वायु दबाव, एक्चुएटर आउटपुट टॉर्क, विफल स्थिति और नियंत्रण सहायक उपकरण की पुष्टि करें। इलेक्ट्रिक एक्चुएशन के लिए, आवश्यक टॉर्क, बिजली आपूर्ति, संचालन चक्र और फीडबैक आवश्यकताओं की जांच करें। ISO 5211 माउंटिंग इंटरफ़ेस को चयनित एक्चुएटर और कपलिंग व्यवस्था के अनुरूप भी होना चाहिए।
चयन और स्थापना संबंधी विचार
ऑर्डर करने से पहले, नाममात्र आकार, कक्षा 150 दबाव वर्ग, निकला हुआ किनारा आयाम, आरएफ फेसिंग, ऑपरेटिंग दबाव, तापमान, मध्यम और आवश्यक बॉडी और ट्रिम सामग्री की पुष्टि करें। स्वचालित वाल्वों के लिए, एक्चुएटर प्रकार, आवश्यक टॉर्क, माउंटिंग इंटरफ़ेस और नियंत्रण आवश्यकताएँ प्रदान करें।
स्थापना से पहले, क्षति या संदूषण के लिए फ्लैंज चेहरों और वाल्व सिरों का निरीक्षण करें। मेटिंग फ्लैंज को सही ढंग से संरेखित करें और एक उपयुक्त गैस्केट और लागू इंस्टॉलेशन प्रक्रिया का उपयोग करके बोल्ट को समान रूप से कस लें। वाल्व बॉडी के माध्यम से पाइपलाइन को संरेखण में मजबूर करने से बचें।
एक्चुएटर स्थापना के बाद, वाल्व को सेवा में रखने से पहले रोटेशन की दिशा और खुली/बंद सीमा को सत्यापित करें। जहां आवश्यक हो वहां भारी एक्चुएटर्स या गियरबॉक्स को पर्याप्त रूप से समर्थित किया जाना चाहिए ताकि अत्यधिक बाहरी भार वाल्व माउंटिंग इंटरफ़ेस पर स्थानांतरित न हो।
उपयोग सावधानियां
वाल्व को निर्दिष्ट दबाव और तापमान सीमा के भीतर संचालित करें। उत्पाद तालिका में 285पीएसआई मान को हर आकार और तापमान के लिए सार्वभौमिक स्वीकार्य दबाव के रूप में नहीं माना जाना चाहिए; वास्तविक कॉन्फ़िगरेशन के लिए लागू दबाव-तापमान रेटिंग की पुष्टि की जानी चाहिए।
वाल्व में मलबे के प्रवेश करने और सीट या सीलिंग सतहों को नुकसान पहुंचाने की संभावना को कम करने के लिए चालू करने से पहले पाइपलाइन को फ्लश करें।
लगातार थ्रॉटलिंग के लिए बॉल वाल्व का उपयोग न करें जब तक कि चयनित सीट और परिचालन स्थितियों के लिए एप्लिकेशन का तकनीकी रूप से मूल्यांकन नहीं किया गया हो।
रखरखाव से पहले, पाइपलाइन को अलग करें और दबाव कम करें और पुष्टि करें कि वाल्व सेवा के लिए सुरक्षित है। स्वचालित वाल्वों के लिए, लागू रखरखाव प्रक्रिया के अनुसार एक्चुएटर पावर या नियंत्रण स्रोत को डिस्कनेक्ट या अलग करें।
गुणवत्ता निरीक्षण और दस्तावेज़ीकरण
उत्पादन निरीक्षण में लागू उत्पाद और ऑर्डर आवश्यकताओं के अनुसार सामग्री सत्यापन, आयामी निरीक्षण, बॉडी असेंबली और दबाव परीक्षण शामिल हो सकते हैं। एपीआई 598 का उपयोग वाल्व निरीक्षण और परीक्षण आवश्यकताओं के लिए किया जाता है, जबकि एएसएमई बी16.34 प्रासंगिक वाल्व डिजाइन, दबाव-तापमान और आयामी आवश्यकताओं को संबोधित करता है।
ट्रेसेबिलिटी की आवश्यकता वाली परियोजनाओं के लिए, उत्पादन से पहले सामग्री ग्रेड, वाल्व विनिर्देश, परीक्षण आवश्यकताओं और एक्चुएटर कॉन्फ़िगरेशन की पुष्टि की जानी चाहिए। जब किसी प्रोजेक्ट को विशिष्ट वाल्व और स्वचालन कॉन्फ़िगरेशन की आवश्यकता होती है, तो शांगताई तकनीकी चित्र और एप्लिकेशन जानकारी की समीक्षा कर सकता है।
अक्सर पूछे जाने वाले प्रश्न
1. एक्चुएटर के लिए आईएसओ 5211 बेस के साथ एएनएसआई क्लास 150 फ्लैंज्ड बॉल वाल्व का उपयोग किसके लिए किया जाता है?
एक्चुएटर के लिए आईएसओ 5211 बेस के साथ एक एएनएसआई क्लास 150 फ्लैंज्ड बॉल वाल्व का उपयोग औद्योगिक पाइपिंग सिस्टम में ऑन/ऑफ आइसोलेशन के लिए किया जाता है, जहां क्लास 150 फ्लैंज्ड कनेक्शन और पार्ट-टर्न एक्चुएटर इंटरफ़ेस की आवश्यकता होती है। इसे वाल्व आकार, ऑपरेटिंग टॉर्क और सिस्टम आवश्यकताओं के आधार पर मैन्युअल संचालन या स्वचालित नियंत्रण के लिए कॉन्फ़िगर किया जा सकता है।
2. कक्षा 150 रेटिंग और तालिका में सूचीबद्ध अधिकतम दबाव के बीच क्या अंतर है?
कक्षा 150 एक दबाव वर्ग पदनाम है, जबकि सूचीबद्ध 285पीएसआई एक उत्पाद-विशिष्ट अधिकतम दबाव मान है। स्वीकार्य कामकाजी दबाव की पुष्टि वाल्व के आकार, सामग्री, तापमान और लागू दबाव-तापमान रेटिंग के अनुसार की जानी चाहिए, न कि यह मानने की कि प्रत्येक परिचालन स्थिति पर एक दबाव मान लागू होता है।
3. वाल्व पर कौन सा एक्चुएटर स्थापित किया जा सकता है?
वायवीय और इलेक्ट्रिक पार्ट-टर्न एक्चुएटर्स पर तब विचार किया जा सकता है जब उनका माउंटिंग इंटरफ़ेस और आउटपुट टॉर्क वाल्व से मेल खाता हो। उपयुक्त कॉन्फ़िगरेशन के लिए हाइड्रोलिक एक्चुएशन पर भी विचार किया जा सकता है। एक्चुएटर चयन में टॉर्क, रोटेशन, बिजली या वायु आपूर्ति और नियंत्रण आवश्यकताएं शामिल होनी चाहिए।
4. वाल्व सीट के लिए RPTFE का उपयोग क्यों किया जाता है?
RPTFE को आपूर्ति किए गए उत्पाद कॉन्फ़िगरेशन में सीट सामग्री के रूप में निर्दिष्ट किया गया है। इसकी उपयुक्तता ऑपरेटिंग माध्यम, दबाव और तापमान पर निर्भर करती है। यदि अनुप्रयोग में आक्रामक रसायन या बताई गई सीमा से बाहर का तापमान शामिल है, तो चयन से पहले सीट और सीलिंग सामग्री की समीक्षा की जानी चाहिए।
5. फ्लैंज्ड बॉल वाल्व का ऑर्डर देने से पहले क्या पुष्टि की जानी चाहिए?
वाल्व आकार, कक्षा 150 रेटिंग, निकला हुआ किनारा मानक और सामना करना, मध्यम, दबाव, तापमान, सामग्री संयोजन और संचालन विधि की पुष्टि करें। एक स्वचालित वाल्व के लिए, एक्चुएटर प्रकार, टॉर्क, आईएसओ 5211 माउंटिंग आकार और नियंत्रण आवश्यकताएं भी प्रदान की जानी चाहिए।
6. क्या वाल्व सामग्री को 316 स्टेनलेस स्टील से बदला जा सकता है?
आवेदन के अनुसार अन्य सामग्री विन्यास पर विचार किया जा सकता है। सामग्री के चयन में संक्षारण की स्थिति, दबाव, तापमान और कार्यशील माध्यम के साथ अनुकूलता को ध्यान में रखा जाना चाहिए। उत्पादन से पहले उत्पाद विनिर्देश में अंतिम बॉडी, बॉल, स्टेम और सीट सामग्री की पुष्टि की जानी चाहिए।
