स्टेनलेस स्टील थ्रेडेड निपल नली मिनी बॉल वाल्व

कॉम्पैक्ट द्रव लाइनों के लिए अक्सर एक वाल्व की आवश्यकता होती है जो सीमित स्थापना स्थान के भीतर थ्रेडेड पाइपिंग और लचीली होसेस को जोड़ सके। स्टेनलेस स्टील थ्रेडेड निपल होज़ मिनी बॉल वाल्व एक असेंबली में एक होज़ कनेक्शन के साथ एक थ्रेडेड निपल को जोड़ता है, जो क्वार्टर-टर्न ऑपरेटिंग तंत्र के माध्यम से सुविधाजनक ऑन/ऑफ नियंत्रण प्रदान करता है। इसका कॉम्पैक्ट कॉन्फ़िगरेशन उन उपकरणों और पाइपिंग लेआउट के लिए उपयुक्त है जहां स्थान प्रतिबंधित है।

मुख्य आयाम

उत्पाद संरचना और विशेषताएं

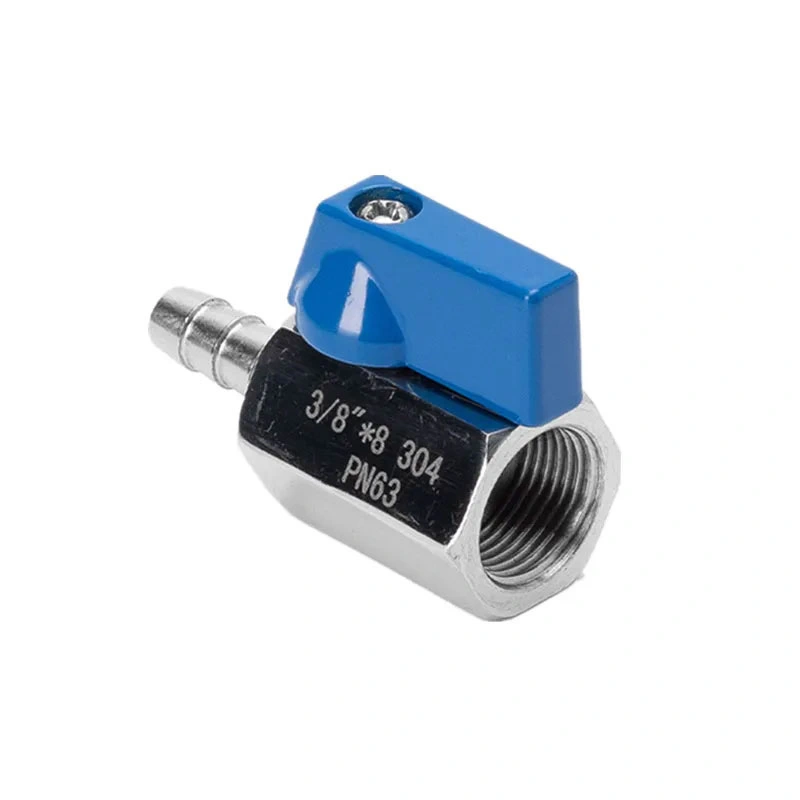

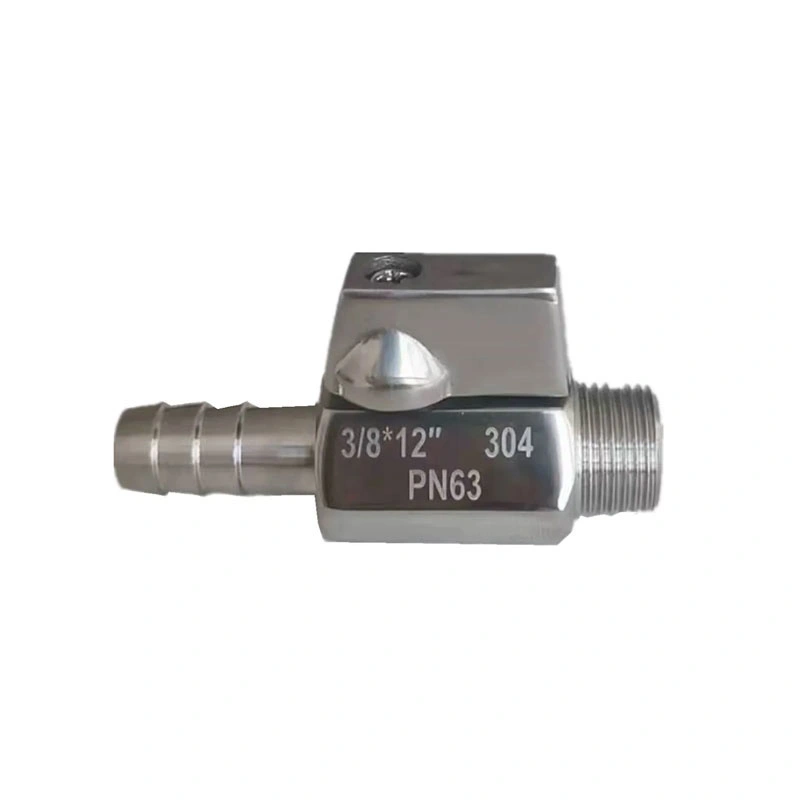

थ्रेडेड और नली कनेक्शन

वाल्व एक कॉम्पैक्ट असेंबली में नली के निपल के साथ एक थ्रेडेड कनेक्शन को जोड़ता है। थ्रेडेड साइड को संगत एनपीटी या बीएसपी पाइपिंग घटकों से जोड़ा जा सकता है, जबकि निपल साइड एक उपयुक्त लचीली नली और क्लैंप व्यवस्था के लिए है। स्थापना से पहले नली के अंदर के व्यास और कनेक्शन आयाम की पुष्टि की जानी चाहिए।

316 स्टेनलेस स्टील निर्माण

वाल्व बॉडी को एएसटीएम ए351 सीएफ8एम (316) के रूप में निर्दिष्ट किया गया है, एएसटीएम ए182 एफ316 का उपयोग गेंद और स्टेम के लिए किया जाता है। यह स्टेनलेस स्टील निर्माण उन अनुप्रयोगों के लिए उपयुक्त है जहां सामग्री अनुकूलता और संक्षारण प्रतिरोध की आवश्यकता होती है। वास्तविक उपयुक्तता कार्य माध्यम, एकाग्रता, तापमान और अन्य सेवा शर्तों पर निर्भर करती है।

क्वार्टर-टर्न शट-ऑफ

बॉल मैकेनिज्म एक क्वार्टर-टर्न ओपनिंग और क्लोजिंग ऑपरेशन प्रदान करता है। हैंडल की स्थिति वाल्व की परिचालन स्थिति को इंगित करती है, जिससे वाल्व को कॉम्पैक्ट तरल प्रणालियों में सीधे चालू/बंद अलगाव के लिए उपयोग किया जा सकता है। यह वाल्व सटीक प्रवाह विनियमन के बजाय शट-ऑफ सेवा के लिए है।

आरपीटीएफई सीट

मानक सीट RPTFE (PTFE+15%fv) है। चयन से पहले सीट सामग्री को प्रक्रिया माध्यम और ऑपरेटिंग तापमान से जांचा जाना चाहिए। विशिष्ट रासायनिक या तापमान अनुकूलता की आवश्यकता वाले अनुप्रयोगों के लिए विभिन्न सामग्री संयोजनों पर विचार किया जा सकता है।

धागा और नली कनेक्शन चयन

एनपीटी और बीएसपी अलग-अलग थ्रेड मानक हैं और इन्हें विनिमेय नहीं माना जाना चाहिए। वाल्व थ्रेड को मेटिंग फिटिंग या पाइपलाइन कनेक्शन से मेल खाना चाहिए। नली के निपल को जोड़ते समय, एक संगत आंतरिक व्यास वाली नली का चयन करें और परिचालन स्थितियों के लिए उपयुक्त क्लैंप या कनेक्शन विधि का उपयोग करें।

सीमित स्थान वाले उपकरणों के लिए, स्थापना से पहले समग्र वाल्व आयाम और हैंडल क्लीयरेंस की जांच करें। नली को वाल्व कनेक्शन पर अत्यधिक झुकने, मुड़ने या बाहरी भार के बिना भी रूट किया जाना चाहिए।

अनुप्रयोग परिदृश्य

स्टेनलेस स्टील थ्रेडेड निपल होज़ मिनी बॉल वाल्व कॉम्पैक्ट तरल लाइनों के लिए उपयुक्त है जहां नली कनेक्शन और मैन्युअल शट-ऑफ की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में शामिल हैं:

नली जल आपूर्ति और जल निकासी लाइनें

संपीड़ित हवा और वायवीय उपकरण

निस्पंदन, शीतलन और सफाई उपकरण

पंप कनेक्शन और नाली आउटलेट

नमूनाकरण और प्रयोगशाला उपकरण

सिंचाई एवं छिड़काव प्रणाली

हल्के औद्योगिक द्रव प्रबंधन उपकरण

स्थापना एवं रखरखाव

स्थापना से पहले, वाल्व आकार, एनपीटी या बीएसपी थ्रेड प्रकार, नली कनेक्शन आकार, कामकाजी दबाव और तापमान की पुष्टि करें। मेटिंग कनेक्शनों को साफ करें और सुनिश्चित करें कि सीलिंग सतहें गंदगी या विदेशी कणों से मुक्त हैं। वाल्व बॉडी पर अत्यधिक बल लगाए बिना थ्रेडेड कनेक्शन को उचित विधि का उपयोग करके कड़ा किया जाना चाहिए।

इंस्टालेशन के बाद, सिस्टम चालू होने के दौरान नली कनेक्शन और थ्रेडेड जोड़ की जांच करें। सुचारू गति की पुष्टि के लिए हैंडल को उसकी पूरी क्वार्टर-टर्न रेंज के माध्यम से संचालित करें। रखरखाव से पहले, वाल्व को दबाव स्रोत से अलग करें और कनेक्टेड लाइन से अवशिष्ट दबाव छोड़ें।

दबाव और तापमान संबंधी विचार

सूचीबद्ध अधिकतम दबाव 285PSI है और निर्दिष्ट तापमान सीमा -25℃~150℃ है। इन मानों को वाल्व आकार, कार्य माध्यम और लागू दबाव-तापमान रेटिंग के साथ विचार किया जाना चाहिए। सिस्टम में वाल्व स्थापित करने से पहले वास्तविक परिचालन स्थितियों की पुष्टि की जानी चाहिए।

तकनीकी दस्तावेज़ीकरण

आयाम पुष्टिकरण और परियोजना चयन के लिए उत्पाद चित्र और तकनीकी विनिर्देश प्रदान किए जा सकते हैं। सामग्री की जानकारी, निरीक्षण रिकॉर्ड और अन्य लागू उत्पाद दस्तावेजों को भी वाल्व कॉन्फ़िगरेशन और ऑर्डर आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: स्टेनलेस स्टील थ्रेडेड निपल होज़ मिनी बॉल वाल्व का उपयोग किसके लिए किया जाता है?

A स्टेनलेस स्टील थ्रेडेड निपल नली मिनी बॉल वाल्वकॉम्पैक्ट द्रव प्रणालियों में मैनुअल ऑन/ऑफ नियंत्रण के लिए उपयोग किया जाता है जो एक लचीली नली कनेक्शन के साथ थ्रेडेड पाइपलाइन कनेक्शन को जोड़ता है। इसका उपयोग निर्दिष्ट परिचालन सीमा के भीतर संगत जल, वायु, तेल और अन्य मीडिया के साथ किया जा सकता है।

Q2: क्या वाल्व सीधे लचीली नली से जुड़ सकता है?

निपल साइड को एक उपयुक्त नली कनेक्शन और क्लैंप व्यवस्था का उपयोग करके संगत नली से कनेक्ट करने के लिए डिज़ाइन किया गया है। नली का आकार, आंतरिक व्यास और कनेक्शन विधि वाल्व आयाम और परिचालन स्थितियों से मेल खाना चाहिए।

Q3: क्या एनपीटी और बीएसपी संस्करण उपलब्ध हैं?

हाँ। सूचीबद्ध थ्रेड मानक एनपीटी और बीएसपी हैं। ऑर्डर करते समय आवश्यक थ्रेड प्रकार निर्दिष्ट किया जाना चाहिए ताकि यह मेटिंग पाइप, फिटिंग या उपकरण कनेक्शन से मेल खाए।

Q4: क्या यह वाल्व संपीड़ित वायु प्रणालियों के लिए उपयुक्त है?

हां, निर्दिष्ट दबाव और तापमान सीमा के भीतर संगत संपीड़ित वायु अनुप्रयोगों के लिए इस पर विचार किया जा सकता है। वाल्व का आकार, कनेक्शन विधि और सीलिंग सामग्री की वास्तविक वायवीय प्रणाली आवश्यकताओं के अनुसार जांच की जानी चाहिए।

Q5: वाल्व बॉडी के लिए किस सामग्री का उपयोग किया जाता है?

मानक बॉडी सामग्री ASTM A351 CF8M (316) है। गेंद और स्टेम एएसटीएम ए182 एफ316 हैं, जबकि सीट आरपीटीएफई (पीटीएफई+15%एफवी) है। अन्य सामग्रियां अनुरोध पर उपलब्ध हैं।

Q6: क्या मैं ऑर्डर देने से पहले ड्राइंग का अनुरोध कर सकता हूं?

हाँ। उत्पादन से पहले वाल्व आकार, थ्रेड प्रकार, नली कनेक्शन और स्थापना आयामों की पुष्टि करने के लिए आयामी चित्र और तकनीकी विनिर्देश प्रदान किए जा सकते हैं।

Q7: वाल्व चयन के लिए किस जानकारी की आवश्यकता है?

कृपया आवश्यक आकार, एनपीटी या बीएसपी धागा मानक, नली का आकार, काम करने का माध्यम, दबाव, तापमान और स्थापना आवश्यकताएं प्रदान करें। यह जानकारी उचित वाल्व कॉन्फ़िगरेशन की पुष्टि करने में मदद करती है।
