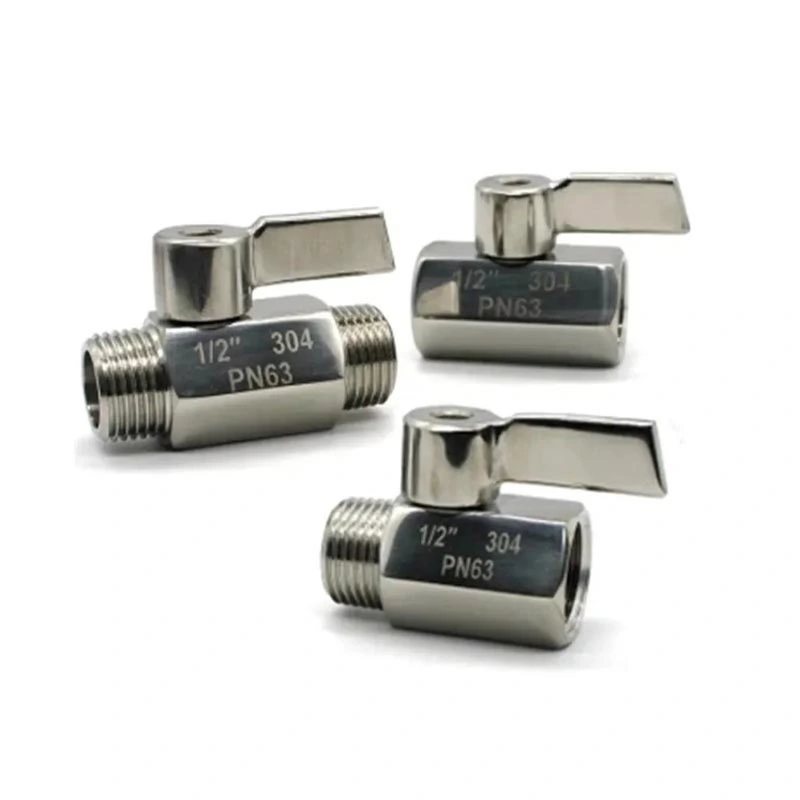

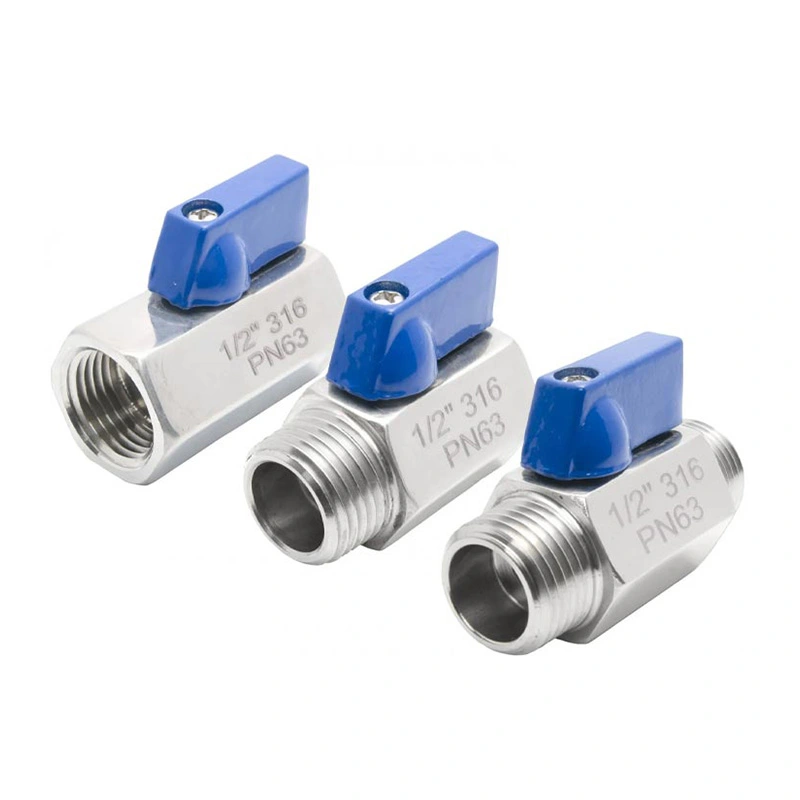

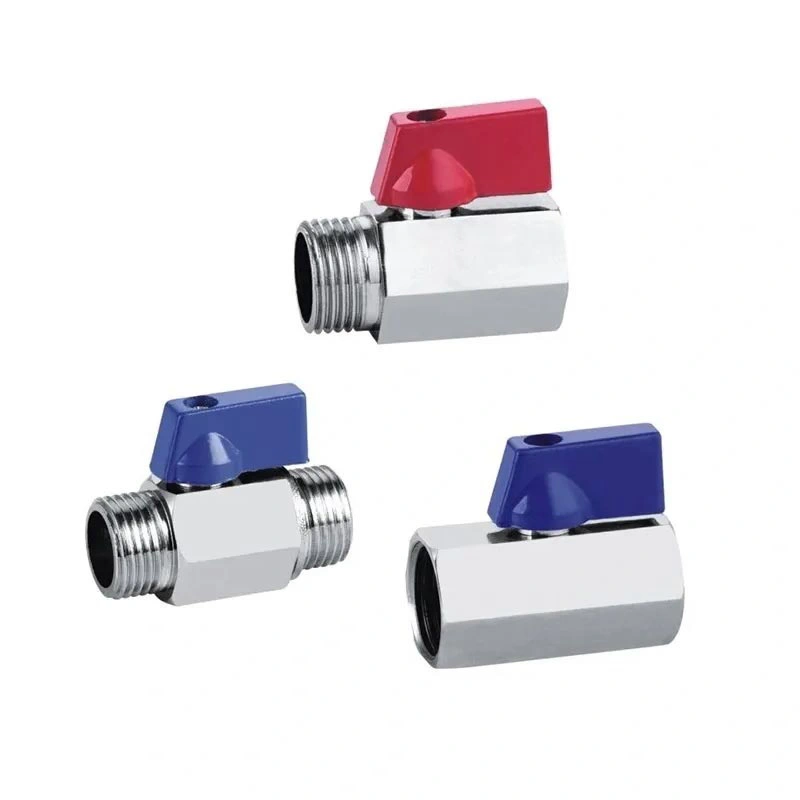

स्टेनलेस स्टील मिनी बॉल वाल्व

स्टेनलेस स्टील मिनी बॉल वाल्व को कॉम्पैक्ट पाइपिंग और उपकरण के लिए डिज़ाइन किया गया है जहां जगह सीमित है लेकिन एक क्वार्टर-टर्न शट-ऑफ वाल्व की आवश्यकता होती है। इसकी स्टेनलेस स्टील बॉडी, थ्रेडेड एनपीटी या बीएसपी कनेक्शन और कॉम्पैक्ट ऑपरेटिंग हैंडल इसे छोटी पाइपलाइन असेंबलियों, उपकरणों और द्रव-हैंडलिंग उपकरणों के लिए उपयुक्त बनाते हैं। वाल्व को आवश्यक दबाव, तापमान, माध्यम और कनेक्शन विनिर्देश के अनुसार चुना जा सकता है।

मुख्य आयाम

उत्पाद संरचना और विशेषताएं

कॉम्पैक्ट क्वार्टर-टर्न ऑपरेशन

वाल्व चालू/बंद सेवा के लिए क्वार्टर-टर्न बॉल तंत्र का उपयोग करता है। हैंडल को घुमाने से गेंद की स्थिति बदल जाती है और प्रवाह मार्ग खुल या बंद हो जाता है। यह संचालन विधि उन अनुप्रयोगों के लिए उपयुक्त है जहां वाल्व को बार-बार संचालित करने की आवश्यकता होती है या जहां एक साधारण शट-ऑफ फ़ंक्शन की आवश्यकता होती है।

316 स्टेनलेस स्टील निर्माण

वाल्व बॉडी को एएसटीएम ए351 सीएफ8एम (316) के रूप में निर्दिष्ट किया गया है, एएसटीएम ए182 एफ316 का उपयोग गेंद और स्टेम के लिए किया जाता है। यह सामग्री संयोजन उन अनुप्रयोगों के लिए एक स्टेनलेस स्टील निर्माण प्रदान करता है जहां संक्षारण प्रतिरोध और सामग्री अनुकूलता महत्वपूर्ण है। वास्तविक उपयुक्तता की जांच प्रक्रिया माध्यम और परिचालन स्थितियों के आधार पर की जानी चाहिए।

एनपीटी और बीएसपी थ्रेडेड कनेक्शन

संगत पाइपिंग और उपकरण के साथ एकीकरण के लिए वाल्व एनपीटी और बीएसपी थ्रेडेड कनेक्शन के साथ उपलब्ध है। ऑर्डर करने से पहले थ्रेड प्रकार की पुष्टि की जानी चाहिए क्योंकि एनपीटी और बीएसपी थ्रेड अलग-अलग थ्रेड मानकों का उपयोग करते हैं और उन्हें विनिमेय कनेक्शन के रूप में नहीं माना जाना चाहिए।

आरपीटीएफई सीट विन्यास

मानक सीट सामग्री RPTFE (PTFE+15%fv) है। सीट चयन में कार्यशील माध्यम, परिचालन तापमान और दबाव को ध्यान में रखा जाना चाहिए। जहां अनुप्रयोग में आक्रामक रसायन या विशेष प्रक्रिया तरल पदार्थ शामिल हैं, वाल्व चयन से पहले सामग्री संगतता की पुष्टि की जानी चाहिए।

चयन संबंधी विचार

एक छोटे बॉल वाल्व का चयन करने के लिए पाइप के आकार के मिलान से कहीं अधिक की आवश्यकता होती है। कार्यशील माध्यम, दबाव, तापमान, कनेक्शन प्रकार और उपलब्ध स्थापना स्थान सभी पर विचार किया जाना चाहिए। स्थापना से पहले वास्तविक परिचालन स्थितियों के अनुसार वाल्व के दबाव और तापमान सीमा की जांच की जानी चाहिए।

थ्रेडेड इंस्टॉलेशन के लिए, पुष्टि करें कि पाइपलाइन एनपीटी या बीएसपी थ्रेड का उपयोग करती है या नहीं। प्रतिबंधित पहुंच वाले उपकरणों के लिए, हैंडल की स्थिति और वाल्व के चारों ओर उपलब्ध निकासी की जांच करें। घटक के समय से पहले खराब होने से बचने के लिए सीट और सीलिंग सामग्री भी प्रक्रिया द्रव के अनुकूल होनी चाहिए।

अनुप्रयोग परिदृश्य

स्टेनलेस स्टील मिनी बॉल वाल्व का उपयोग कॉम्पैक्ट तरल प्रणालियों और उपकरणों में शट-ऑफ सेवा के लिए किया जा सकता है जहां एक छोटी वाल्व व्यवस्था की आवश्यकता होती है। विशिष्ट अनुप्रयोगों में शामिल हैं:

जल आपूर्ति एवं जल निकासी व्यवस्था

वायवीय उपकरण और संपीड़ित वायु लाइनें

इंस्ट्रुमेंटेशन और परीक्षण उपकरण

छोटी मशीनरी और स्वचालन उपकरण

शीतलन प्रणाली और निस्पंदन इकाइयाँ

प्रयोगशाला और नलसाज़ी स्थापनाएँ

हल्के औद्योगिक द्रव प्रबंधन प्रणाली

स्थापना एवं रखरखाव

स्थापना से पहले, वाल्व का आकार, थ्रेड प्रकार, दबाव रेटिंग, तापमान सीमा और सामग्री अनुकूलता सत्यापित करें। पाइप के धागों को साफ करें और बाहरी कणों को हटा दें जो कनेक्शन या सीलिंग सतह को प्रभावित कर सकते हैं। चयनित कनेक्शन के लिए उपयुक्त थ्रेड सीलिंग विधि का उपयोग करें और अत्यधिक कसने वाले बल से बचें।

इंस्टालेशन के बाद, हैंडल को उसकी पूरी क्वार्टर-टर्न रेंज के माध्यम से संचालित करें और सिस्टम चालू होने के दौरान रिसाव के लिए कनेक्शन की जांच करें। रखरखाव के दौरान, आंतरिक घटकों के निरीक्षण या प्रतिस्थापन से पहले वाल्व को दबाव स्रोत से अलग करें।

गुणवत्ता और दस्तावेज़ीकरण

उत्पादन निरीक्षण में लागू उत्पाद और ऑर्डर आवश्यकताओं के अनुसार आयामी जांच, सामग्री सत्यापन, असेंबली निरीक्षण और दबाव या सीलिंग परीक्षण शामिल हो सकते हैं। आयाम पुष्टिकरण और परियोजना चयन के लिए उत्पाद चित्र और तकनीकी विनिर्देश प्रदान किए जा सकते हैं। जहां आवश्यक हो, सामग्री दस्तावेज़ीकरण और निरीक्षण रिकॉर्ड की भी व्यवस्था की जा सकती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: स्टेनलेस स्टील मिनी बॉल वाल्व का उपयोग किसके लिए किया जाता है?

A स्टेनलेस स्टील मिनी बॉल वाल्वइसका उपयोग मुख्य रूप से कॉम्पैक्ट पाइपिंग, उपकरण और उपकरण प्रणालियों में तरल पदार्थ को चालू/बंद करने के लिए किया जाता है। यह निर्दिष्ट दबाव और तापमान सीमा के भीतर संगत पानी, हवा, तेल और अन्य औद्योगिक मीडिया के लिए उपयुक्त है।

Q2: एनपीटी और बीएसपी थ्रेड के बीच क्या अंतर है?

एनपीटी और बीएसपी अलग-अलग थ्रेड प्रोफाइल और विशिष्टताओं के साथ अलग-अलग थ्रेड मानक हैं। वाल्व थ्रेड को मेटिंग पाइप या फिटिंग से मेल खाना चाहिए, इसलिए ऑर्डर देने से पहले आवश्यक थ्रेड मानक की पुष्टि की जानी चाहिए।

Q3: वाल्व के लिए किस सामग्री का उपयोग किया जाता है?

मानक कॉन्फ़िगरेशन बॉडी के लिए ASTM A351 CF8M (316), बॉल और स्टेम के लिए ASTM A182 F316 और सीट के लिए RPTFE (PTFE+15%fv) का उपयोग करता है। अन्य सामग्रियां अनुरोध पर उपलब्ध हैं।

Q4: वाल्व किस दबाव और तापमान को संभाल सकता है?

सूचीबद्ध अधिकतम दबाव 285PSI है और तापमान सीमा -25℃~150℃ है। वास्तविक स्वीकार्य परिचालन स्थितियों की पुष्टि वाल्व के आकार, माध्यम, तापमान और लागू दबाव-तापमान रेटिंग के अनुसार की जानी चाहिए।

Q5: क्या मैं ऑर्डर देने से पहले उत्पाद ड्राइंग का अनुरोध कर सकता हूं?

हाँ। उत्पादन से पहले वाल्व के आकार, कनेक्शन प्रकार, स्थापना आयाम और अन्य आवश्यक मापदंडों की पुष्टि करने के लिए आयामी चित्र और तकनीकी विनिर्देश प्रदान किए जा सकते हैं।

Q6: क्या वाल्व सामग्री को सत्यापित किया जा सकता है?

हाँ। सामग्री सत्यापन और संबंधित निरीक्षण दस्तावेज़ीकरण को वाल्व कॉन्फ़िगरेशन और ऑर्डर आवश्यकताओं के अनुसार व्यवस्थित किया जा सकता है। ऑर्डर देते समय लागू निरीक्षण दायरे की पुष्टि की जानी चाहिए।

Q7: क्या विभिन्न सामग्रियां उपलब्ध हैं?

हाँ। आवश्यक दबाव, तापमान और मध्यम अनुकूलता के अधीन विशिष्ट परिचालन स्थितियों के लिए अन्य बॉडी, बॉल, स्टेम, सीट और सीलिंग सामग्री संयोजन पर विचार किया जा सकता है।
