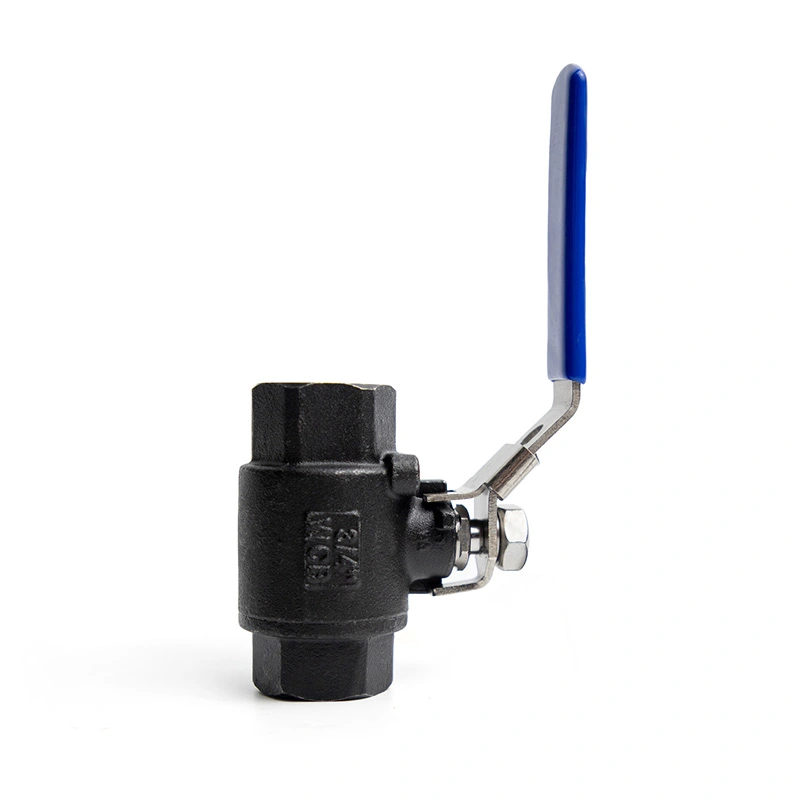

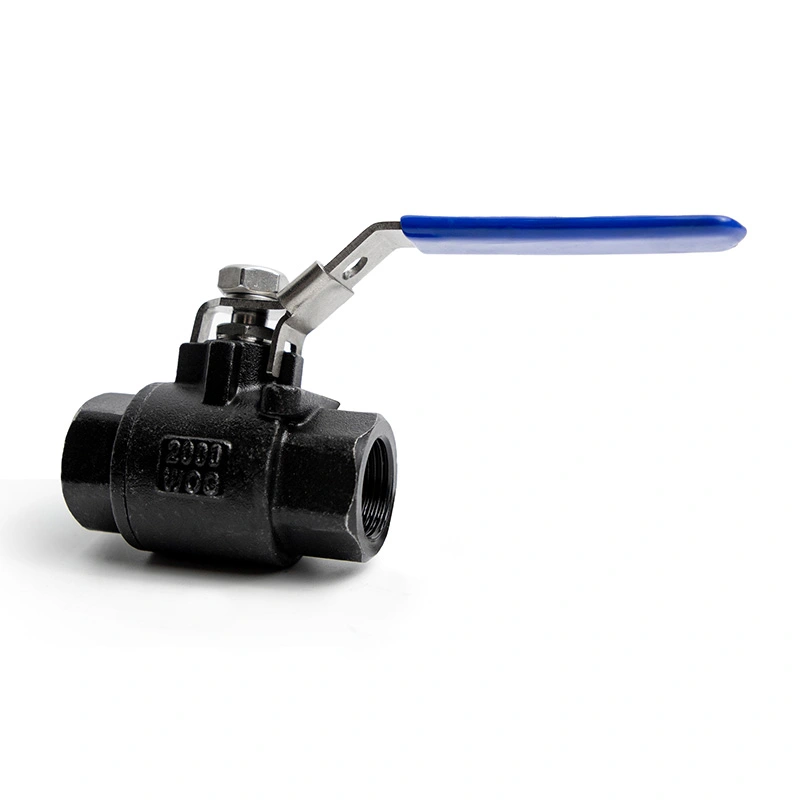

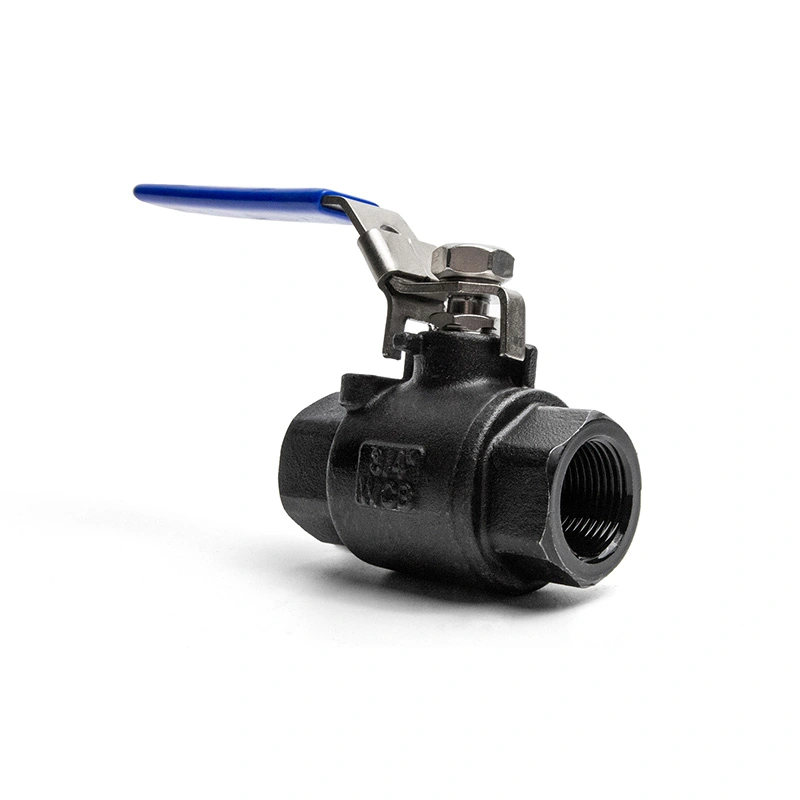

लॉकिंग डिवाइस के साथ 2पीसी कार्बन स्टील बॉल वाल्व 2000WOG

लॉकिंग डिवाइस के साथ शांगटाई 2पीसी कार्बन स्टील बॉल वाल्व 2000WOG को विश्वसनीय ऑन/ऑफ नियंत्रण के लिए डिज़ाइन किया गया है उच्च दबाव वाली औद्योगिक पाइपलाइनें। 1975 पीएसआई तक की दबाव क्षमता के साथ, यह वाल्व उपयुक्त है गैर-शॉक परिस्थितियों में पानी, तेल, गैस, संपीड़ित हवा और संगत औद्योगिक तरल अनुप्रयोगों की मांग।

दो-टुकड़े वाली बॉडी संरचना वाल्व को कई एक-टुकड़े डिज़ाइनों की तुलना में अधिक उपयोगी बनाती है। जब रखरखाव होता है आवश्यक होने पर, वाल्व को अधिक आसानी से अलग किया जा सकता है, जिससे सीटों को बदलने और घटकों को सील करने की अनुमति मिलती है सेवा जीवन बढ़ाएं और प्रतिस्थापन लागत कम करें।

लगातार गुणवत्ता सुनिश्चित करने के लिए, वाल्व का निरीक्षण रॉ बॉडी ब्लैंक से लेकर चार गुणवत्ता नियंत्रण चरणों के माध्यम से किया जाता है तैयार उत्पाद:

रॉ बॉडी ब्लैंक निरीक्षण - उपस्थिति, आयाम और सामग्री की स्थिति की जाँच करता है।

मशीनिंग निरीक्षण - धागे, सीलिंग सतहों, बोर सटीकता और मुख्य आयामों का सत्यापन करता है।

असेंबली निरीक्षण - गेंद, सीटें, स्टेम, सीलिंग रिंग, हैंडल और लॉकिंग डिवाइस की जांच करता है।

अंतिम निरीक्षण - इसमें दबाव परीक्षण, रिसाव परीक्षण, संचालन परीक्षण, अंकन और पैकेजिंग निरीक्षण शामिल हैं।

यह सख्त गुणवत्ता प्रक्रिया उत्पाद की स्थिरता में सुधार करने, दोषपूर्ण दरों को कम करने और अधिक विश्वसनीय वितरण में मदद करती है औद्योगिक ग्राहकों के लिए वाल्व।

*एन: थ्रेड एएनएसआई बी 2.1 एनपीटी के अनुसार समाप्त होता है
*बी: थ्रेड बीएस21 बीएसपी के अनुसार समाप्त होता है

वाल्व कार्य सिद्धांत

एक बॉल वाल्व, वाल्व बॉडी के अंदर एक सटीक-ड्रिल की गई गेंद को घुमाकर प्रवाह को नियंत्रित करता है।

खुली स्थिति

जब हैंडल पाइपलाइन के समानांतर होता है, तो गेंद के माध्यम से छेद पाइप के साथ संरेखित हो जाता है। द्रव गुजरता है कम प्रवाह प्रतिरोध वाला वाल्व।

बंद स्थिति

जब हैंडल को 90 डिग्री घुमाया जाता है, तो गेंद का ठोस भाग प्रवाह पथ को अवरुद्ध कर देता है। सीटें इसके खिलाफ दबाव डालती हैं एक टाइट शट-ऑफ सील बनाने के लिए गेंद।

लॉकिंग फ़ंक्शन

वाल्व खुलने या बंद होने के बाद, लॉकिंग डिवाइस हैंडल की स्थिति को सुरक्षित कर सकता है। इससे रोकथाम में मदद मिलती है गलत संचालन, अनधिकृत संचालन, या कंपन के कारण होने वाली आकस्मिक हलचल।

दो-टुकड़ा रखरखाव डिज़ाइन

दो-टुकड़े वाली बॉडी एक-टुकड़े वाले वाल्व की तुलना में आसानी से अलग होने की अनुमति देती है। सीटें, सील और संबंधित सीलिंग हिस्से आवश्यकता पड़ने पर निरीक्षण किया जा सकता है या बदला जा सकता है, जिससे वाल्व के कामकाजी जीवन को बढ़ाने में मदद मिलती है।

नोट: बॉल वाल्व मुख्य रूप से पूरी तरह से खुली या पूरी तरह से बंद सेवा के लिए डिज़ाइन किए गए हैं। लंबे समय तक थ्रॉटलिंग की अनुशंसा नहीं की जाती है क्योंकि इससे गेंद और सीटों को नुकसान हो सकता है।

लागू उद्योग और कारण

चयन नोट: कार्बन स्टील मजबूत और लागत प्रभावी है, लेकिन अत्यधिक संक्षारक मीडिया के लिए यह सबसे अच्छा विकल्प नहीं है। संक्षारक रसायनों या समुद्री वातावरण के लिए, स्टेनलेस स्टील या विशेष सामग्री विकल्पों पर विचार किया जाना चाहिए।
