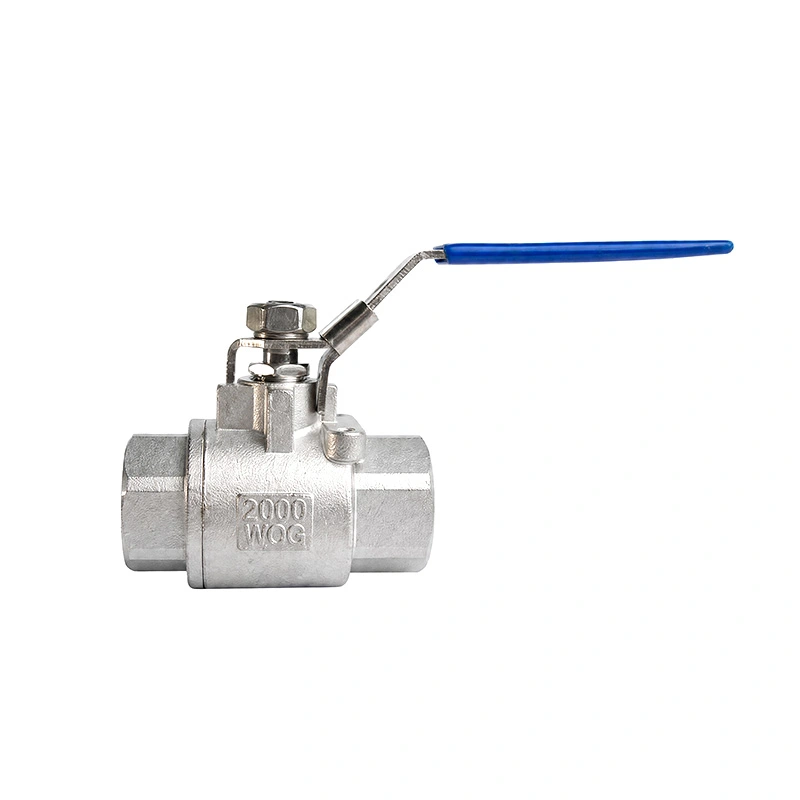

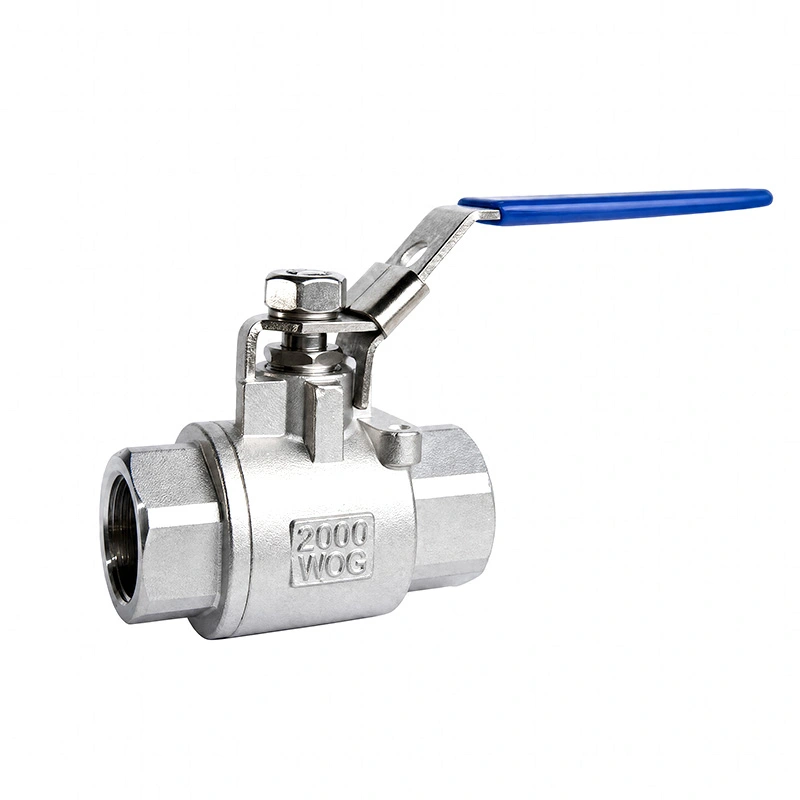

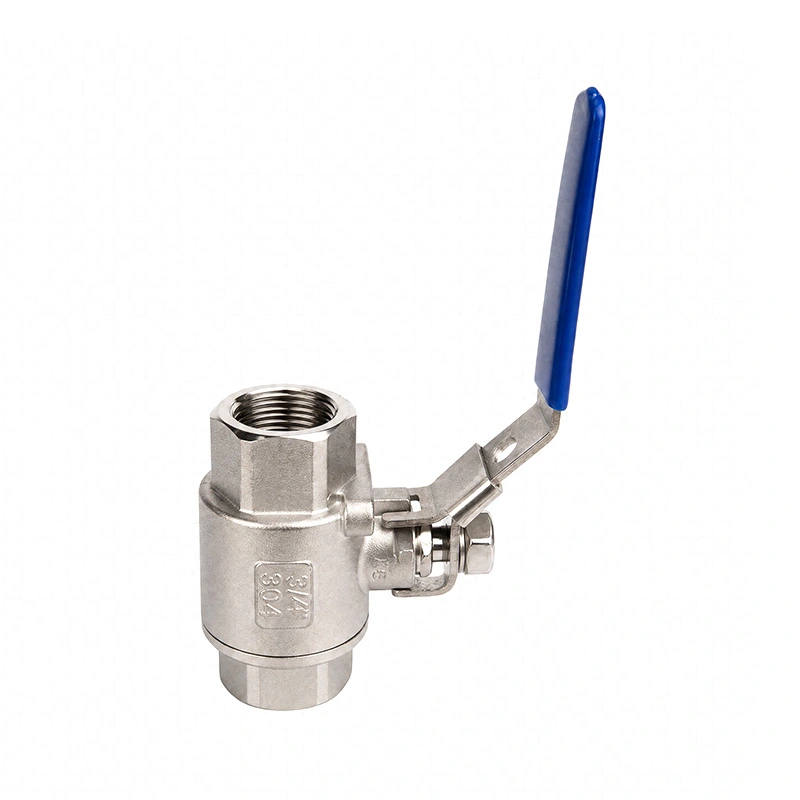

लॉकिंग डिवाइस के साथ 2पीसी बॉल वाल्व 2000WOG

लॉकिंग डिवाइस के साथ शांगटाई 2पीसी बॉल वाल्व 2000WOG को उच्च दबाव वाले शट-ऑफ अनुप्रयोगों के लिए डिज़ाइन किया गया है क्षमता और नियंत्रित हैंडल संचालन की आवश्यकता है। दो-टुकड़ा वाल्व बॉडी, लॉकिंग हैंडल और थ्रेडेड कनेक्शन इसे औद्योगिक द्रव नियंत्रण प्रणालियों की एक श्रृंखला के लिए उपयुक्त बनाता है।

वाल्व का उपयोग आमतौर पर उपयुक्त गैर-शॉक के तहत पानी, तेल, गैस, संपीड़ित हवा और अन्य संगत तरल पदार्थों के साथ किया जाता है सेवा शर्तें. इसकी 2000WOG रेटिंग मानक निम्न-दबाव बॉल वाल्व की तुलना में उच्च दबाव सीमा प्रदान करती है, जबकि लॉकिंग डिवाइस हैंडल को चयनित खुली या बंद स्थिति में रखने में मदद करता है।

कुछ जाली बॉल वाल्व डिज़ाइनों की तुलना में, यह मॉडल उन अनुप्रयोगों के लिए एक विकल्प प्रदान करता है जहां निर्दिष्ट दबाव, तापमान, सामग्री और कनेक्शन आवश्यकताएँ वाल्व की रेटेड शर्तों के भीतर हैं। के लिए 1200 पीएसआई के आसपास के अनुप्रयोगों में, वास्तविक कामकाजी परिस्थितियों और आवश्यक सुरक्षा के आधार पर वाल्व पर विचार किया जा सकता है मार्जिन.

शांगताई वाल्व इस बॉल वाल्व का निर्माण करता है और कारखाने में उत्पादन और निरीक्षण प्रक्रिया का प्रबंधन करता है। द वाल्व का निर्माण ISO 17292 और API 608 आवश्यकताओं के अनुसार, API 598 पर आधारित परीक्षण और निरीक्षण के साथ किया जाता है। सीई और आईएसओ 9001 प्रमाणपत्र उपलब्ध हैं।

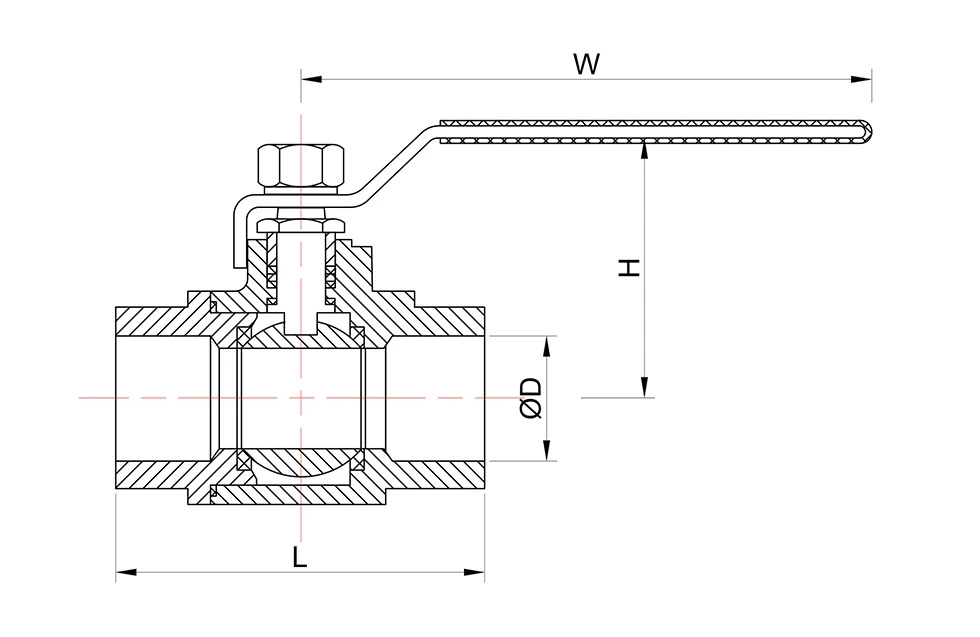

मुख्य आयाम

* एन: थ्रेड एएनएसएल बी 2.1 एनपीटी के अनुसार समाप्त होता है
* बी: थ्रेड बीएस21 बीएसपी के अनुसार समाप्त होता है

अनुप्रयोग

इस बॉल वाल्व का उपयोग औद्योगिक द्रव नियंत्रण प्रणालियों और उपकरणों में किया जाता है जहां थ्रेडेड शट-ऑफ सेवा होती है आवश्यक. विशिष्ट अनुप्रयोगों में शामिल हैं:

जल उपचार प्रणालियाँ

तेल और गैस पाइपलाइन

रासायनिक प्रसंस्करण

संपीड़ित वायु प्रणाली

औद्योगिक उपकरण

एचवीएसी सिस्टम

समुद्री अनुप्रयोग

सामान्य द्रव नियंत्रण प्रणालियाँ

स्किड-माउंटेड उपकरण

मशीनरी एवं संयंत्र का रख-रखाव

वाल्व का उपयोग निर्दिष्ट दबाव और तापमान के भीतर पानी, तेल, गैस और अन्य संगत तरल पदार्थों के साथ किया जा सकता है रेंज. संक्षारक मीडिया, विशेष तरल पदार्थ या सूचीबद्ध रेटिंग के बाहर की स्थितियों के लिए, सामग्री और वाल्व चयन से पहले कॉन्फ़िगरेशन की पुष्टि की जानी चाहिए।

प्रमुख विशेषताऐं

2000WOG दबाव रेटिंग

2000WOG रेटिंग मानक निम्न-दबाव बॉल वाल्व की तुलना में उच्च दबाव क्षमता प्रदान करती है। वास्तविक स्वीकार्य कामकाजी दबाव वाल्व के आकार, तापमान, माध्यम और लागू दबाव-तापमान रेटिंग पर निर्भर करता है।

लॉकिंग हैंडल

लॉकिंग डिवाइस हैंडल को चयनित स्थिति में सुरक्षित करने की अनुमति देता है, जिससे अप्रत्याशित वाल्व को कम करने में मदद मिलती है उपयोग और रखरखाव के दौरान संचालन।

दो-टुकड़ा वाल्व बॉडी

टू-पीस बॉडी निर्माण थ्रेडेड औद्योगिक पाइपिंग सिस्टम के लिए एक व्यावहारिक कॉन्फ़िगरेशन प्रदान करता है बंद करने वाले अनुप्रयोग.

स्टेनलेस स्टील निर्माण

सूचीबद्ध कॉन्फ़िगरेशन बॉडी के लिए ASTM A351 CF8M (316), बॉल और स्टेम के लिए ASTM A182 F316 और RPTFE का उपयोग करता है सीट. अन्य सामग्री विकल्प अनुरोध पर उपलब्ध हैं।

पिरोया हुआ कनेक्शन

एनपीटी और बीएसपी थ्रेड मानक उपलब्ध हैं। मौजूदा के अनुसार उपयुक्त कनेक्शन का चयन किया जाना चाहिए पाइपिंग प्रणाली और स्थापना आवश्यकताएँ।

विनिर्माण और परीक्षण मानक

वाल्व को आईएसओ 17292 और एपीआई 608 आवश्यकताओं के अनुसार निरीक्षण और परीक्षण के साथ डिजाइन और निर्मित किया गया है एपीआई 598 पर आधारित। दबाव-तापमान रेटिंग एएसएमई बी16.34 के संदर्भ में हैं।

फ़ैक्टरी विनिर्माण और निरीक्षण

शांगताई वाल्व उत्पाद का निर्माण करता है और कारखाने में उत्पादन, संयोजन और निरीक्षण का प्रबंधन करता है। निरीक्षण इसमें पहले से लागू आवश्यकताओं के अनुसार आयामी, संयोजन और दबाव या रिसाव जांच शामिल है शिपमेंट.

अक्सर पूछे जाने वाले प्रश्न

Q1: लॉकिंग डिवाइस के साथ 2PC बॉल वाल्व 2000WOG के लिए 2000WOG का क्या मतलब है?

2000WOG उपयुक्त गैर-शॉक स्थितियों के तहत पानी, तेल और गैस सेवा के लिए दबाव रेटिंग को संदर्भित करता है। वास्तविक वाल्व के आकार, तापमान, माध्यम और लागू के आधार पर स्वीकार्य कामकाजी दबाव की पुष्टि की जानी चाहिए दबाव-तापमान रेटिंग।

Q2: लॉकिंग डिवाइस का उद्देश्य क्या है?

लॉकिंग डिवाइस वाल्व हैंडल को चयनित खुली या बंद स्थिति में रखने में मदद करता है और जोखिम को कम करता है उपयोग या रखरखाव के दौरान अनपेक्षित संचालन।

Q3: क्या इस वाल्व का उपयोग फोर्ज्ड बॉल वाल्व के स्थान पर किया जा सकता है?

इस पर तब विचार किया जा सकता है जब वाल्व का दबाव, तापमान, सामग्री और कनेक्शन विनिर्देश सेवा के अनुरूप हों आवश्यकताएँ. उच्च दबाव, उच्च तापमान या गंभीर अनुप्रयोगों के लिए, परिचालन की स्थिति होनी चाहिए चयन से पहले पुष्टि की गई।

Q4: यह बॉल वाल्व किस मीडिया को संभाल सकता है?

इसका उपयोग आमतौर पर पानी, तेल, गैस, संपीड़ित हवा और अन्य संगत औद्योगिक तरल पदार्थों के साथ किया जाता है। संक्षारक के लिए या उपयुक्त सामग्री और वाल्व विन्यास की पुष्टि के लिए विशेष मीडिया, द्रव जानकारी प्रदान की जानी चाहिए।

Q5: इस वाल्व के लिए किन मानकों का उपयोग किया जाता है?

वाल्व ISO 17292 और API 608 आवश्यकताओं के अनुसार निर्मित किया गया है। निरीक्षण और परीक्षण एपीआई पर आधारित हैं 598, जबकि दबाव-तापमान रेटिंग ASME B16.34 का संदर्भ देती है।

Q6: क्या आपके पास CE और ISO 9001 प्रमाणपत्र हैं?

हाँ। सीई और आईएसओ 9001 प्रमाणपत्र उपलब्ध हैं। उत्पाद के अनुसार प्रासंगिक दस्तावेज उपलब्ध कराए जा सकते हैं आदेश की आवश्यकताएँ।

Q7: क्या आप निर्माता हैं?

हाँ। शांगताई वाल्व वाल्व का निर्माण करता है और संबंधित उत्पादन, संयोजन और निरीक्षण प्रक्रियाओं का प्रबंधन करता है इसका कारखाना वानजाउ, चीन में है।
