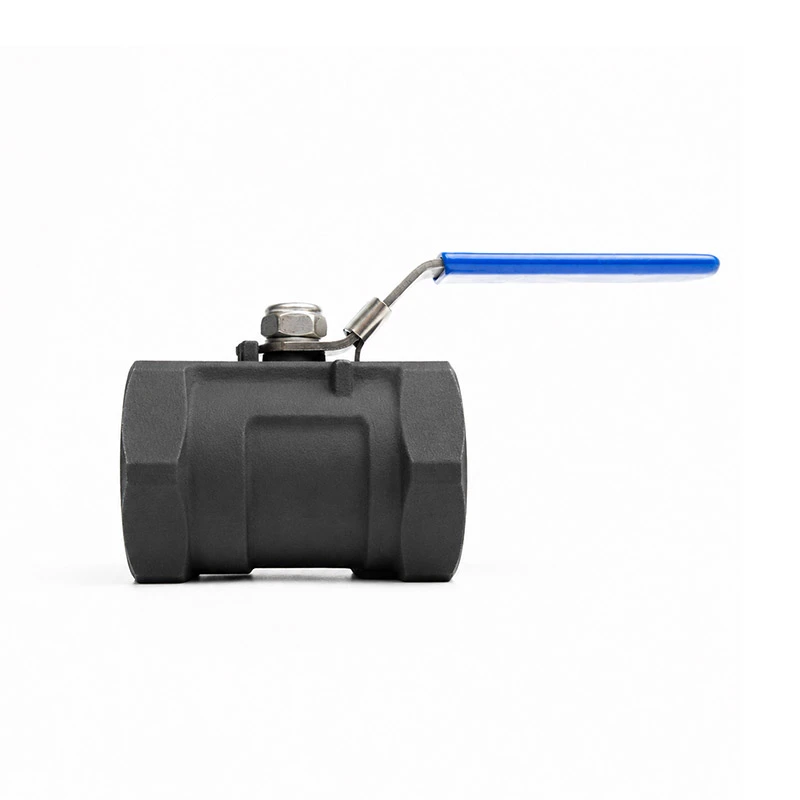

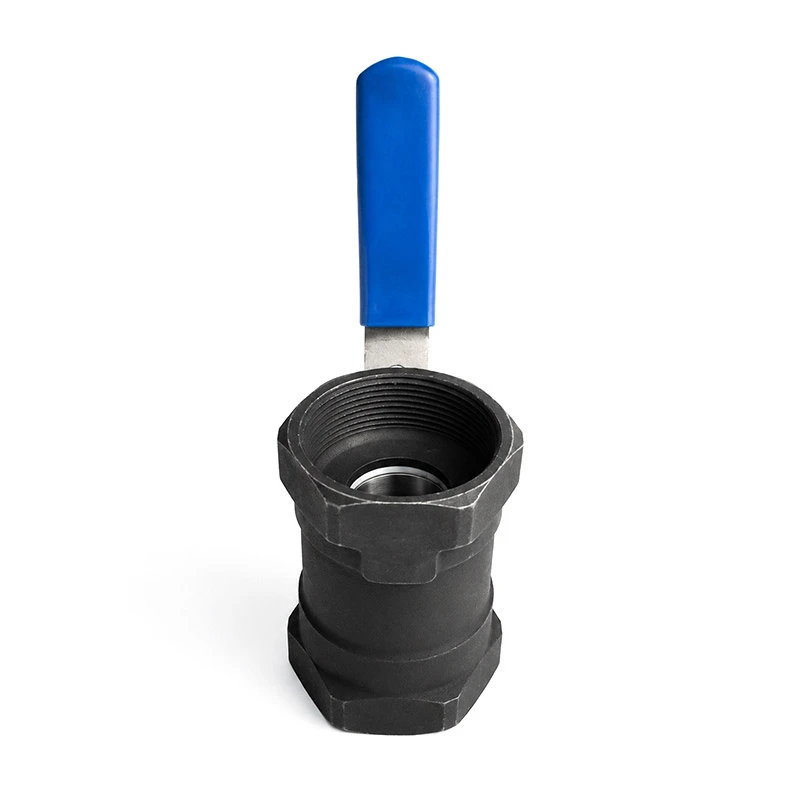

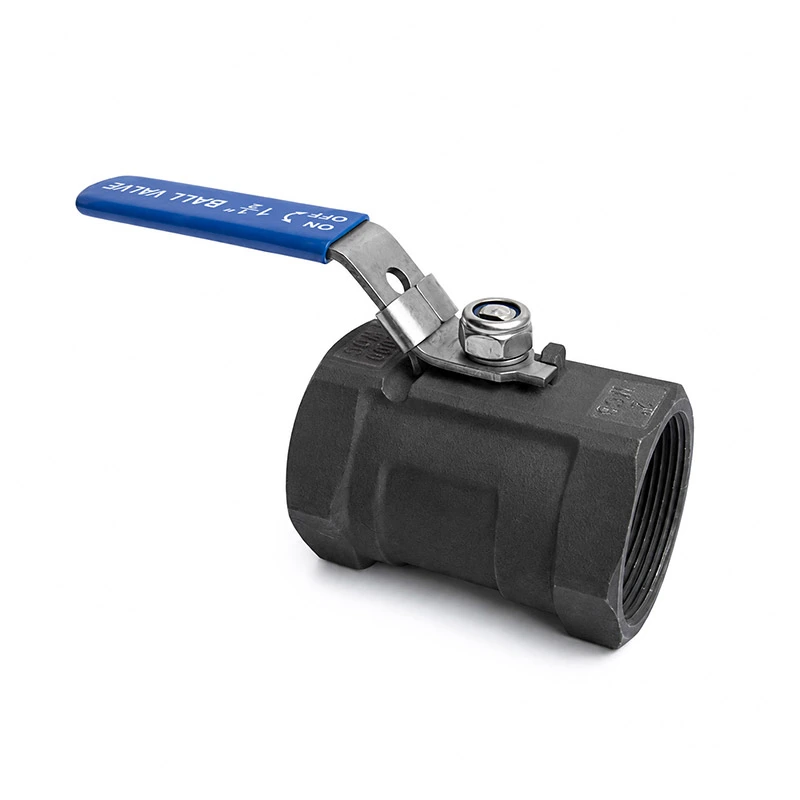

लॉकिंग डिवाइस के साथ 1पीसी कार्बन स्टील बॉल वाल्व

लॉकिंग डिवाइस के साथ 1पीसी कार्बन स्टील बॉल वाल्व एक व्यावहारिक लॉकिंग तंत्र के साथ एक मजबूत बॉडी संरचना को जोड़ता है, ऑपरेटरों को स्थिर प्रवाह नियंत्रण बनाए रखने और गलत संचालन के जोखिम को कम करने में मदद करना।

मल्टी-पीस वाल्व संरचनाओं की तुलना में, 1 पीस बॉडी डिज़ाइन एक कॉम्पैक्ट प्रोफ़ाइल और कम क्षमता प्रदान करता है बाहरी रिसाव बिंदु. कार्बन स्टील निर्माण उत्कृष्ट यांत्रिक शक्ति और लागत दक्षता प्रदान करता है, इस वाल्व को सामान्य औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाना जहां स्टेनलेस स्टील की आवश्यकता नहीं है।

उत्पाद कार्य सिद्धांत

मीडिया प्रवाह को नियंत्रित करने के लिए वाल्व एक क्वार्टर-टर्न बॉल तंत्र का उपयोग करता है।

जब हैंडल को पाइपलाइन के समानांतर घुमाया जाता है, तो गेंद का बोर प्रवाह पथ के साथ संरेखित हो जाता है, जिससे अनुमति मिलती है गुजरने का माध्यम. जब हैंडल को 90 डिग्री घुमाया जाता है, तो गेंद प्रवाह की दिशा के लंबवत मुड़ जाती है, मार्ग को अवरुद्ध करना और प्रवाह को बंद करना।

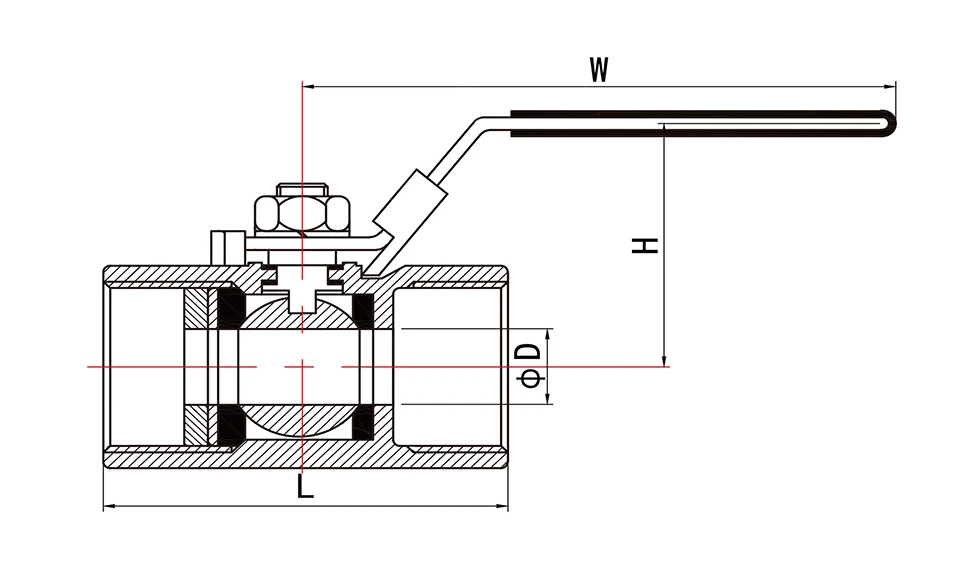

उत्पाद पैरामीटर

वाल्व के पार 1 बार का केवी मान।

केवी = प्रति घंटे घन मीटर में पानी के प्रवाह की दर जो 1 बार का दबाव ड्रॉप उत्पन्न करेगी।

* एन: थ्रेड एएनएसआई बी 2.1 एनपीटी के अनुसार समाप्त होता है
* बी: थ्रेड बीएस21 बीएसपी के अनुसार समाप्त होता है

लाभ

1 पीस बॉडी डिज़ाइन

शरीर के कम जोड़ों के साथ कॉम्पैक्ट संरचना, संभावित रिसाव बिंदुओं को कम करने में मदद करती है।

कार्बन स्टील की ताकत

औद्योगिक पाइपलाइन अनुप्रयोगों के लिए मजबूत यांत्रिक प्रदर्शन प्रदान करता है।

सुरक्षा नियंत्रण के लिए लॉक करने योग्य हैंडल

सुरक्षित रखरखाव प्रक्रियाओं का समर्थन करता है।

विश्वसनीय शट-ऑफ प्रदर्शन

सटीक बॉल और सीलिंग सीटें उचित रूप से चयनित और स्थापित होने पर स्थिर सीलिंग प्रदर्शन सुनिश्चित करती हैं।

त्वरित क्वार्टर-टर्न ऑपरेशन

सरल 90-डिग्री ऑपरेशन तेजी से खोलने और बंद करने में सक्षम बनाता है।

स्टेनलेस स्टील का लागत प्रभावी विकल्प

गैर-संक्षारक मीडिया के लिए आदर्श जहां उच्च शक्ति और किफायती लागत की आवश्यकता होती है।

एकाधिक कॉन्फ़िगरेशन विकल्प

विभिन्न आकारों, अंतिम कनेक्शनों, दबाव रेटिंग, सीलिंग सामग्री और सतह के उपचार के साथ उपलब्ध है आवेदन की जरूरतों के अनुसार.

चयन सुझाव

लॉकिंग डिवाइस के साथ 1पीसी कार्बन स्टील बॉल वाल्व चुनते समय, निम्नलिखित बातों पर विचार करें:

मध्यम अनुकूलता

पुष्टि करें कि वाल्व सामग्री और सीलिंग सामग्री तरल पदार्थ, जैसे पानी, तेल, गैस आदि के लिए उपयुक्त हैं या नहीं संपीड़ित हवा.

दाब मूल्यांकन

वास्तविक कामकाजी दबाव और सिस्टम दबाव वर्ग के अनुसार वाल्व का चयन करें।

कार्य तापमान

ऑपरेटिंग तापमान सीमा के आधार पर उपयुक्त सीट और सील सामग्री चुनें।

वाल्व का आकार

उचित प्रवाह क्षमता सुनिश्चित करने के लिए वाल्व के आकार को पाइपलाइन के व्यास से मिलाएं।

अंत कनेक्शन प्रकार

पाइपलाइन डिज़ाइन के अनुसार थ्रेडेड, फ़्लैंग्ड, वेल्डेड या अनुकूलित कनेक्शन प्रकार का चयन करें।

पोर्ट प्रकार

जब कम दबाव ड्रॉप की आवश्यकता होती है तो पूर्ण पोर्ट की सिफारिश की जाती है। कॉम्पैक्ट इंस्टालेशन के लिए कम पोर्ट का चयन किया जा सकता है और लागत दक्षता।

लॉक करने की आवश्यकता

पुष्टि करें कि क्या वाल्व को खुली स्थिति, बंद स्थिति या दोनों में लॉक करने की आवश्यकता है।

भूतल संरक्षण

बाहरी या आर्द्र वातावरण के लिए, उपयुक्त कोटिंग या जंग-रोधी उपचार की सिफारिश की जाती है।

उत्पाद तुलना

गुणवत्ता निरीक्षण प्रक्रिया

हमारी गुणवत्ता निरीक्षण प्रक्रिया स्थिर प्रदर्शन और विश्वसनीय डिलीवरी सुनिश्चित करने के लिए डिज़ाइन की गई है।

कच्चे माल का निरीक्षण

उत्पादन से पहले सामग्री ग्रेड, उपस्थिति और प्रमाणपत्रों की जाँच की जाती है।

आयामी निरीक्षण

मुख्य आयामों को मशीनिंग के दौरान और उसके बाद मापा जाता है।

घटक निरीक्षण

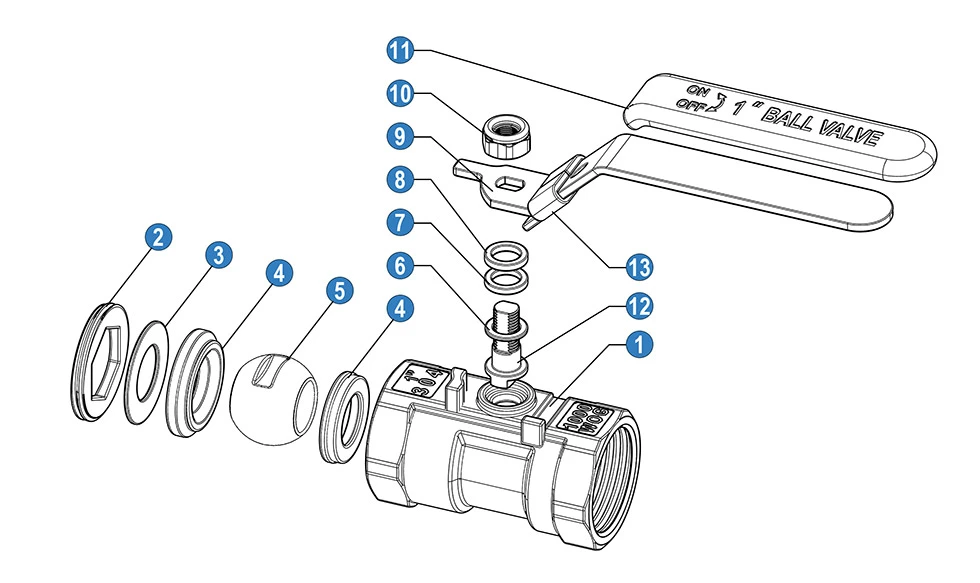

असेंबली से पहले बॉल, स्टेम, सीटें, सील और लॉकिंग भागों का निरीक्षण किया जाता है।

विधानसभा निरीक्षण

वाल्व को तकनीकी आवश्यकताओं के अनुसार इकट्ठा किया जाता है, और हैंडल के संचालन की जाँच की जाती है।

दबाव परीक्षण

शेल परीक्षण और सीट लीकेज परीक्षण लागू मानकों या ग्राहक आवश्यकताओं के अनुसार किया जाता है।

लॉकिंग फंक्शन टेस्ट

सुचारू संचालन और सुरक्षित स्थिति सुनिश्चित करने के लिए लॉकिंग डिवाइस की जाँच की जाती है।

सतह और अंकन निरीक्षण

कोटिंग, सतह फिनिश, उत्पाद अंकन और नेमप्लेट विवरण सत्यापित किए जाते हैं।

अंतिम निरीक्षण और पैकेजिंग जांच

यह सुनिश्चित करने के लिए कि यह ऑर्डर की आवश्यकताओं को पूरा करता है, पैकिंग से पहले प्रत्येक वाल्व का निरीक्षण किया जाता है।

हमें क्यों चुनें

- औद्योगिक वाल्व उत्पादों के लिए अनुभवी आपूर्तिकर्ता
- सामग्री निरीक्षण से लेकर अंतिम परीक्षण तक स्थिर गुणवत्ता नियंत्रण
- आकार, दबाव, कनेक्शन, सीलिंग सामग्री और सतह के उपचार के लिए लचीला अनुकूलन
- OEM ब्रांडिंग, अनुकूलित पैकेजिंग और प्रोजेक्ट ऑर्डर के लिए समर्थन
- कोटेशन, तकनीकी पुष्टि और बिक्री के बाद समर्थन के लिए तेज़ प्रतिक्रिया
- निर्यात के लिए तैयार पैकेजिंग और दस्तावेज़ अनुरोध पर उपलब्ध हैं

अक्सर पूछे जाने वाले प्रश्न

Q1: 1 पीस बॉल वाल्व क्या है?

1 पीस बॉल वाल्व एक कॉम्पैक्ट सिंगल-पीस बॉडी संरचना का उपयोग करता है। मल्टी-पीस डिज़ाइन की तुलना में इसमें शरीर के जोड़ कम होते हैं, संभावित बाहरी रिसाव बिंदुओं को कम करने में मदद करना।

Q2: लॉकिंग डिवाइस का उद्देश्य क्या है?

लॉकिंग डिवाइस हैंडल को खुली या बंद स्थिति में पैडलॉक से सुरक्षित करने की अनुमति देता है, जिससे रोकथाम में मदद मिलती है आकस्मिक ऑपरेशन.

Q3: इस वाल्व का उपयोग किस मीडिया के लिए किया जा सकता है?

इसका उपयोग आमतौर पर पानी, तेल, गैस, संपीड़ित हवा और अन्य गैर-संक्षारक तरल पदार्थ जैसे संगत मीडिया के लिए किया जाता है। के लिए संक्षारक मीडिया, स्टेनलेस स्टील या विशेष सामग्री की सिफारिश की जा सकती है।

Q4: क्या वाल्व को खुली और बंद दोनों स्थिति में लॉक किया जा सकता है?

हैंडल और लॉकिंग प्लेट डिज़ाइन के आधार पर, वाल्व को आवश्यक स्थिति में लॉक करने के लिए कॉन्फ़िगर किया जा सकता है। ऑर्डर देने से पहले कृपया अपनी लॉकिंग आवश्यकता की पुष्टि करें।

Q5: किस प्रकार के कनेक्शन उपलब्ध हैं?

सामान्य विकल्पों में वाल्व डिज़ाइन के आधार पर थ्रेडेड, फ़्लैंग्ड, वेल्डेड या अनुकूलित कनेक्शन शामिल हैं आवेदन.

Q6: क्या कार्बन स्टील बाहरी उपयोग के लिए उपयुक्त है?

कार्बन स्टील का उपयोग उचित कोटिंग या जंग-रोधी उपचार के साथ बाहर किया जा सकता है। अत्यधिक संक्षारक के लिए पर्यावरण, अतिरिक्त सुरक्षा या स्टेनलेस स्टील की आवश्यकता हो सकती है।

Q7: उद्धरण के लिए कौन सी जानकारी आवश्यक है?

कृपया वाल्व का आकार, दबाव रेटिंग, कनेक्शन प्रकार, माध्यम, कार्य तापमान, मात्रा और कोई विशेष जानकारी प्रदान करें आवश्यकताएँ.
