आईएसओ 5211 डायरेक्ट माउंटिंग पैड टी पोर्ट के साथ थ्री वे बॉल वाल्व

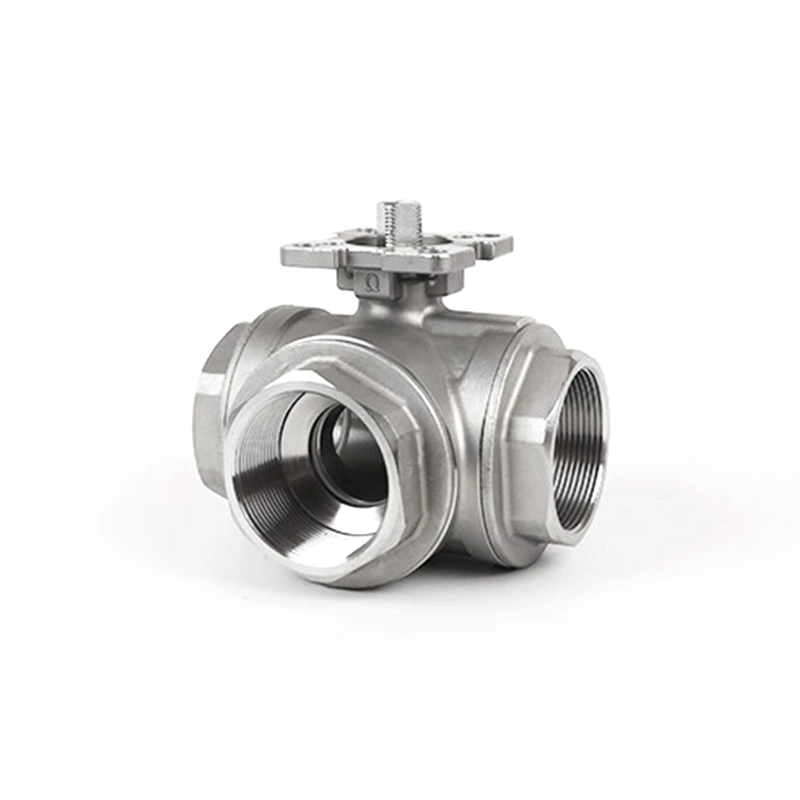

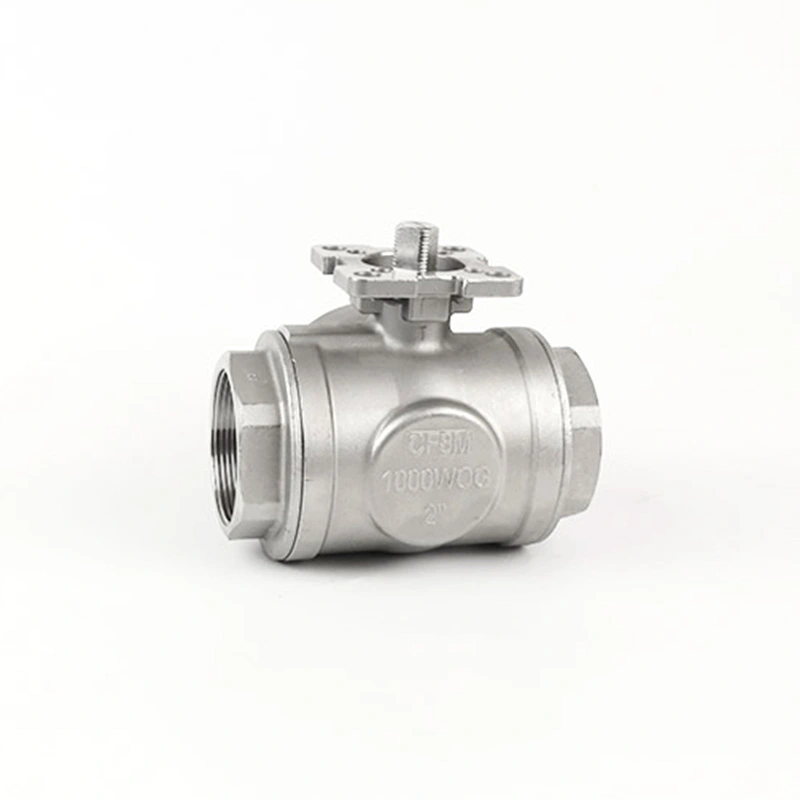

आईएसओ 5211 डायरेक्ट माउंटिंग पैड टी पोर्ट के साथ शांगताई थ्री वे बॉल वाल्व औद्योगिक पाइपलाइन प्रणालियों में लचीले प्रवाह नियंत्रण के लिए बनाया गया है। टी-पोर्ट डिज़ाइन मिश्रण, डायवर्टिंग और बहु-दिशा प्रवाह वितरण का समर्थन करता है, जबकि आईएसओ 5211 माउंटिंग पैड एक्चुएटर इंस्टॉलेशन को त्वरित और स्थिर बनाता है।

वानजाउ, चीन में एक स्रोत वाल्व निर्माता के रूप में, शांगताई प्रतिस्पर्धी फैक्ट्री-प्रत्यक्ष मूल्य निर्धारण, विश्वसनीय उत्पादन क्षमता और चीनी वाल्व बाजार में मजबूत पहचान प्रदान करता है। हमारा कारखाना हवाई अड्डे से केवल 10 मिनट की दूरी पर है, जिससे दौरा और निरीक्षण सुविधाजनक हो जाता है।

उत्पाद परिचय

यह टी पोर्ट थ्री वे बॉल वाल्व उन अनुप्रयोगों के लिए उपयुक्त है जहां एक वाल्व को कई प्रवाह दिशाओं को नियंत्रित करने की आवश्यकता होती है। मानक दो-तरफ़ा वाल्वों की तुलना में, यह पाइपिंग लेआउट को सरल बनाने, स्थापना स्थान को कम करने और सिस्टम नियंत्रण दक्षता में सुधार करने में मदद करता है।

मुख्य आयाम

प्रमुख लाभों में शामिल हैं:

मीडिया को मिश्रित करने, मोड़ने या वितरित करने के लिए टी-पोर्ट प्रवाह डिज़ाइन

वायवीय या इलेक्ट्रिक एक्चुएटर कनेक्शन के लिए ISO 5211 डायरेक्ट माउंटिंग पैड

किसी अतिरिक्त ब्रैकेट की आवश्यकता नहीं है, जो इंस्टॉलेशन ऊंचाई को कम करने और एक्चुएटर संरेखण में सुधार करने में मदद करता है

सुचारू असेंबली और सुरक्षित पाइप कनेक्शन के लिए सटीक थ्रेडेड सिरे

भरोसेमंद दैनिक संचालन के लिए स्थिर सीलिंग प्रदर्शन

OEM/ODM समर्थन, शांगटाई की मोल्ड विकास क्षमता द्वारा समर्थित

उत्पाद पैरामीटर चित्र आकार पुष्टि, परियोजना मिलान और तकनीकी मूल्यांकन के लिए उपलब्ध हैं।

गुणवत्ता नियंत्रण प्रक्रिया

शांगताई सामग्री से शिपमेंट तक गुणवत्ता को नियंत्रण में रखने के लिए आईक्यूसी, आईपीक्यूसी, एफक्यूसी और ओक्यूसी को कवर करने वाली एक मानकीकृत निरीक्षण प्रणाली का पालन करती है।

IQC - आने वाली गुणवत्ता नियंत्रण

उत्पादन से पहले कच्चे माल की जाँच की जाती है। सामग्री परीक्षण उपकरण ऑन-साइट सामग्री सत्यापन का समर्थन करता है।

आईपीक्यूसी - इन-प्रोसेस गुणवत्ता नियंत्रण

मशीनिंग और असेंबली के दौरान, मुख्य आयाम, थ्रेड सटीकता, सतह फिनिश और आईएसओ 5211 पैड आयाम का निरीक्षण किया जाता है।

एफक्यूसी - अंतिम गुणवत्ता नियंत्रण

तैयार वाल्वों का ऑर्डर आवश्यकताओं के अनुसार उपस्थिति, संचालन, सीलिंग प्रदर्शन और दबाव विश्वसनीयता के लिए परीक्षण किया जाता है।

OQC - आउटगोइंग गुणवत्ता नियंत्रण

डिलीवरी से पहले, पैकेजिंग, मार्किंग, मात्रा और दस्तावेजों की जांच की जाती है ताकि यह सुनिश्चित किया जा सके कि सामान सुरक्षित शिपमेंट के लिए तैयार है।

अक्सर पूछे जाने वाले प्रश्न

Q1: टी-पोर्ट बॉल प्रवाह दिशा कैसे निर्धारित करती है?

प्रवाह पथ आंतरिक बंदरगाह व्यवस्था और गेंद की घूर्णी स्थिति से निर्धारित होता है। स्थापना से पहले, तीन पाइपलाइन बंदरगाहों के बीच आवश्यक कनेक्शन की पुष्टि की जानी चाहिए ताकि वाल्व हैंडल या एक्चुएटर स्थिति इच्छित प्रवाह पथ से मेल खाए।

Q2: क्या टी-पोर्ट वाल्व का उपयोग मिश्रण और डायवर्टिंग दोनों के लिए किया जा सकता है?

हां, टी-पोर्ट कॉन्फ़िगरेशन का उपयोग विभिन्न तीन-तरफ़ा प्रवाह व्यवस्थाओं के लिए किया जा सकता है। यह मिश्रण, डायवर्जन या वितरण के लिए उपयुक्त है या नहीं यह पोर्ट ज्यामिति, दबाव की स्थिति और पाइपिंग लेआउट पर निर्भर करता है। ऑर्डर करते समय आवश्यक प्रवाह पैटर्न निर्दिष्ट किया जाना चाहिए।

Q3: क्या एक्चुएटर को वाल्व टॉर्क से मेल खाने की आवश्यकता है?

हाँ। वास्तविक परिचालन स्थितियों के तहत एक्चुएटर को वाल्व के लिए पर्याप्त टॉर्क प्रदान करना चाहिए। वायवीय या इलेक्ट्रिक एक्चुएटर का चयन करते समय वाल्व का आकार, सीट सामग्री, काम करने का दबाव, मध्यम और ऑपरेटिंग आवृत्ति पर विचार किया जाना चाहिए।

Q4: वाल्व सीट का चयन करते समय क्या विचार किया जाना चाहिए?

सीट सामग्री का चयन कार्य माध्यम, तापमान, दबाव और आवश्यक सीलिंग प्रदर्शन के अनुसार किया जाना चाहिए। रासायनिक अनुकूलता विशेष रूप से महत्वपूर्ण होती है जब वाल्व का उपयोग आक्रामक या प्रक्रिया तरल पदार्थों के लिए किया जाता है।

Q5: क्या इस प्रकार के वाल्व का उपयोग स्किड या मैनिफोल्ड पर किया जा सकता है?

हाँ। तीन-तरफा कॉन्फ़िगरेशन का उपयोग प्रोसेस स्किड्स, मैनिफोल्ड्स और कॉम्पैक्ट पाइपिंग असेंबली पर किया जा सकता है जहां एक वाल्व को कई शाखाओं के बीच प्रवाह को नियंत्रित करने की आवश्यकता होती है। सिस्टम डिज़ाइन के दौरान उपलब्ध स्थान, पोर्ट ओरिएंटेशन और एक्चुएटर स्थिति पर विचार किया जाना चाहिए।

Q6: यदि तीन बंदरगाहों के बीच पाइपलाइन का दबाव अलग-अलग हो तो क्या होगा?

विभिन्न दबाव स्थितियाँ प्रवाह की दिशा, प्रवाह दर और वाल्व को संचालित करने के लिए आवश्यक बल को प्रभावित कर सकती हैं। इसलिए वाल्व कॉन्फ़िगरेशन का चयन केवल नाममात्र पाइप आकार के आधार पर करने के बजाय प्रत्येक कनेक्टेड पोर्ट पर वास्तविक दबाव की स्थिति के अनुसार किया जाना चाहिए।

Q7: आईएसओ 5211 डायरेक्ट माउंटिंग पैड टी पोर्ट के साथ थ्री वे बॉल वाल्व क्या है?

A आईएसओ 5211 डायरेक्ट माउंटिंग पैड टी पोर्ट के साथ थ्री वे बॉल वाल्वआईएसओ 5211 एक्चुएटर माउंटिंग इंटरफ़ेस के साथ टी-पोर्ट बॉल कॉन्फ़िगरेशन को संयोजित करने वाला एक तीन-तरफ़ा वाल्व है। यह तीन पाइपलाइन कनेक्शनों के बीच नियंत्रित प्रवाह की आवश्यकता वाले सिस्टम के लिए है और इसे मैन्युअल या स्वचालित संचालन के लिए कॉन्फ़िगर किया जा सकता है।
